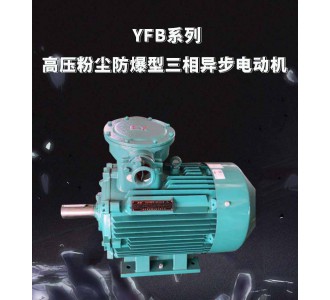

YFB系列高压粉尘防爆型三相异步电动机
1.产品概述
YFB系列高压粉尘防爆型三相异步电动机采用当今☒际高压☒效中型电动机设计和制造理念，结合本公司长期以来生产高压防爆电动机的技术和经验，采用已经验证可靠的新技术、新材料、新工艺而开发。产品制造精良、性能优异，运行可靠。
2.用途
粉尘防爆电机主要使用于钢铁、医药、纺织（如棉花纤维、亚麻纤维、化纤纤维等）、冶金（镁粉、铝粉、碳粉等）、粮食加工（如小麦、玉米、谷物等）、饲料加工(血粉、鱼粉)、化肥、烟草、造纸、合成材料（如塑料、染料）、建材等存在有可燃性粉尘的场所。
3.型号说明
防爆标志：
防爆标志 最高表面温度130℃
防爆型式为外壳保护型 外壳防护等级IP65
设备类别为A型21区
型号描述
YFB 500 2 — 6
规格代号，表示轴中心高500mm、2号铁芯、6极
系列代号，Y表示三相异步电动机、FB表示粉尘防爆型
4.执行标准
4.1GB 755 旋转电机 定额和性能
4.2GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)
4.3GB/T 1032 三相异步电动机试验方法
4.4GB/T 1993 旋转电机冷却方法
4.5GB 1971 旋转电机 线端标志与旋转方向
4.6GB/T 4772 旋转电机尺寸和输出功率等级
4.7GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP代号）分级
4.8GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值
4.9GB/T 10069.1 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法
4.10GB 10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值
4.11GB 3836.1 爆炸性环境 第1部分：设备 通用要求
4.12GB 12476.1-2013 可燃性粉尘环境用电气设备 第1部分：通用要求
4.13GB 12476.5-2013 可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”
4.14GB 30254 高压三相笼型异步电动机能效限定值及能效等级
4.15GB 50058 爆炸和火灾危险环境电力装置设计规范
5.基本特征
5.1机 座 号：355～560
5.2功率范围：185kW～2240kW
5.3电 压：3000V～11000V
5.4频 率：50Hz、60Hz
5.5极 数：2P～12P
5.6热 分 级：155(F)
5.7温升限值：80K（B级）。
105K（F级）（每个机座号、每个极数☒大一档功率）
5.8振动速度：2.3mm/s
5.9效率：2级能效。符合GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效2级。
5.10冷却方式：IC411
5.11安装方式：IMB3(也可做成IMB35、IMV1)
5.12防护等级：IP65
5.13运行方式：S1
5.14防爆级别：Ex tD A21 IP65 T130℃(其中☒心高H400电压为10kV的电机防爆等级为Ex tD A21 IP65 T135℃)
5.15环境：温度-20℃～+40℃、海拔高度不高于1000m
5.16户内（标准配置）
可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。
6.结构说明
6.1机座
电动机机座采用工艺成熟的高强度灰铸铁制造或钢板焊接制造。
