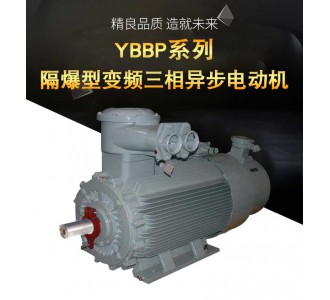

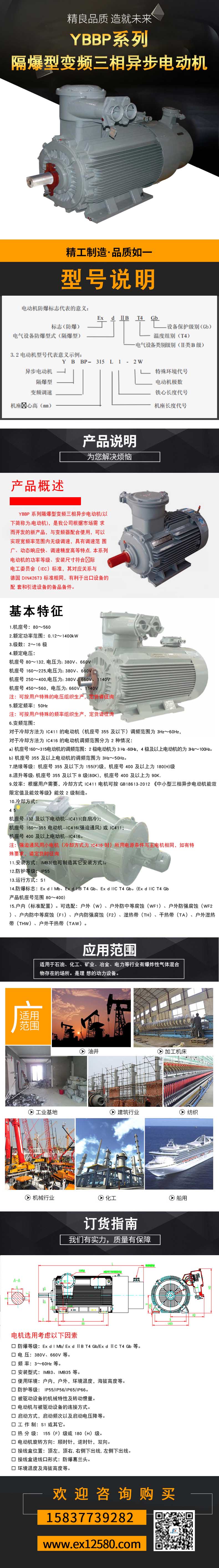

YBBP 系列隔爆型变频三相异步电动机
（机座号 80～560）
. 产品概述
YBBP 系列隔爆型变频三相异步电动机(以下简称为:电动机)，是我公司根据市场需 求而开发的新产品，与变频器配合使用，可以实现宽频率范围内无级调速，具有调速范 围广、动态响应快、调速精度高等特点. 本系列电动机的功率等级、安装尺寸符合☒际 电工委员会（IEC）标准，其对应关系与德国 DIN42673 标准相同，有利于出口设备的配 套和引进设备的备品备件。
2. 用途
适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所。是理
想的动力设备。
4. 执行标准
GB 755-2008 旋转电机 定额和性能
GB 14711-2013 中小型旋转电机安全要求
GB 3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求
GB 3836.2-2010 爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备
GB 1971-2006 旋转电机 线端标志与旋转方向
GB 10068-2008 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB 18613-2012 中小型三相异步电动机能效限定值及能效等级 GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032-2012 三相异步电动机试验方法
GB/T 1993-1993 旋转电机冷却方法
GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP 代码)分级
GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方
法
GB/T 22714-2008 交流低压电机成型线绕匝间绝缘试验规范
GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘 第 1 部分：试验方法
GB/T 20161-2008 变频器供电的笼型感应电动机应用导则
5. 基本特征
5.1.机座号：80～560
5.2.额定功率范围：0.12～1400kW
5.3.极数：2～16 极
5.4.额定电压：
机座号 80～132, 电压为: 380V、660V
机座号 160～225,电压为: 380V、660V
机座号 250～400,电压为: 380V、660V、1140V
机座号 450～560，电压为: 660V、1140V
注：可按用户特殊的电压组织生产，定货请征询
5.5.额定频率：50Hz
注：可按用户特殊的频率组织生产，定货请征询
5.6.变频范围：
对于冷却方法为 IC411 的电动机（机座号 355 及以下）调频范围为 3Hz～60Hz，
对于冷却方法为 IC416 的电动机调频范围分为 2 种情况：
a) 机座号 160～315 电动机的调频范围：2 极电动机为 3 Hz -60Hz，4 极及以上电
动机的为 3Hz～100Hz。
b) 机座号 355 及以上电动机的调频范围为 3Hz～50Hz。
5.7.绝缘等级：机座号 355 及以下为 155(F)级，机座号 400 及以上为 180(H)级
5.8.温升等级: 机座号 355 及以下 B 级(80K)，机座号 400 及以上为 90K.
5.9.效率：根据用户需要，冷却方式 IC411 电机可按 GB18613-2012 《中小型三相
异步电动机能效限定值及能效等级》能效 2 级制造。
5.10.冷却方式：
4 5
机座号 132 及以下电动机--IC411(自扇冷)；
机座号 160～355 电动机--IC416(强迫通风) 或 IC411；
机座号 400 及以上电动机--IC416。
注：强迫通风用小电机（冷却方式为 IC416 时）所用电源条件与主电机相同，如有特
殊要求，请定货时征询
5.11.安装方式：IMB3(也可制造其它安装方式)。
5.12.防护等级：IP55
5.13.运行方式：S1
5.14.防爆标志：Ex d I Mb、Ex d IIB T4 Gb、Ex d IIC T4 Gb。(Ex d IIC T4 Gb
产品机座号范围 80～400)
5.15.户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐
蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、
户外湿热带（THW）、户外干热带（TAW）。
. 订货指南
8.1.电机选用考虑以下因素
□ 防爆等级：Ex d I Mb/ Ex d ⅡB T4 Gb/Ex d ⅡC T4 Gb 等。
□ 电 压：380V、660V 等。
□ 频 率：3～60Hz 等。
□ 安装型式：IMB3、IMB35 等。
□ 使用环境：户内，户外，环境温度，海拔高度等。
□ 防护等级： IP55/IP56/IP65/IP66。
□ 被驱动设备的机械特性及转动惯量。
□ 电动机与被驱动设备的连接方式。
□ 启动方式，启动频次以及启动电压降等。
□ 工 作 制：S1 或其它。
□ 热 分 级： 155（F）级或 180（H）级。
□ 电动机旋转方向：顺时针，逆时针，双向。
□ 接线盒位置：顶左，顶右, 右侧下出线, 左侧下出线。
□ 接线盒进线口形式：防爆葛兰头。
□ 环境温度及海拔高度等。
8.2.举例
23需求：机座中心高为 355、220kW,2P 机座带底脚，端盖无凸缘，工厂用 IIB 类 T4 组隔
爆型，380/660V，3～60Hz,IC416, 155(F)级,顺时针转向，防爆葛兰头进线的电动机标注
如下：
转化合同为：YBBP355M1-2 220kW 380/660V 3～60Hz IMB3 155(F)级 Ex d IIB T4
Gb 防爆葛兰头
8.3.如有特殊要求，如电压、频率、防护等级、旋转方向、安装型式、双轴伸、噪声、振动限值及防爆标志、接线盒进线方式等必须签订技术协议后，方可制造。
注意：对于法兰安装电机，默认带工艺安装孔，若需整圆法兰，请订货时指明。
