YB3 系列隔爆型三相异步电动机 理想的动力设备

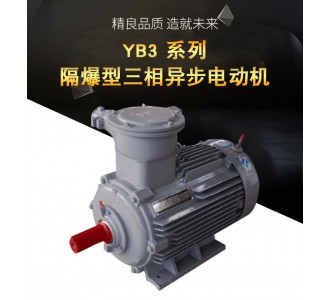

YB3 系列隔爆型三相异步电动机
(机座号 63～560)
1.产品概述
YB3 系列隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、
隔爆型三相异步电动机的基本系列。且具有性能优良，使用☒全可靠，振动、噪声比同类
产品低的特点，符合环保要求。
2. 用途
适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所。是理想的动力设备。
4. 执行标准
GB 755-2008 旋转电机 定额和性能
GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032-2012 三相异步电动机试验方法
GB 1971-2006 旋转电机 线端标志与旋转方向
GB/T 1993-1993 旋转电机冷却方法
GB 3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求
GB 3836.2-2010 爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备
GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP 代码)分级
GB 10068-2008 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法 GB 18613-2012 中小型三相异步电动机能效限定值及能效等级
GB/T 22714-2008 交流低压电机成型线绕匝间绝缘试验规范
GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘 第 1 部分：试验方法
5. 基本特征
5.1.机座号：63～560。
5.2.额定功率范围：0.12～1400kW
5.3.极数：2～16 极
5.4.额定电压
机座号 63～71 电压为: 380V；
机座号 80～100,电压为: 380V、660V；
机座号 112～560,电压为: 380V、660V、1140V、380/660V、660/1140V；
（注：3kW 及以下为 Y 接 380V，3kW 以上为△接 380V，）
5.5.额定频率：50Hz
5.6.绝缘等级：155（F）级
5.7.效率：3 级
5.8.冷却方式：IC411
5.9.安装方式：IMB3(也可制造其它安装方式)。
5.10.防护等级：IP55
5.11.运行方式：S1
5.12.防爆标志：Ex d I Mb、Ex d IIB T4 Gb、、Ex d IIC T4 Gb。(注：Ex d IIC T4 Gb 产品机座号范围 63～400,轴承以铭牌为准)。
6.订货指南
电机选用考虑以下因素
□ 防爆等级：Ex d I Mb/ Ex d ⅡB T4 Gb/Ex d ⅡC T4 Gb 等。
□ 电压：380V、660V 等。
□ 频率：50Hz、60Hz 等。
□ 安装型式：IMB3、IMB35 等。
□ 使用环境：户内，户外，环境温度，海拔高度等。
□ 防护等级： IP55/IP56/IP65/IP66。
□ 被驱动设备的机械特性及转动惯量。
□ 电动机与被驱动设备的连接方式。
□ 启动方式，启动频次以及启动电压降等。
□ 工作制：S1 或其它。
□ 热分级： 155（F）级或其它。
□ 电动机旋转方向：顺时针，逆时针，双向。
□ 接线盒位置：顶左，顶右, ☒心高 400 及以上默认右侧下出线。
□ 接线盒进线口形式：喇叭口、螺纹口钢管布线、葛兰头。
□ 环境温度及海拔高度等。
举例 ：
需求：机座中心高为 355、220kW,2P 机座带底脚，端盖无凸缘，工厂用 IIB 类 T4 组隔 爆型，380/660V，顺时针转向，喇叭口进线。电动机标注如下：
转化合同为：YB3-355M1-2 220kW 380/660V 50Hz IMB3 Ex d ⅡB T4 Gb 喇叭口进 线。
