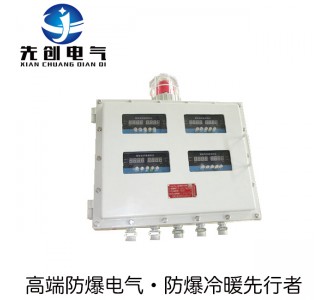

BYB系列防爆仪表箱
1.1爆炸性气体环境危险区域的划分
不同的国家和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。（与IEC国际电工委员会一致）
0区：连续出现或长期出现爆炸性气体混合物的环境。
1区：在正常运行时可能出现爆炸性气体混合物的环境。
2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。
1.2防爆电器设备分为二类：
Ⅰ类煤矿井下用电气设备
Ⅱ类除矿井以外的场合使用的电气设备
1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB，ⅡC三类；并按其最高表面温度分为T1-T6六组。
1.4爆炸性气体混合物按引燃温度分组，见表1。
1.5爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比（MICR）分级，见表2。
表1组别引燃温度t(℃)
T1450<t、T2300<t≤450、T3200<t≤300、T4135<t≤200、T5100<t≤135、
T685<t≤100
表2类别最大试验安全间隙（MESG）（mm）最小点燃电流比
ⅡA≥0.9>0.8
ⅡB0.5<MESG<0.9
0.45≤MICR≤0.8
ⅡC≤0.5<0.45
1． 本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。采用模块结构，各种回路可以自由选择组合。
2． 内装高分断小型断路器，具有过载及短路保护功能。
3． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。
4． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5． 钢管或电缆布线均可。
6． 可根据用户要求特制。
四、防爆仪表箱主要参数
防腐等级：WF1 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级
WF1 220/380 10-100A ExdeIIBT4
ExdeIICT4
DIPA20 TA，T4 4、6、8、10、12 IP55*IP65
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、防爆仪表箱由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
同时防爆仪表箱也称防爆仪器箱 。由于防爆仪表箱产品变化种类多，质量要求严格，用户在选购时要仔细斟酌。如安徽新合防爆电气有限生产的防爆仪器箱，具有设计合理、结构坚固、外形美观等特点，是各种防爆仪器箱首选的理想箱体。
