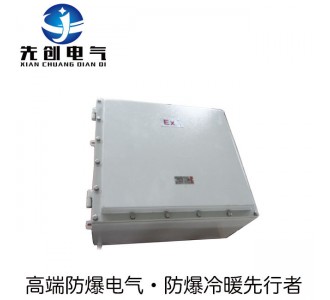

防爆接线箱是各种高危场所使用的特殊设备，和民用接线箱比，

它是经过各种防爆改造而成的具有防爆功能的接线箱。采用铝合金压铸或者是采用不锈钢焊接而成，防爆防腐接线箱按分类有：根据功能材质形式分为：本安型防爆接线箱、铝合金防爆接线箱、不锈钢防爆接线箱，钢板防爆接线箱；根据使用结构又分为：壁挂式防爆接线箱和立式防爆接线箱 。

防爆接线箱系列：外壳采用耐冲击的玻璃纤维强化聚脂材料制成，所有的金属部件均耐腐蚀。盖和基座的结合面设计成凹凸形，设有硅橡胶密封结构，确保了IP65防护等级。作为在电压220V/380V线路中连接各种电器设备及仪器仪表的分线、接线之用。　

接线箱现有三种规格：内装螺旋自锁式接线端子规格有2.5-3.5平方毫米，将引入导线固定连接。　

不同型号规格的电缆密封套满足不同的电缆引入：塑制电缆密封套入口(安装端)是公制螺纹，内设防松夹爪，具有良好的机械特征。未使用的电缆入口可用空塞堵头密封，为今后更加便捷的设施进行改型与扩展。

2详细介绍

阴极保护专用防爆接线箱是新合公司根据在阴极保护工程中针对多条电缆汇流、衔接等复式接点自主设计的一款端子特配箱体，在石油、化工等企业单位爆炸性环境工程中得到了普遍推广和应用。

3工作条件

海拔不超过2000m；周围空气温度不高于+60℃，不低于-40℃；空气相对湿度不大于90%（+20℃时）；垂直安装倾斜度不大于5°；无明显摇动和强烈冲击振动的地方；无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；无滴水和其它液体侵入的地方。

4适用范围

1. 1区、2区危险气体场所；　

2. ⅡA、ⅡB、ⅡC类T1-T5组爆炸性气体或蒸气环境；　

3.可燃性粉尘环境20区、21区、22区

4.户内、户外(IP54，IP65*订购时需提出)。　

5技术特点

1.防爆接线箱在380V以下电路中,作为各种电器设备接线,分线用.

2.材质有玻璃纤维不饱和树脂，不锈钢，铸铝合金外壳,表面喷涂,外形美观.

3.防爆接线箱采用曲路密封结构,防水防尘效果好.

4.采用模块式结构,端子数,进出线口方向,数量不限,可满足用户各种要求.

5.钢管或电缆布线.

6.防爆接线箱符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241标准要求。

6安装与维修

1.安装前应检查铭牌上的技术数据是否与实际使用情况相符；

2.检查所有紧固件是否有松动现象，如有松动应加以紧固；

3.接线箱的内外接地必须良好可靠；

4.安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；

5.维修检查时必须先断开电源后方可开盖；

8订货须知

订货时应写清接线箱的完整型号、名称、规格及订货数量。

例：BJX-20/30防爆接线箱，端子数为20个、额定电流为30A、上方进线、进线口螺纹1*G20，1个，下方出线，出线口螺纹2*G15，4个。50台

可选择壁挂式和落地式等
