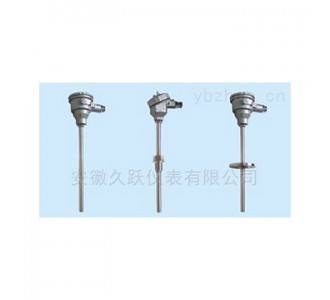

防爆装配式热电阻厂家

产品品牌：	久跃
最小起订：	1 台
产品价格：	面议
供货总量：	999 台
发货期限：	自买家付款之日起 3 天内发货
浏览次数：	150

产品详细说明
详细参数

产品名称：	防爆装配式热电阻厂家
产品型号：	WZP-140、WZP-240、WZP-343、WZP-442、WZP-641
产品特点：	1）压簧式感温元件，抗振性能好； 2）测温精度高； 3）机械强度高，耐压性能好； 4）进口薄膜电阻元件，性能可靠稳定;5、毋须补偿导线。

WZP(C)系列装配式热电阻详细资料：

产品介绍：

一、概述

工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，本公司生产的符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。

二、工作原理

工业用热电阻分铂热电阻和铜热电阻两大类。热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。

WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。

三、主要技术参数

产品执行标准

IEC751

IEC1515

JB/T8622-1997

JB/T8623-1997

四、主要技术指标

◆测温范围和准确度

热电阻类别	测量范围℃	分度号	允许偏差△t　℃
WZP型铂电阻	-200～420	Pt100	B级允差±(0.3或+0.005︱t︱)
WZP型铂电阻	-200～420	Pt100	A级允差±(0.15或+0.002︱t︱)
WZC型铜电阻	-150～100	Cu50	-50～100℃ 允差±(0.30+6.0×10^-3t)

注：式中“t”为感温元件的实测温度值。

◆热电阻感温元件100℃时的电阻值(R₁₀₀)和它在0℃时的电阻值R₀的比值：(R₁₀₀/ R₀)

分度号Pt100: A 级　R₀=100±0.06Ω

　　　　　　 B级　R₀=100±0.12Ω

R₁₀₀/ R₀=1.3851±0.0012

分度号Cu50: R₀=50±0.05Ω

R₁₀₀/ R₀=1.482±0.002

◆绝缘电阻

常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ

◆热响应时间

在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T_0.5表示。

◆热电阻公称压力

一般指在该工作温度下保护管所能承受的外压(静压)耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。

◆热电阻小置入深度

︱min＝︱_元+15D

︱min－小可用置入深度

︱_元－感温元件长度

D－保护管外径

◆自然影响

通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。

五、WZ系列装配式热电阻型号表示

W	Z	规格					内容
		P					铂电阻
		C					铜电阻
		热电阻材料	-	１			无固定装置式
				２			固定螺纹式
				３			活动式法兰
				４			固定法兰式
				６			固定螺纹锥形保护管式
				安装固定形式	2		防溅式
					3		防水式
							非统设：插座式，小接线盒式等
					接线盒形式	0	Φ16mm保护管
						1	Φ12mm保护管
							非统设：各种规格保护管
						设计序号
W	Z	□	-	□	□	□

六、□型号规格

统一设计型热电阻

★无固定装置式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-140	Pt100 (BA₁、BA2)﹡	-200～420	不锈钢 1cr18Ni9Ti 不锈钢 0cr18Ni12M₀Ti	Ф16	≤90
	WZP-141				Ф12	≤30
	WZP-140				Ф16	≤90
	WZP-141				Ф12	≤30
双支铂热电阻	WZP₂-140				Ф16	≤90
	WZP₂-141				Ф12	≤45
	WZP₂-140				Ф16	≤90
	WZP₂-141				Ф12	≤45
铜热电阻	WZC-140	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
铜热电阻	WZC-140	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120

注：1、打“﹡”分度号作特殊规格订货

2、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。

★热电阻长度规格

Ф16

Ф12

总长LMM

置深IMM

总长LMM

置深IMM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

75

100

150

200

300

400

500

750

1000

★固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-240	Pt100 (BA₁、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti不锈钢0cr18Ni12M₀Ti	Ф16	≤90
	WZP-241				Ф12	≤30
	WZP-240				Ф16	≤90
	WZP-241				Ф12	≤30
双支铂热电阻	WZP₂-240				Ф16	≤90
	WZP₂-241				Ф12	≤45
	WZP₂-240				Ф16	≤90
	WZP₂-241				Ф12	≤45
单支铂热电阻	WZP-241A				Ф16	≤90
双支铂热电阻	WZP₂-221A				Ф16	≤90
铜热电阻	WZC-220	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
	WZC-230
	WZC-220A

注：1、打“﹡”分度号作特殊规格订货

2、公称压力：10MPa

3、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。

★固定螺纹型号规格对照表　　　　　　　公称压力：10MPa

产品型号	固定螺纹规格
产品型号	M₀
WZP-220	M27×2
WZP-221	M27×2
WZP-230	M27×2
WZP-241	M27×2
WZP₂-240	M27×2
WZP₂-221	M27×2
WZP₂-230	M27×2
WZP₂-231	M27×2
WZP-220A	G3/4〞
WZP₂-220A	G3/4〞
WZC-220	M27×2
WZC-240	M27×2
WZC-220A	G3/4〞

★热电阻长度规格

Ф16

Ф12

总长LMM

置深IMM

总长LMM

置深IMM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

75

100

150

200

300

400

500

750

1000

★活动法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-320	Pt100(BA₁、BA₂)﹡	200～420	不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M₀Ti	Ф16	≤90
	WZP-321				Ф12	≤30
	WZP-330				Ф16	≤90
	WZP-331				Ф12	≤30
双支铂热电阻	WZP₂-320				Ф16	≤90
	WZP₂-321				Ф12	≤45
	WZP₂-330				Ф16	≤90
	WZP₂-331				Ф12	≤45
铜热电阻	WZC-320	Cu50(G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
铜热电阻	WZC-330	Cu50(G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120

注：1、打“﹡”分度号作特殊规格订货

2、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。

★热电阻直径和长度规格

Ф16

Ф12

总长LMM

300

350

400

450

550

650

900

1150

1400

1650

2150

225

250

300

350

450

550

650

900

1150

★固定法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-420	Pt100 (BA₁、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M₀Ti	Ф16	≤90
	WZP-421				Ф12	≤30
	WZP-430				Ф16	≤90
	WZP-431				Ф12	≤30
双支铂热电阻	WZP₂-420				Ф16	≤90
	WZP₂-421				Ф12	≤45
	WZP₂-430				Ф16	≤90
	WZP₂-431				Ф12	≤90
单支铂热电阻	WZP-420A				Ф16	≤90
双支铂热电阻	WZP₂-420A				Ф16	≤90
铜热电阻	WZP-420	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
铜热电阻	WZC-430	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120

注：1、打“﹡”分度号作特殊规格订货

2、公称压力：2.5MPa

3、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。

4、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。

★其它固定法兰盘

为了适应不同行业对固定法兰盘的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装盘请装配式热电偶附表及表二。

★固定法兰型号规格对照表　　　

产品型号	固定法兰盘规格(专业标准)
产品型号	D₀	D₁	D₂	D₃
WZP-420	Ф95	Ф65	Ф45	Ф16
WZP-421	Ф95	Ф65	Ф45	Ф12
WZP-430	Ф95	Ф65	Ф45	Ф16
WZP-431	Ф95	Ф65	Ф45	Ф12
WZP₂-420	Ф95	Ф65	Ф45	Ф16
WZP₂-421	Ф95	Ф65	Ф45	Ф12
WZP₂-430	Ф95	Ф65	Ф45	Ф16
WZP₂-431	Ф95	Ф65	Ф55	Ф12
WZP-420A	Ф95	Ф70	Ф36	Ф16
WZP₂-420A	Ф95	Ф70	Ф36	Ф16
WZC-420	Ф95	Ф65	Ф45	Ф12
WZC-430	Ф95	Ф65	Ф45	Ф12

★热电阻直径长度规格　公称压力：2.5MPa

Ф16

Ф12

总长LMM

置深IMM

总长LMM

置深IMM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

75

100

150

200

300

400

500

750

1000

★固定螺纹锥形保护管式

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T_0.5S
					总长LMM	置深IMM
单支铂热电阻	WZP-621	Pt100 (BA₁、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti	300 350 450 550	150 200 300 400	≤90
	WZP-621A
	WZP-631
双支铂热电阻	WZP₂-621
	WZP₂-621A
	WZP₂-631

注：1、打“﹡”分度号作特殊规格订货

2、公称压力：30MPa，流速≤80米/秒

★固定螺纹锥形保护管型号规格对照表

产品型号	固定螺纹规格
产品型号	M₀
WZP-621	M33×2
WZP-631	M33×2
WZP₂-621	M33×2
WZP₂-631	M33×2
WZP-621A	G1〞
WZP₂-621A	G1〞

热电阻感温元件

★薄片型铂热电阻感温元件

热电阻类别	产品型号	分度号	测量范围℃	规格				热响应时间T_0.5S
				总长LMM	长LMM	宽BMM	厚MM
铂热电阻感受温元件(薄片型)	WZP-002	BA₁﹡	0～420	28	17	32	0.5	<15
	WZP-003	Pt100 (BA₁、BA2)﹡		82	32	10	0.5
	WZP-003A		0～200	55	22	6	1	<10

注：1、外保护层为1cr18Ni9Ti不锈钢片。

2、工作电流<5mA

3、打“﹡”分度号作特殊规格订货

★感温元件

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格				热响应时间 T_0.5S
					直径 dmm	总长 Lmm长	L₀	L₁
单支铂热电阻感温元件	WZP-010	Pt100 (BA₁、BA2)	-200～420	外保护层为1cr18Ni9Ti不锈钢薄片	Ф12	300 350 450 550 650 900 1150 1400 1650 2150	85	105	<60
双支铂热电阻感温元件	WZP₂-010
单支铂热电阻感温元件	WZP-011				Ф8	300 350 450 550	65	80	<30
双支铂热电阻感温元件	WZP₂-011
铜热电阻感温元件	WZC-010A	Cu50(G)﹡	-50～100	紫铜管	Ф8	300 350 450 550 650 900 1150 1400 1650 2150			<90
铂热电阻感温元件	WZP-035S	Pt100	-50～150	不锈钢套管	Ф6	535	35		<5
铜热电阻感温元件	WZC-001	Cu50(G)﹡	-50～100	不锈钢套管	Ф4	300	25		<30

注：1、打“﹡”分度号作特殊规格订货

2、WZP-035S采用引进元件WZP-014S，精度等级：B级。

普通型热电阻

★固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T_0.5S
					总长LMM	置深IMM
铜热电阻(双股引出S线)	WZC-200	Cu50 (G)﹡	-50～100	黄铜H62	500 550 600 700 900	100 150 200 300 400	<240
				不锈钢 1cr18Ni9Ti
单支铂热电阻	WZP-260	Pt100 (BA₁、BA2)﹡	0～100	不锈钢 0cr18Ni12M₀Ti		75 100 150 170 180 200 220 270 300 400 410 420	<30
双支铂热电阻	WZP₂-260						<45
表面铂热电阻	WZPM-267	Pt100 (BA₁、BA2)﹡	-50～150	不锈钢 1cr18Ni9Ti	100 150 200 250 300 350		<30

注：1、打“﹡”分度号作特殊规格订货

2、WZC-200双股引出电线作导线

3、WZPM-267采用引进元件WZPM-018，精度等级：B级。

★固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T_0.5S
					总长LMM	置深IMM
单支铂热电阻	WZP-269	Pt100 (BA₁、BA2)﹡	-200～300	不锈钢1cr18Ni9Ti	160 165 235 285 335	75 100 150 200 250	＜30
双支铂热电阻	WZP₂-260						＜45
铜热电阻	WZC-269	Cu50 (G)﹡	-50～100	不锈钢 1cr18Ni9Ti			＜120
铂热电阻	WZP-270	Pt100 (BA₁)﹡	-200～420	不锈钢1cr18Ni9Ti	95 105 130 155 205	40 50 75 100 150	＜15
铜热电阻	WZC-270	Cu50 (G)﹡	-50～150				＜45
铂热电阻	WZP-280	Pt100 (BA₁、BA2)﹡	-200～300	不锈钢 1cr18Ni9Ti	175 200 250 300 350	75 100 150 200 250	＜30

注：打“﹡”分度号作特殊规格订货

★260、269型直径型号对照表

产品型号	直径dmm
WZP-260	Ф10
WZP₂-260	Ф10
WZP-269	Ф12
WZP₂-269	Ф12
WZC-269	Ф12

特殊用途热电阻

★室内感温元件

产品名称

产品型号

分度号

测量范围℃

保护管材料

高Hmm

热响应时间T_0.5S

室内用铜热电阻

WZC-190

Cu50

(G)﹡

-50～100

黄铜H62

40

＜240

★油灌温度计

产品名称

产品型号

分度号

测量范围℃

材料

热响应时间T_0.5S

附注

平均温度铜热电阻

WZC-890J

(G)﹡

-50～50

铝铸件

＜300

适用：1、油的比重在0.75～0.95之间

2、油罐高＜15m

★室内感温元件

产品名称	产品型号	分度号	测量范围℃	材料	规格			热响应时间T_0.5S
					长Lmm	宽L₁mm	高 Hmm
室内用单支铂热电阻	WZP-892	Pt100 (BA₂)﹡	-10～40	塑料	135	42	60	＜60
室内用双支铂热电阻	WZP₂-892

注：打“﹡”分度号作特殊规格订货
