适合于电厂球磨机及磨煤机、煤粉炉、水泥窑头、窑层等对保护管磨损严重的场合。用于沸腾焙烧炉、煤碳进料炉等测量装置有严重磨损的介质的温度。

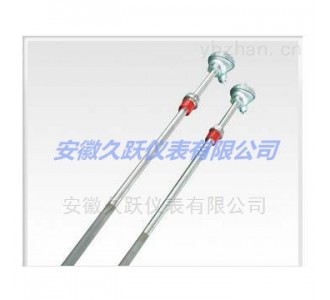

采用特殊材质的耐热材质及耐磨合金材质作为测温外套管和耐磨头，根据被测量温度的不同，所选择的耐磨保护管材质也不同，采用法兰连接或者螺纹连接方式，能长期使用在0-1400度的范围内进行温度测量，是冶金、化工、水泥厂、电厂、流化床锅炉行业运用在高温及耐磨环境中理想的测量温度传感器，耐磨保护管内装有铠装芯体，具有较高的耐磨、耐腐蚀、耐氧化、抗冲刷的性能，保护管又可以在高温条件下对内装铠装芯起到良好的保护作用，使用寿命Z高可以长达二年。的组成部分有耐磨头、连接杆、螺纹连接或法兰、接线盒、铠装内芯，其中耐磨头应根据生产现场实际温度选择材质，连接杆、螺纹连接或法兰应根据现场有没有腐蚀性介质选择材质。
二、主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
绝缘电阻>100MΩ（常温下）
试验电压：500VDC
连接尺寸：M27×2 NPT3/4
精度等级：Ⅰ级
三、耐磨热电偶型号及规格
四、耐磨热电偶选型型谱
|
WZ |
|
热电阻 |
||||
|
WR |
|
热电偶 |
||||
|
|
感温元件 |
|
||||
|
C |
|
Cu50（热电阻） |
||||
|
P |
|
Pt100（热电阻） |
||||
|
N |
|
镍铬镍硅 K |
||||
|
E |
|
镍铬铜镍 E |
||||
|
|
连接形式 |
|
||||
|
2 |
|
固定螺纹 |
||||
|
3 |
|
活动法兰 |
||||
|
4 |
|
固定法兰 |
||||
|
6 |
|
固定螺纹锥形保护管 |
||||
|
|
接线盒形式 |
|
||||
|
2 |
|
防喷式 |
||||
|
3 |
|
防水式 |
||||
|
|
保护管直径 |
|
||||
|
0 |
|
16 |
||||
|
1 |
|
12 |
||||
|
T |
Φ18、Φ20 |
客户定制 |
||||
|
耐磨标示 |
NM |
|||||
|
耐磨头材质 |
|
|||||
|
-SN |
水泥厂专用 |
|||||
|
-DC |
电厂专用 |
|||||
|
-LM |
等离子喷涂 |
|||||
|
-CM |
高鉻铸铁 |
|||||
|
-KM |
K氏合金 |
|||||
|
特殊材质 |
|
|||||
|
使用场合 |
客户在订购耐磨热电偶、耐磨热电阻时一定要确定其使用工矿场合， 使用温度，便于厂家对耐磨头材质的正确选择 |
|||||
五、耐磨热电偶保护管类型及性能
|
类型 |
代号 |
性能特点 |
测量范围℃ |
外径d(mm) |
适用场合 |
|
不锈钢喷涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸腾炉， 水泥旋窑 |
|
不锈钢加强 |
Q |
寿命延长 |
0~800 |
Φ22~Φ30 |
|
|
硬质合金 |
NH10 |
耐磨、耐高温 |
0~1100 |
Φ16~Φ34 |
|
|
高温合金 |
NH12 |
耐磨、耐腐、耐高温、强度好 |
0~1200 |
Φ20~Φ25 |
|
|
高温合金 |
NH13 |
耐磨、耐腐、耐高温、性能好 |
0~1300 |
Φ22 |
|
|
高鉻铸铁 |
G |
耐磨、耐腐、外径大 |
0~1050 |
Φ32~Φ38 |
1、耐磨高温合金：根据高温磨损环境特点，防爆热电偶专门设计的纯合金化的采用真空冶炼的，具有抗高温氧化和极高的高温强度的专用耐磨高温合金，经锻造整体钻孔而成。加工缺陷少，可靠性高，高温强度耐磨综合性能好，价格较高，使用温度800～1200℃。
2、复合铸造耐磨合金：采用复合铠装技术以高温合金基体加入耐磨粒子，精密熔铸成型。不需车削加工，套管硬度高，抗高温氧化，磁翻板液位计有少许铸造缺陷但不影响高温耐磨和密封性，是使用普通的高温耐磨套管，价格适中，使用温度800～1200℃。
3、离子注渗碳化钨：以不锈钢为基体采用离子注渗技术在套管表面注入碳化钨粒子。具有高硬、高强、高韧，特别耐磨，耐磨层厚度0.5 ～1.5mm，外硬内韧，小直径可到φ8，表面质量好，使用温度0～800℃，在电厂磨煤机中使用寿命达以上。
