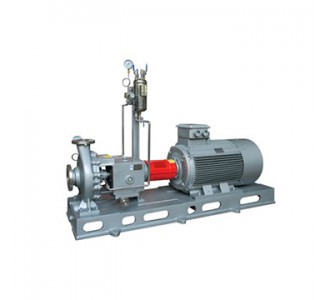

产品概述

DIJ化工流程泵是中国“七五“科技攻关成功产品,是我公司吸收了AP 1610第10版和ASME B73.1- 2001标准技术,在IH泵的基础上升级创新而成的标准化工流程泵。该泵为单级单吸悬臂式结构,其性能参数符合GB1T5662 ( 等效于IS02858 )标准。在设计上,采用了先进的水力模型，具有较高的效率,比H泵提高了5% , 是节能型产品。在结构设计.上借鉴了美国ANS |标准,加粗了轴径、缩短了悬臂比,消除了IH泵经常断轴的弊病,提高了运行稳定性,降低了维修费用和运行成本。参照了美国AP | 682标准对机械密封和密封腔结构进行了不断地探索和改进,采用AP 1610推荐的密封形式。经过十几年的改进与扩展型谱, YI J泵的适用范围不断得到扩展,目前己有100多个规格,基本覆盖2. 5MPa压力、200 °C温度下的所有化工流程应用。是国内应用最广泛的三大化工流程泵系列。

应用领域:

碱和无机盐:氨碱法、联碱法生产的氨盐水母液,纯碱,隔膜碱和离子膜工艺生产的苛性碱、氯化物和次氯酸盐,硫化碱,硫酸盐,过氧化氢等。

有色金属冶炼:电解铜镍的电解液,生产铝的铝酸钠液,生产钴的酸雾液,生产锌的矿浆液,生产钒的钒酸铵，生产黄金的酸雾液和硫脲液等。

钢铁工业:电镀,酸洗，电泳漆等。

制酸工业:盐酸,硝酸，硫酸,磷酸,磷酸料浆,醋酸等。

石油化工:石油的炼制、裂解、分离,丁二烯,烷基苯，甲醇等。

合成纤维和塑料工业:涤纶,二氯甲烷,环氧氯丙烷，三氯丙烷，聚氣乙烯，二甲基甲酰氨等。

造纸工业:纸浆蒸煮液,绿液,白液，浓黑液,漂白液等。

化肥工业:尿素,硝酸铵,碳酸氢铵,氯化铵,磷酸铵,氯化钾,硫酸钾等。

发酵工业:中间体,乳酸，柠檬酸，食品添加剂,啤酒,各种发酵浆液等。

环境保护:各种药剂,含酸碱废水等。

典型使用工况:化工、石化、造纸、印染、食品等。

产品结构

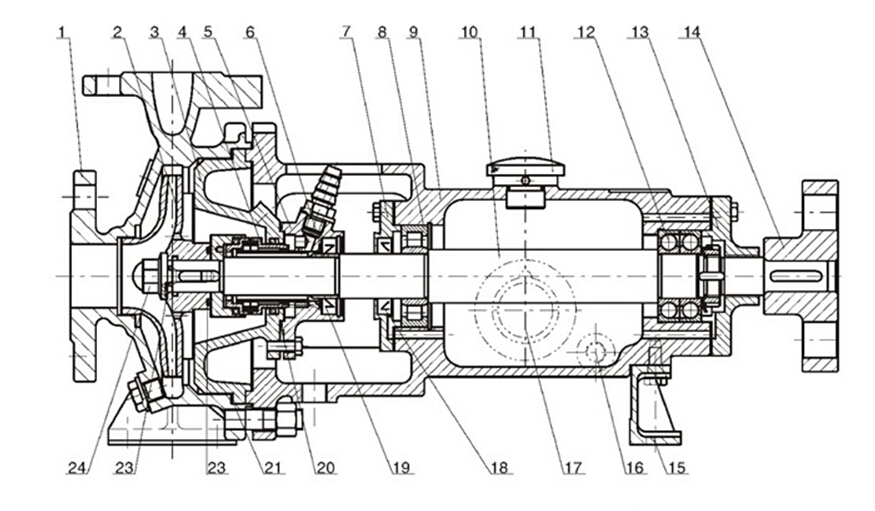

YIJ结构示意图

1、泵体      2、叶轮      3、泵盖      4、机械密封      5、静环压盖      6、耐磨套

7、前轴承压盖      8、前轴承      9、悬架体       10、轴      11、 气孔盖      12、 后轴承

13、后轴承压盖      14、泵联轴器      15、 支架      16、 管堵      17. 油标      18、骨架油封

19、骨架油封      20、静环压盖O型罔      21、泵盖垫O型园      22、 叶轮O型圈      23、叶轮螺母0型圈      24、 叶轮螺母

机械密封



YIJ动力密封示意图

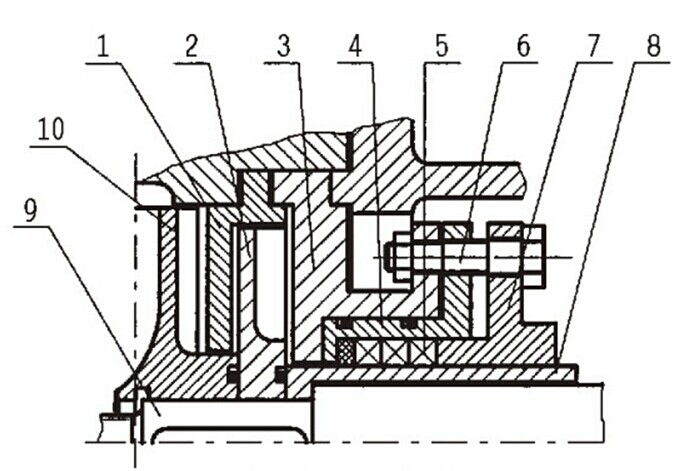

1、隔板        2、副叶轮        3、泵盖        4、填料套         5、填料

6、螺栓        7、填料压盖     8、轴套        9、轴               10、 叶轮

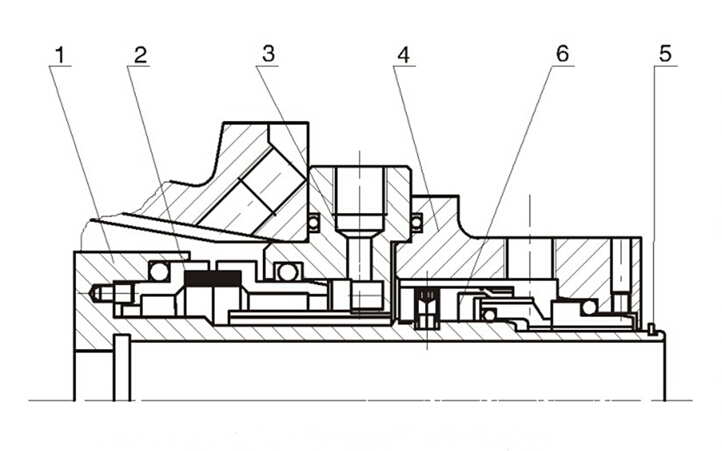

YIJ串联双端面(无压)机械密封示意图

1、机封轴套      2.机械密封      3、前压盖      4、机封压盖      5、卡簧      6、H75N机械密封




YIJ单端面机械密封示意图

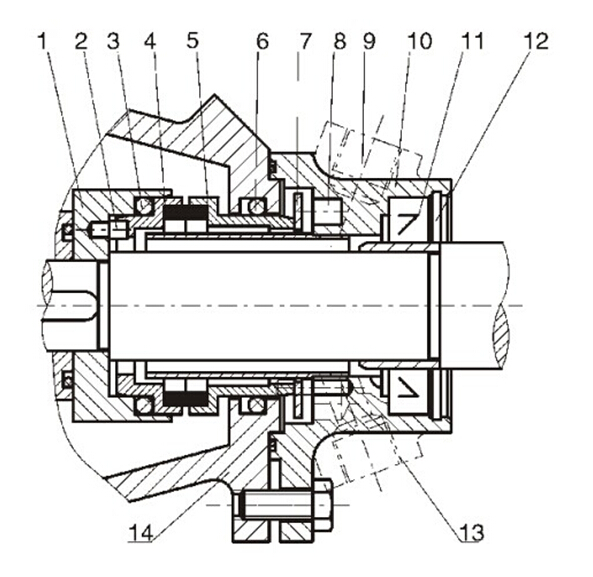

1、传动座        2、防转销           3、动环0型密封罔        4、动环        5、静环            6、静环O型密封圈        7、 推环

8、 弹簧           9、冷却水出口   10、静环压盖               11、油封       12、孔用挡圈   13、 冷却水进口           14、 泵盖

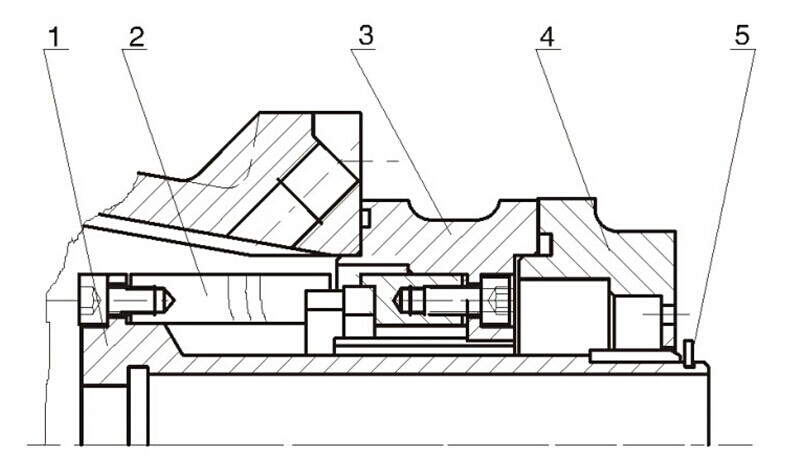

YIJ集装式单端面机械密封示意图

1、机封轴套            2、机械密封             3、前压盖           4、静环压盖          5、卡簧



金属波纹管B型安装

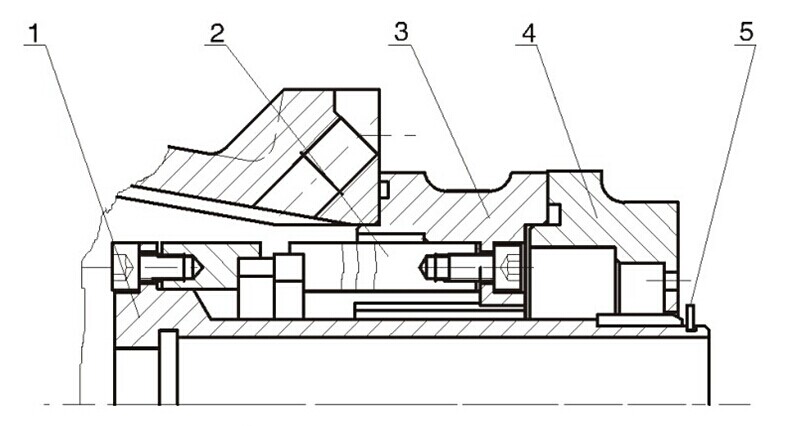

1、机封轴套          2、金属波纹管              3、前压盖           4、静环压盖           5、卡簧




金属波纹管机封C型安装

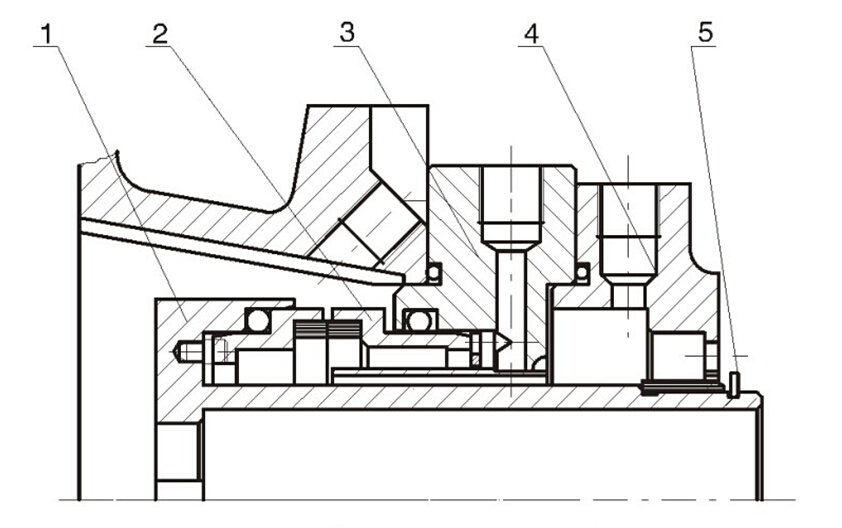

1.机封轴套           2.金属波紋管             3.前压盖                4.静环压盖           5.卡簧

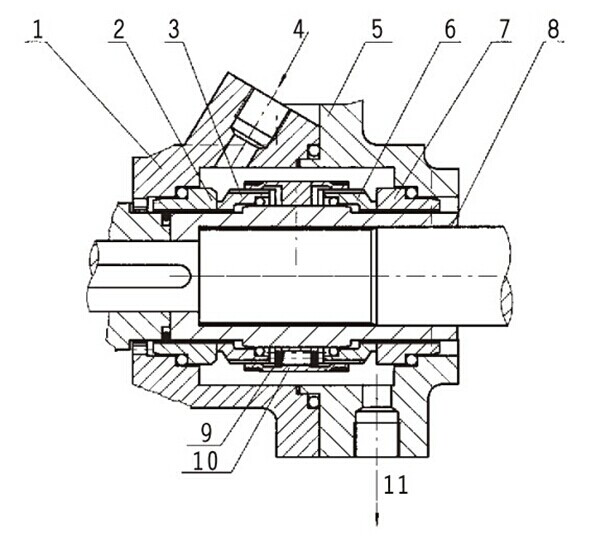

YIJ双端面背靠背机械密封示意图

1、泵盖            2、前静环             3、前动环             4、封液进口             5、 静环压盖           6、后动环

7、后静环         8、轴套                9、弹簧                 10、传动座              11、封液出口
