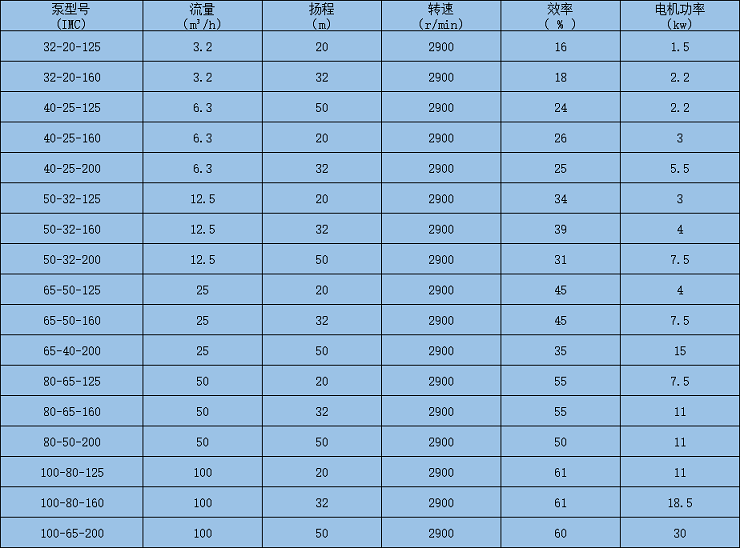

性能参数



产品简介

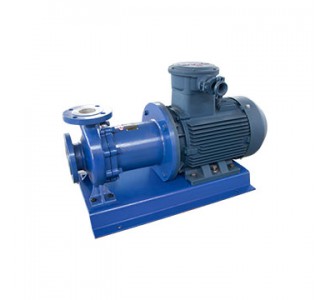

磁力驱动离心泵。主要特点是利用磁联轴器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触的传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建了无泄漏、无污染文明车间、文明工厂的理想用泵。

应用领域

磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。

使用环境

磁力泵其过流部件以奥氏体不锈钢材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送最大压力1.6MPa，温度不超过120℃，粘度不大于30*10-6m²/S的不含铁磁性质颗粒和纤维的液体。当输送介质系统压力大于1.6MPa，温度超过120℃，以及需要配套保温措施时，本单位可以进行特殊设计制造。

结构特点

单级、单吸卧式离心泵。

·CFD计算流体力学设计水利部件，流道宽，效率高，气蚀性能好，径向力小。

·过流部件采用精铸模造型，尺寸精准，流道清爽光洁，效率高。

·选用高性能、高耐温的永磁材料，确保足够的磁力矩。

·低涡流的隔离套设计，使泵的效率更高。

·零部件设计模块化，互换性好。

·滑动轴承选用高硬度、高耐磨的特优材质陶瓷，独特的双轴承对中定位结构设计，配以先进的液体动力润滑，保证泵运转的可靠性和轴承的使用寿命。

·特殊的润滑冷却设计；内循环液流用于带走隔离套上由涡流产生的热量并润滑滑动轴承，使泵轴向力自动平衡，保证泵的安全运行，合理的结构设计使所有内部循环系统都有足够的压力和流量保证泵稳定运行。

·隔离套具有完全排干介质（停泵修理时）和自动排空（启动前灌注时）能力，一般用优质不锈钢采用先进工艺制成。

·工况需要时可增加冷却或加热、保温、便拆等装置。
