干粉灭火器充装机包括增压泵、料筒、吸粉管、振动组和挡板组，其特征在于其振动器下端有敲击杆，与其下端的振动组相配合，振动组下端有过滤挡板组，均设在料筒上部。
2、根据权利要求所述的干粉灭火器充装机，其特征在于它还包括有除尘部分， 在其除尘器内设有支撑网，在除尘器和支撑网(之间设有布袋，除尘器上设有排气软管，增压泵 的输出管与除尘器下部相连接。
3、根据权利要求1或2所述的干粉灭火器充装机，其特征在于其过滤部分还包 括有挡伞，置于料桶的下方。
1、充装时过滤器堵塞，影响充装使用，需经常靠人工清理才能工作；
2、充装过程中粉尘大、造成环境污染；
3、采用真空泵吸尘设备，渗入泵内粉尘影响正常运转；
4、充装时罐内有气体时，不能连续充装。
本实用新型的目的是提供一种充装效率高、过滤效果好、无环境污染的干粉灭火器充装机。
本实用新型的目的是这样实现的：干粉灭火器充装机包括增压泵、料筒、吸粉管、振动组和挡板组，其特殊之处在于 其振动器下端有敲击杆，与其下端的振动组相配合，振动 组(3)下端有过滤挡板组，均设在料筒上部。
同现有技术相比，本实用新型每次充装一筒干粉后均以振动器自动敲击振 动组和挡板组，实现过滤层的除尘防堵问题，使机器始终处于正常工作状态， 保持连续充装不堵塞；消除了残粉进入引风系统问题，保证引风机正常运转； 有效地阻挡尾气粉尘污染环境，使排尘量保持在8mg/m3以下，此外它还具有 充装范围广、充装速度快(≥6kg/min)、噪音低(≤80dB)、操作简 单、维修方便的特点，并可用于回收干粉。
下面结合详细叙述本实用新型的技术解决方案。
本实用新型的结构示意。
如干粉灭火器充装机包括增压泵、料筒、吸粉管，它还包括 有振动过滤部分，其振动器下端有敲击杆，与其下端的振动组相配合， 振动组下端有过滤挡板组，均设在料筒上部，过滤部分还包括有挡伞，置于料桶的下方；上述的干粉灭火器充装机还包括有除尘部分，在其除尘器内设有支撑网，在除尘器和支撑网之间设有布袋，除尘器上设有排气软管，增压泵的输出管与除尘器下部相连接。
使用时，将吸粉管与干粉相连，料筒下端连灭火桶，打开泵的启动开关即 可。

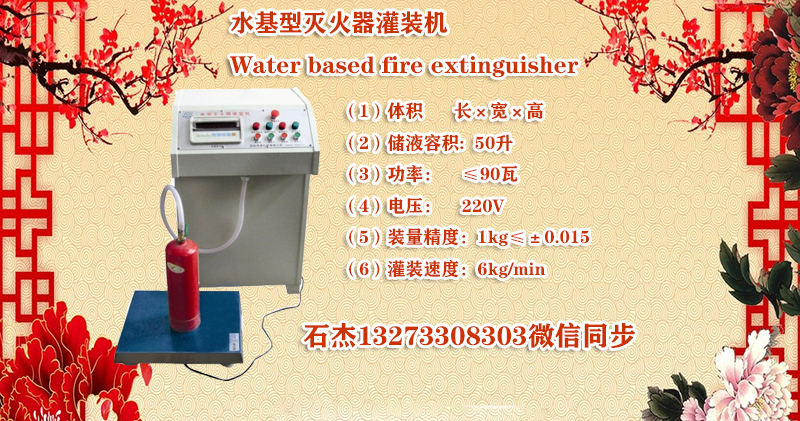

干粉灭火器充装机,它包括机体、进气管、进水管、充装快换接头等,其特征是:机体内设置流量表和增压水泵,在水路上组装水路电磁阀;在气路上组装气路电磁阀;在气路和水路之间连接三通。点是:能方便、快捷地对水气灭火器进行充装,在消防训练中以水作为灭火介质,使灭火器训练器材反复使用上千次,使用一次费用仅几分钱,费用低,操作简便无污染,能很好地满足消防普及训练的需要。
本实用新型的工作过程是：将待充装的水气灭火器13的用喷口与本实用新型的快换接头连接，外接电源连接电控装置，进气管和进水管分别连接高压气源和自来水管。电源接通后，增压水泵工作，增压水泵达到额定压力时停止工作，水路电磁阀打开，增压水泵开始充水，充水量达到设定值时，水路电磁阀关闭，增压水泵停止工作；气路电磁阀打开，开始充气，当灭火器内压力达到设定值时，充气结束，气路电磁阀关闭。松开灭火器压把，关闭灭火器喷口。通过外部电控装置操纵，卸载电磁阀开启，卸掉气路电磁阀至快换接头中的高压气体，卸载电磁阀关闭，卸载结束。
