弹性反射隔热防水涂料是以改性丙烯酸多元共聚物弹性乳液为成膜物质，配伍反射型纳米钛白粉、钛白粉、空心玻璃微珠、陶瓷微粉、稀土氧化物等功能填料，功能助剂等研发生产的单组份高弹性高反射率特种功能涂料。建筑物外表面涂覆后，形成一种特殊光谱选择性的涂层，达到良好隔热降温效果。涂料固化成膜后涂层粘结力强，高延展性涂膜与基层构成一个刚柔结合的完整防水体系，以适应基体结构的形变，达到长效防水抗渗的作用。


附着力强，适用多种基体材料。
涂层耐老化，耐黄变，不易粉化开裂。
以水为溶剂安全环保，无闪点，生产和使用过程对环境无污染。
涂层具有高弹性和高延展性可适应结构的多种变形，达到长期防水抗渗的作用。
涂层具有光谱选择特性；反射、辐射、阻隔相互协同作用，起到更好的降温效果。
弹性反射隔热防水涂料适用于在建筑外墙和屋顶进行反射隔热和防水处理；可涂装在彩钢瓦、树脂瓦、木材、石材、水泥砂浆、混凝土和沥青毡等其他防水材料表面。

吸收紫外光线：
弹性反射隔热防水涂料中添加紫外线吸收剂，使涂层吸收大部分波段（λ﹤380nm）的紫外光能量，减少紫外光对涂层造成老化、粉化、黄变等影响，延长涂层使用寿命，保证其他填料的隔热作用。
反射红外光线：
利用纳米二氧化钛对太阳光全波段反射，特别是可见光波段（λ=380-780nm）的高反射率。把太阳光中大部分的热能反射掉，降低基体表面温度。
辐射散热：
弹性反射隔热防水涂料配伍中添加氧化锆和稀土氧化物，提高涂层近红外波段（λ=780-1350nm）的红外发射率，使基体吸收的热量以一定波长的红外线辐射到外层空间，避免基体热量累积升温。
阻隔隔热：
弹性反射隔热防水涂料中空心微珠包裹的空气处于一个密闭的空间，类似于真空环境。施工后使得很多微米级的空心微珠铺展到涂层里面，降低涂层的导热系数，阻隔热量向基体传导。

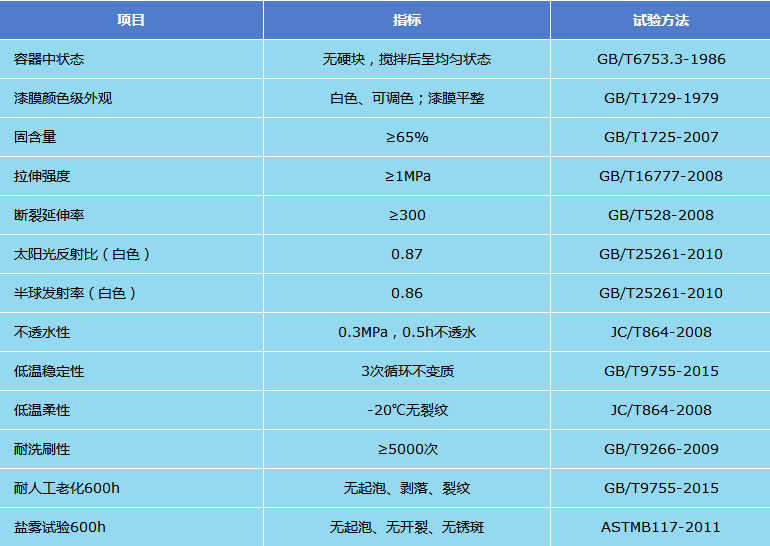

技术参数
理论涂布率：干膜厚度100μm，理论涂布率为0.25-0.3kg/㎡。
固化时间：表干时间小于2h（25℃）。重涂间隔8h以上（25℃）。
实际涂布率：受涂装面粗糙程度和不同施工人员影响，考虑损耗系数。
基体处理
弹性反射隔热防水涂料应用于旧墙面翻新时，用砂纸、铲刀、打磨工具等，清除墙面疏松旧层、泥土、白霜、油污等污染物。用腻子修补裂缝、空洞等缺陷，腻子干燥后，清扫打磨掉的粉尘后即可涂装。如遇含有酸、碱等成分腐蚀的厂房、实验室、设备间时，先用高压水对墙面进行冲洗完全干燥后在进行修补、涂装等施工工序。
新建混凝土或水泥砂浆表面须经过标准养护时间充分“吐碱”；含水率＜10%，PH值＜10后方可施工。基层表面应干燥、坚实、牢固，不应有起砂、裂缝、浮尘等缺陷。
环境条件
基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上。空气相对湿度不超过85％；当环境温度5～10℃时，表干速度在30min内，则可以施工。5℃以下应停止施工。户外施工如遇大风、阴雨应停止施工。
涂料混合
弹性反射隔热防水涂料开桶后，使用机械设备搅拌均匀即可使用。
本涂料常规情况下不需要稀释，如使用过程中需要调节粘度可用清水作为稀释剂（建议不超过10%），施工完成后用清水清洗工具即可。

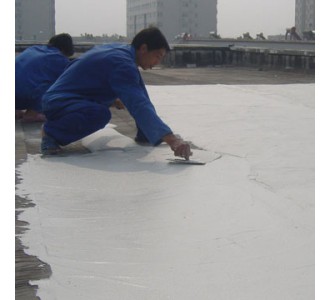

涂装方法
弹性反射隔热防水涂料可采用辊涂、无气喷涂等方法施工，建议涂装2遍复涂间隔4小时以上。
包装与贮存
弹性反射隔热防水涂料20kg/桶。贮存在干燥、阴凉、清洁室内，避免冷冻和暴晒。
未用完涂料密封盖好，防止污染引起变质，运输和储存在5-40℃温度范围内。
产品未开封且经妥善保存，自包装之日起，有效储存期18个月，如超过有效储存期，经检验，各项指标合格后，仍可使用。
