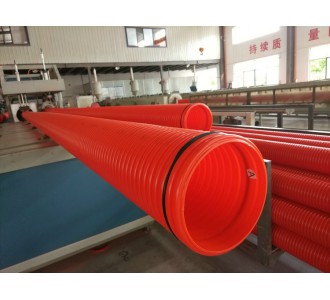

HPVC双壁波纹管
复合增强hfcm双壁波纹管内、外壁之间呈中空环状结构，充分利用工字钢结构原理，提高截面惯性矩形，环刚度高。产品具有强度高、韧性好、质地轻等优点。产品运用开挖工程，可代替mpp单壁波纹管、pvc-c电力管、pvc-u通信管等管材。
规格型号
|
规格型号 |
平均内径/mm |
平均外径（SN8）/mm |
平均外径（SN25）/mm |
最小壁厚 |
长度/mm |
|
100 |
100 |
110 |
115 |
1 |
6000 |
|
150 |
150 |
166 |
173 |
1.2 |
|
|
175 |
175 |
193 |
202 |
1.4 |
|
|
200 |
200 |
220 |
230 |
1.6 |
|
|
225 |
225 |
250 |
265 |
1.8 |
性能指标
|
项目 |
指标 |
|
落锤冲击试验（20kg，5m，22℃） |
9/10 |
|
维卡软化温度℃ |
I型≥90（通信光电缆保护用） |
|
II型≥95（电力电缆保护用） |
|
|
纵向回收率/（%） |
≤5 |
|
扁平试验 |
压至50%无破裂、无分层 |
|
密度/（千克/立方米，kg/m3） |
≤1500 |
|
拉伸强度Mpa |
≥40 |
|
断裂伸长率% |
≥120 |
|
耐候性* |
颜色变化≥3级 |
|
拉伸强度保护率≥80% |
|
|
阻燃性 |
氧指数OI≥32 |
|
自熄时间≤30s |
|
|
电阻率Ω.m |
1*1011 |
|
静摩擦系数 |
≤0.35 |
|
连接密封性（0.005MPa水压在20℃下保持30min） |
无泄漏 |
|
注：*表示户外管材要求 |
|
对比说明
|
性能\类别 |
CM管 |
镀塑钢管与镀锌钢管 |
MPP电力管 |
玻璃钢管 |
|
高韧性（20kg，5m，22℃） |
无破裂 |
无破裂 |
无破裂 |
破裂 |
|
耐腐蚀 |
好 |
差 |
好 |
好 |
|
耐老化（使用年限） |
户外使用50年以上，埋地70年以上 |
使用年限20年左右 |
只能使用在埋地，50年 |
埋地30年 |
|
阻燃性 |
阻燃性好，离火即熄 |
阻燃性好 |
易燃烧 |
易燃烧 |
|
绝缘性 |
好 |
差，易产生电涡流 |
好 |
好 |
|
抗压性 |
好 |
强 |
差 |
好 |
|
重量 |
轻，只有镀锌钢管1/5，安装强度低 |
很重，安装强度很大 |
轻 |
重 |
|
连接方式 |
承插胶水连接，方便快捷 |
焊接 |
焊接，工艺复杂 |
胶圈承插连接，方便 |
|
施工费用 |
低 |
高，要铺好地基 |
中 |
低 |
|
穿线方便 |
内壁光滑，穿线容易 |
内壁不光滑，摩擦阻力大，穿线阻力大 |
内壁光滑，穿线容易 |
内壁不光滑，摩擦力大，穿线阻力大 |
