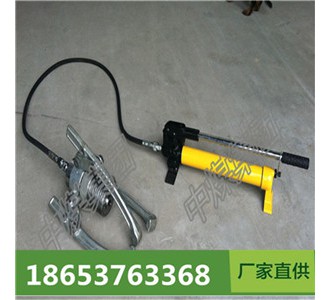

液压拉马是一种替代传统拉马的理想化新工具.操作方便,使用省力,不受场地限制,本拉马结构紧凑,使用灵活,重量轻,体积小,携带方便,适用于工厂、修理场所.
工作原理
液压拉马是以液压起动杆直接前进移动,故推动杆本身不作转动.钩爪座又可随螺纹直接作前进后退之调距,操作时只要把手前后小幅度摆动,油压起动杆前移,钩爪相对应后退,把被拉物体拉出.
使用与注意事项
1、使用时先把手柄的开槽端套入回油阀杆,并将回油阀杆按顺时针方向旋紧.
2、把钩爪座调整到爪钩抓住所拉物体.
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出.
4、液压拉马的活塞起动杆有效距只有50mm,故使用时伸距不得大于50mm,当没有拉出时停止,松开回油阀门,让活塞起动杆缩回去,调好后第二次再重复1、2、3步骤拉出为止.
5、欲使活塞起动杆缩回去,只须用手柄开槽端将回油阀杆按逆时针方向微微旋松,活塞起动杆在弹簧作用下渐渐回缩.
6、使用前应根据被拉物体的外径,拉距及负载力,选择相应吨位的液压拉马,切忌超载使用,避免损坏.
7、本液压拉马在-5℃~45℃中使用,采用（GB443-84）N15机械油；在-20℃~-5℃中使用,采用（GB442-64）合成锭子油.
8、为防止超载引起机具损坏,液压装置内设有超载自动卸荷阀,当被拉物体超过额定负载时,超荷阀会自动卸荷,而改选用更大吨位的液压拉马.
技术参数
型号规格 DYF-5 DYF-10 DYF-20 DYF-30 DYF-50 DYF-100
安全负重 T 5 10 20 30 50 100
行程 mm 100 125 120 150 100 160
三爪调节范围 mm 50-250 50-300 100-450 200-500 250-600 250-650
泵额定压力 MPa 63 63 63 63 63 63
