老城区改造一体化提升泵站项目案例

老城区改造一体化提升泵站项目案例——工程概况：

连湾涌位于珠海市高栏港经济区平沙镇东南侧，南临珠海大道，西侧通过鸡啼门大桥与红旗镇相接，北侧为乾务镇，距离东北侧平沙镇中心约4kw。

主河道起点至连湾水闸下游180m的出海口，河道全长5.82km，宽度为28-82m，水域面积为0.48km2，流域面积约为8.76km2。

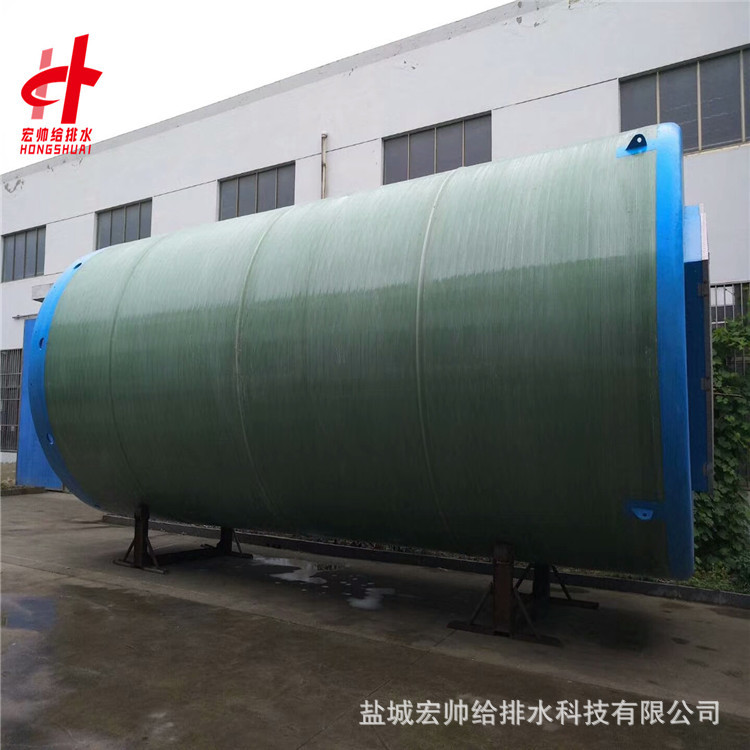

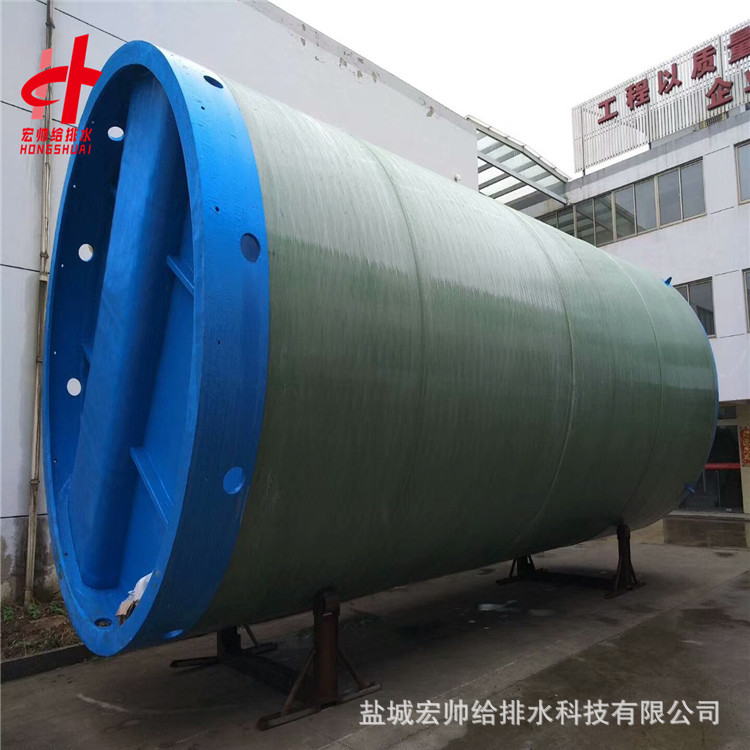

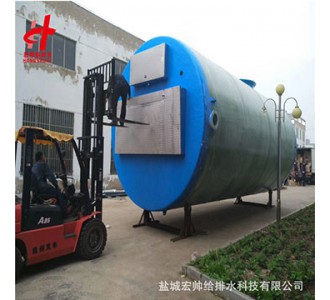

预制泵站筒体：φ1500 玻璃钢 机械缠绕

潜污泵：50WQ20-10-1.5 2台 铸铁

泵底座：DN50 2台 铸铁

提升泵导轨：φ48 4根 不锈钢304

玻璃钢一体化泵站 提篮格栅为304材质 内部管道为304材质









提篮格栅：300×250×500 1台 不锈钢304 孔隙20mm

格栅导轨：2根 不锈钢304

盖板：1套 花纹铝板

安全格栅：1套 玻璃钢

爬梯：350×2600mm 1套 不锈钢304

管道：DN50，PN10 2只 不锈钢304

橡胶接头：DN50，PN10 2只 法兰不锈钢

止回阀：DN50，PN10 2只 铸铁 橡胶瓣式

闸阀：DN50，PN10 2只 铸铁 手动暗杆式

压力传感器：1套

保护管：DN50 1根 不锈钢304

橡胶接头：DN400，PN10 1只 橡胶 进口用

橡胶接头：DN100，PN10 1只 橡胶 出口用

排气管：DN80 2根 不锈钢304

控制柜：PLC控制 1套 户外不锈钢304 配套

铸铁镶铜闸门：DN400 1套 铸铁 手动

老城区改造一体化提升泵站项目案例——泵站设备说明：

1、玻璃钢筒体底部与底基联接采用化学螺栓联接。

2、与玻璃钢筒体联接进、出水污水管道待筒体安装到位后再铺设、布置和联接。

3、玻璃钢筒体周围回填土完毕、并布置好各地下穿线管后再浇注地面。

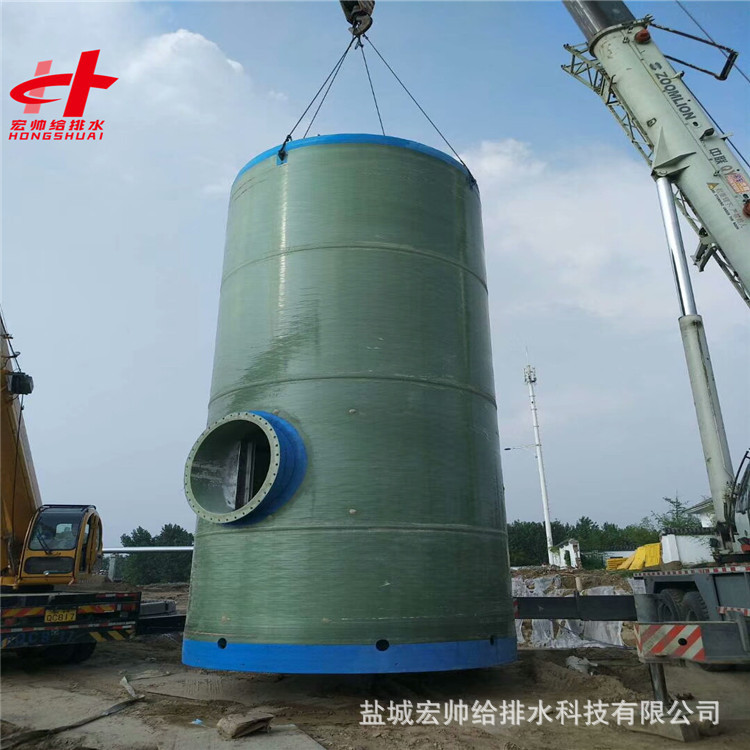

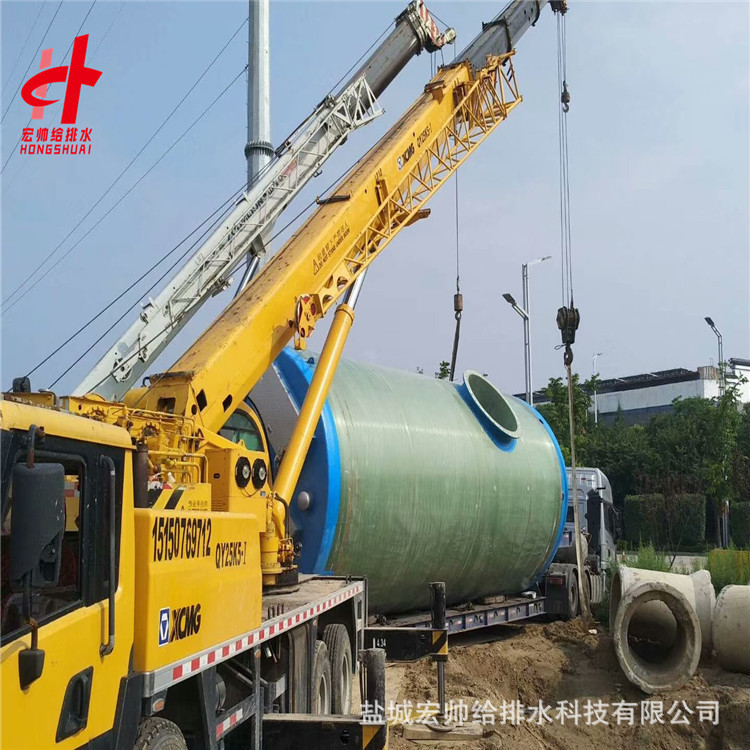

4、吊装污水提升泵站和提篮格栅并沿着筒体内壁固定。

5、水泵控制通过通过液位计自动控制运行，控制柜为一控二户外不锈钢304.

老城区改造一体化提升泵站项目案例——泵站施工说明：

一体化污水泵站：泵站施工时确保泵站不上浮，如在雨季施工，在充分覆土前需向泵站内灌注足够的水量来压重，当覆土密实达到要求后再抽干装置内积水。泵站基坑回填采用中粗砂或自然土回填，密实度应达到95%以上，严禁用矿渣、建筑垃圾、淤泥等其他材料回填，每层按300-500mm厚度回填，每层回填密实后才能进行下一层的回填。

本工程提供一体化预制泵站大样图，按照要求提供产品和详细的各项参数数据。水泵为两台，一用一备，单台水泵的流量为20m3/h，扬程为10m，N=1.5kw，PLC自动控制运行、无人值守。
