无线图像传输系统
H-80P
H-80P高清低延时微型无线视频传输系统，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS），高速运动情况下实时传输低延时高清1080p图像。
适合于航拍、空中测绘、电力巡查、无人车、机器人等无线图像实时传输领域之集成用途。亦适合于特种作业，如冶炼、化工、起重等危险工业岗位的视频监控工作。

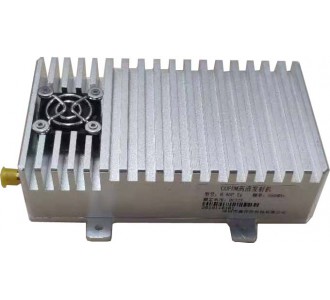

发射机 接收机
优点：
Ø 机体积小，重量轻
Ø 优良的抗干扰能力和非视距绕射能力
Ø 画质清晰，高清1080P效果
Ø 实时图像清晰流畅
Ø 接收机尺寸小巧，方便集成
一、技术指标：
发射机
|
工作频率 |
300MHz～1000MHz ，频率订制 |
|
射频功率 |
≤33dBm |
|
信道带宽 |
2/4/6/7/8MHz |
|
FEC |
1/2，2/3，3/4，5/6，7/8 |
|
保护间隔 |
1/32，1/16，1/8，1/4 |
|
码流 |
2Mbps～16Mbps |
|
时延 |
≤300ms |
|
误码率 |
≤10-6 |
|
传输距离 |
空对地>30公里；地面视距>3公里；非视距>1000米 |
|
音视频接口 |
HDMI |
|
加密方式 |
AES128 |
|
电 源 |
DC12V |
|
尺寸规格 |
L118*W66*H22mm |
|
重 量 |
200g |
接收机
|
工作频率 |
300MHz～1000MHz |
|
接收灵敏度 |
-97dBm@8MHz |
|
信道带宽 |
2/4/6/8MHz |
|
调制方式 |
cofdm |
|
射频接口 |
SMA |
|
音视频输出接口 |
1路HDMI，1路CVBS |
|
图像清晰度 |
1920*1080 |
|
图像帧率 |
|
|
供电 |
DC12V @ 0.3A |
|
尺寸规格 |
115*75*25mm (L×W×H) |
二、方案示意图
三、系统清单：
微型发射机 1台 接收板 1块
发射机电源线 1根 发射天线 1根
接收天线 2根 射频转接线 2根
