一、 顽压变频调速给水设备构造及工作原理

变频调速给水设备装置由气压罐、水泵电控柜、励控制器、安全阀、励表、止回阀、闸阀及管道等组成一个完善自动给水装置。当水泵启动后,过补气罐及进气阀同时向罐内补气补水,随着水位的不断增高,罐内的气体体积不断浓缩;励不断增高,当压力达到社定最高压力时,通过压力传感操纵水泵关闭。在水泵停止运转的时间里,由于被挤压的空气具有膨胀力,挤压罐内的水具有一压力而不断送至用户使用。 随着水的流出,罐内水的体积减少，空气的体积增大,既罐内压力逐渐降低,当罐内压力降到社定的最低压力时,通过压力传感操纵水泵启动,这样往返不断的停止起动至使管内达到理想的供水效果。

二、顽压变频调速给水设备特点:

1、变频调速给水设备可取代水塔、高位水箱, 结构上有利于抗震和建筑美观。

2、罐是全封闭形式,直接与泵管连接,水与外界空气不直接接触,保证了水质不受污染

3、战地面积小、投资少、成套设备便于安装施工。

4、操作简单、维修方便、自动启闭水泵,自动补气增压、不需专人管理,停电不停水。

三、顽压变频调速给水设备的规格型号及技术参数

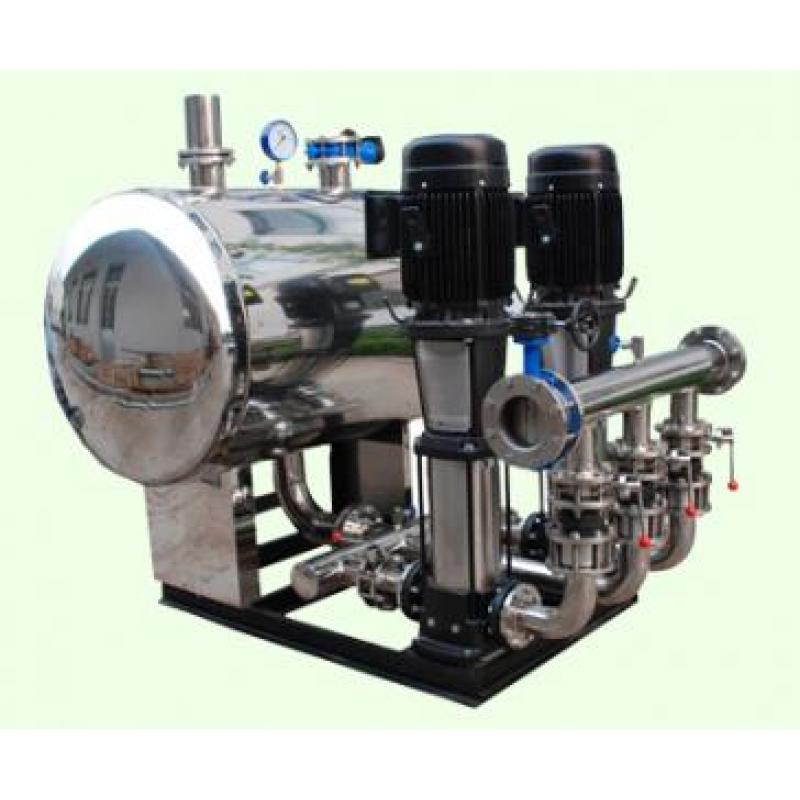

1、卧式

2、立式(1)水泵(2)自动控制柜(3)泵管(4)电缆(5)进气阀(6)回阀(7 )补气罐(8)入孔(9 )励表(10)安全阀(11)励罐(12)总阀门

四、频调速给水设备的安装与调试

1、将变频调速给水设备吊放在预先做好的基础上,用水平仪找平垫好。

2、连接好各部件之间的管道与阀件。

3、调整压力表,根据实际楼层的高度,使低限保证高层有水为易，上限不得超过工作压力。

4、关闭出水阀,合上电源开关,设备投入正常运行,表动位针运行到上限点自动停泵,打开出水阀,动位针运行到下限点自动开泵为正常。

五、频调速给水设备的注意事项

1、气压供水设备的工作环境应通风良好,温度在1-50摄氏度。

2、电源电压不低于350V,不高于410V。

3、经调试合格的设备不得随意调整。

4、机泵在正常工作情况下,每半年到一年进行系统检查和保养
