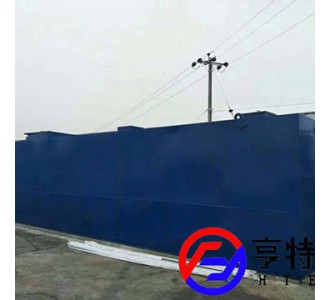

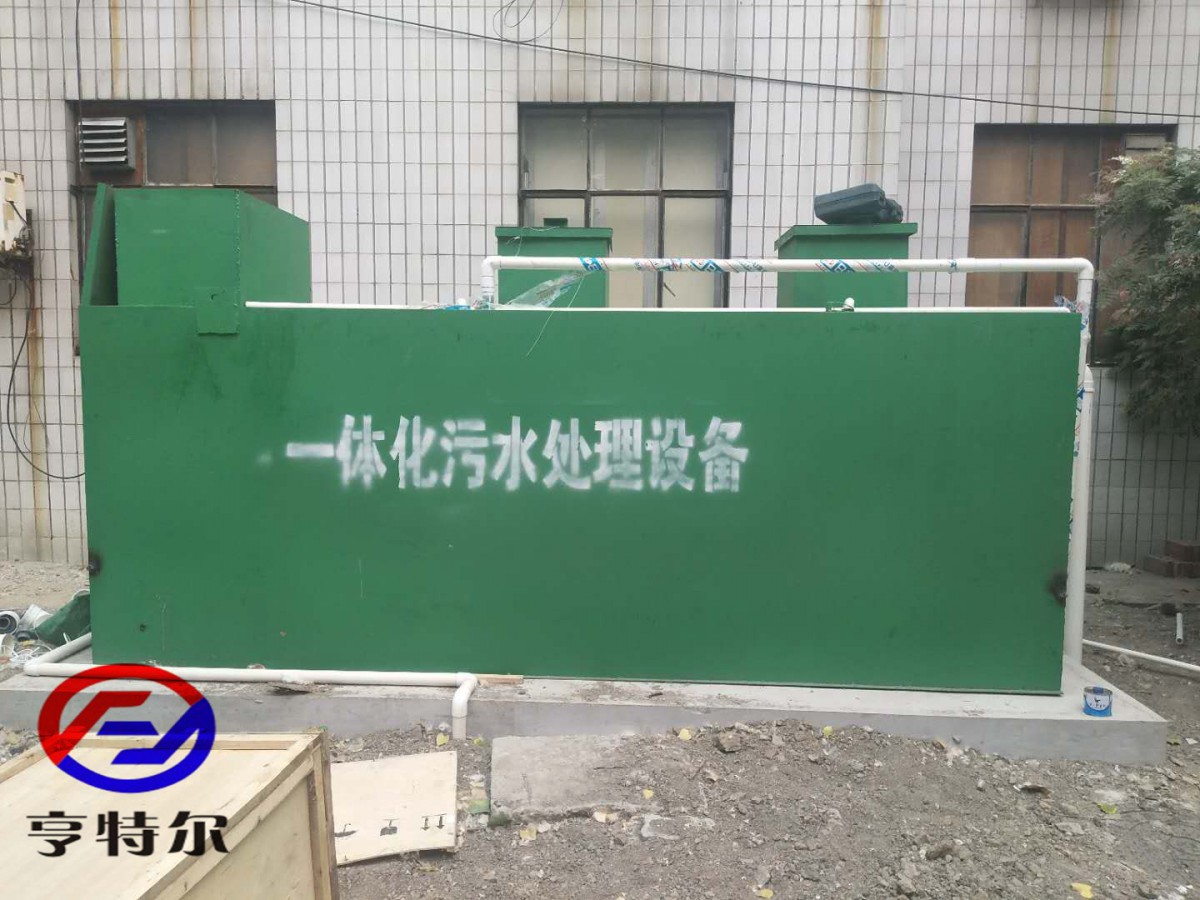

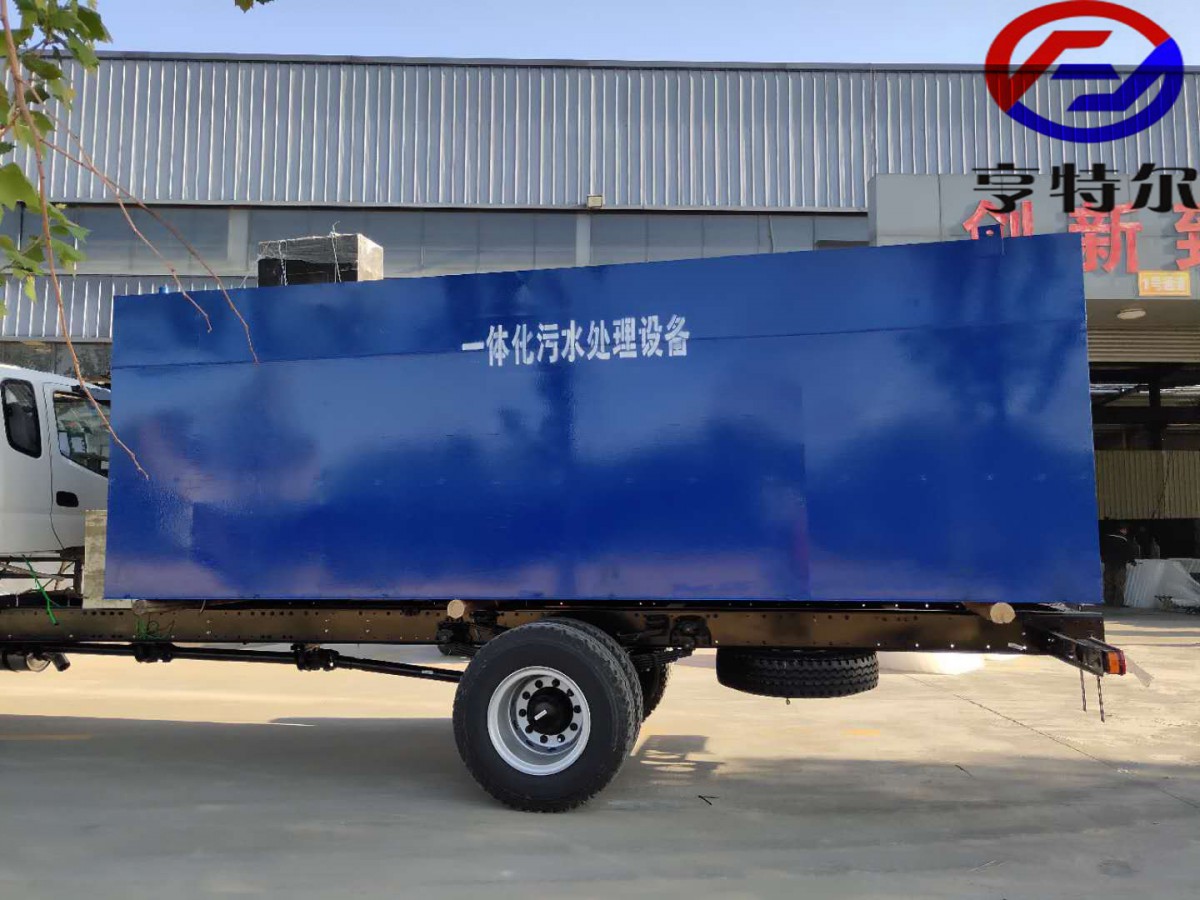

地埋式一体化污水处理设备是一种模块化的、 以生物膜为净化主体、可地埋设置的成套高效的有机废污水生物处理设备,它以碳钢防腐为主要原料,其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。适用于住宅区，饭店,宾馆,疗养院，学校,矿山,厂,等生活污水处理及类似的工业污水处理。它充分发挥了厌氧生物滤池、 接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点,使得该系统具有很广的应用前

景和推广价值。

设备的设计主要是对生活污水和之类似的工业有机污水处理,主要处理手段是采用较为成熟的生化处理技术一生物接触氧化法 ,水质参数按-般生活污水水质设计计算,按BOD5平均200mg/1 ,出水BOD5按20mg/1设计。共有六部分组成:初沉池、接触氧化池、二沉池、消毒池、污泥池、风机房。


地埋式-体化污水处理设备主要有以下特点:

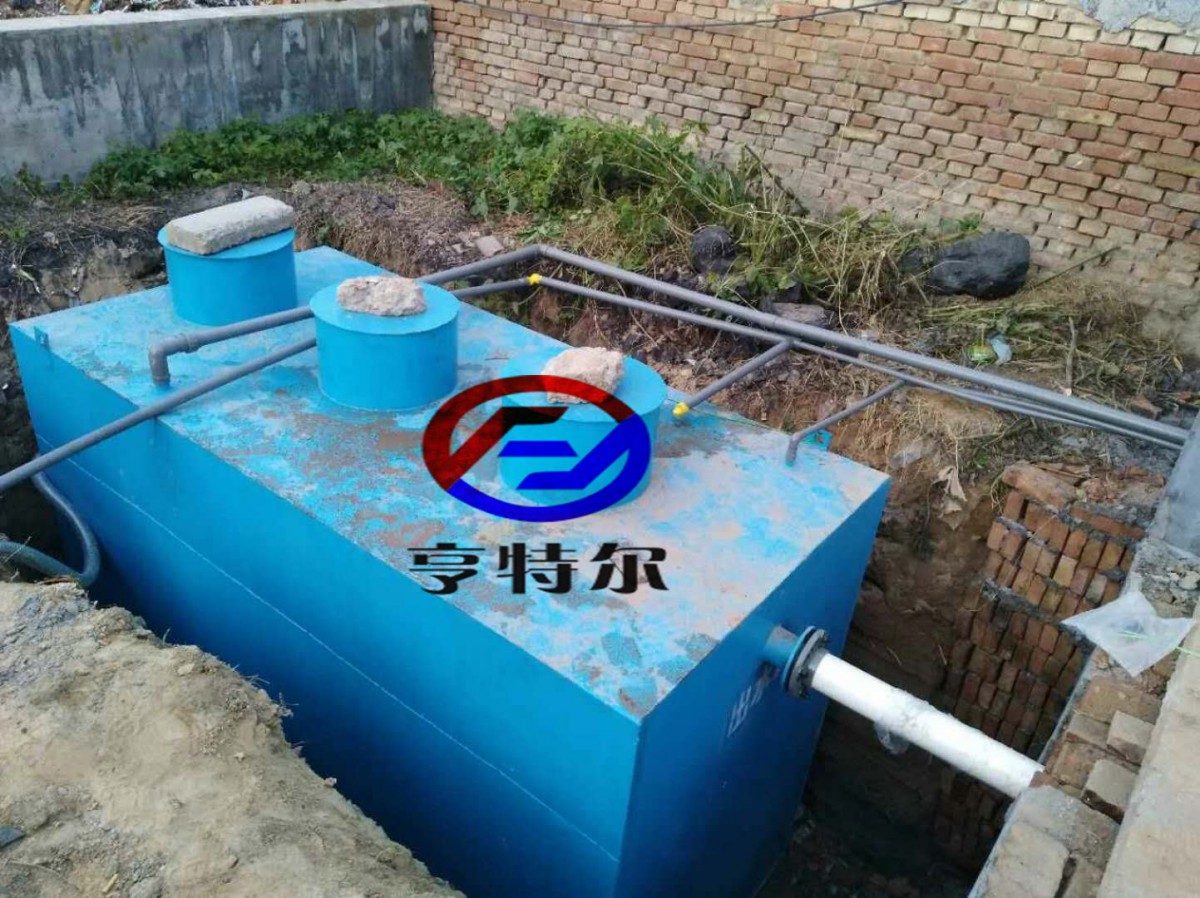

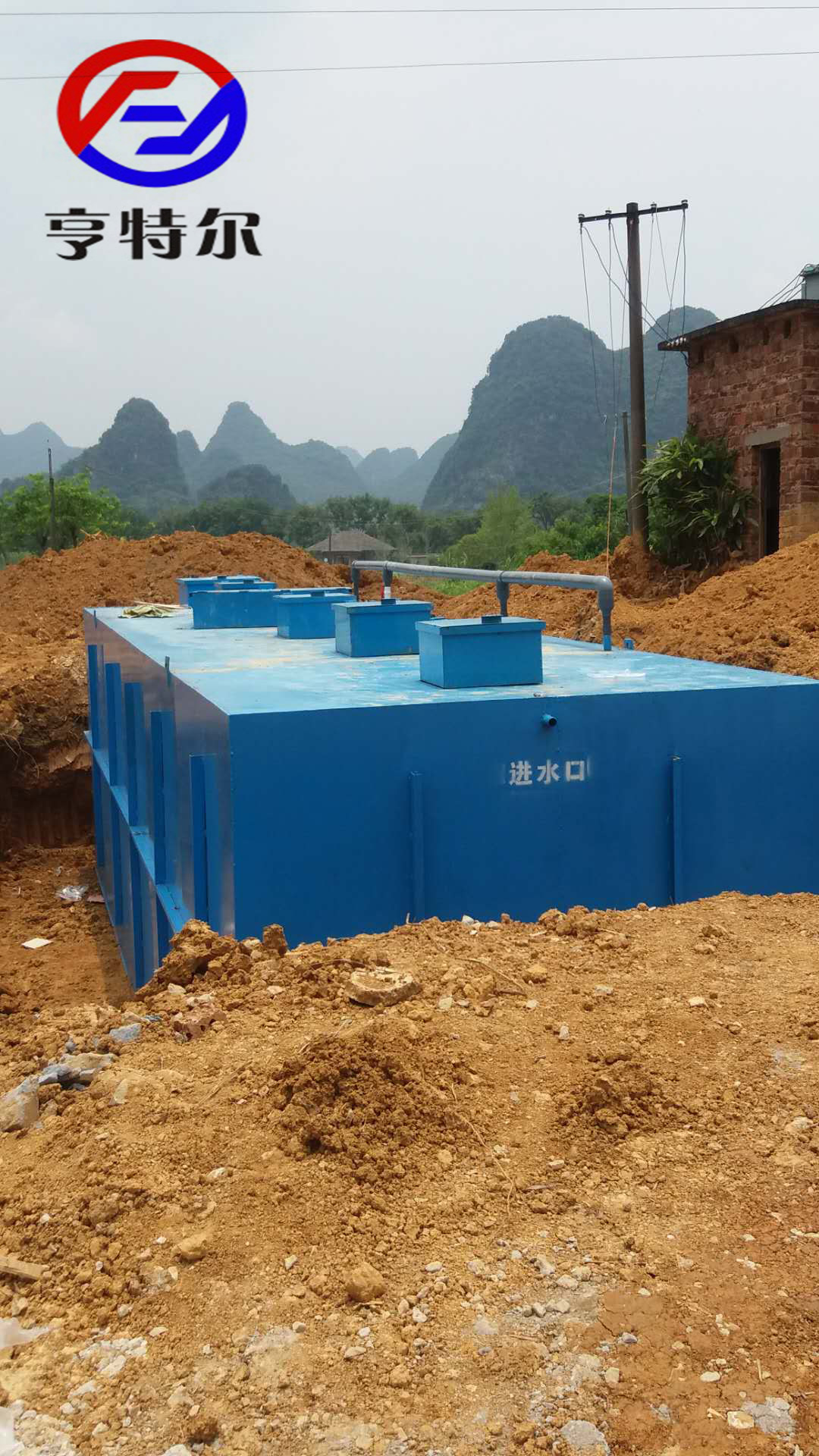

1、埋设于地表以下,设备上面的地表可作为绿化或其他用地,不需要建房及采暖、保温。

2、二级生物接触氧化处理工艺均采用推流式生物接触氧化,其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小,对水质的适应性强,耐冲击负荷性能好,出水水质稳定,不会产生污泥膨胀。池中采用新型弹性立体填料,比表面积大,微生物易挂膜,脱膜,在同样有机物负荷条件下,对有机物去除率高,能提高空气中的氧在水中溶解度。

3、生化池采用生物接触氧化法,其填料的体积负荷比较低,微生物处于自身氧化阶断,产泥量少,仅需三个月以上排一次泥(用粪车抽吸或脱水成泥饼外运)。

4、除臭方式除采用常规高空排气,另配有土壤脱臭措施。

5、整个设备处理系统配有全自动电气控制系统和设备故障报警系统,运行安全可靠,平时一 般不需要专人管理,只需适时地对设备进行维护和保养。地埋一体化污水处理设备潜污泵输 送的介质为含有固体颗粒的污水。潜污泵应能通过直径为75mm的颗粒以及长纤维，并应能通过破布、废纸和塑料等而不发生堵塞现象，可靠和无故障运行以及高效率将成为选择水泵的主要因素。

地埋一体化污水处理设备现场条件

(1)保证水泵在任何工况条件下不过载，不发生汽蚀。

(2)性能和结构

①泵壳

地埋一体化污水处理设备泵壳采用灰口铸铁整体浇铸，其材料牌号应至少为GG25 (HT250)铸铁或以上，泵壳内表面经喷砂、打磨后应光滑、无疵瑕，所有水流通过部分应设计成无锐角形式，以使流速和流态变化趋于平稳。流道的断面应足够大，以使相应粒径的杂物能通过。泵壳要有足够的厚度来承受所有的载荷，包括要求的静水试验压力以及连续工作的最大压力。

地埋一体化污水处理设备泵壳设计时要考虑到能够把叶轮从顶部或底部抽出。

每台泵壳都必须在制造车间进行静压试验，试验压力不得小于关闭水头的2倍(如特性曲线所示)，试验时间应至少持续10min。在这一试验压力下，泵的任一部分均不得有变形、渗漏等缺陷。

地埋一体化污水处理设备除有其它说明外，所有要求水密封的接触面都必须作机械加工和设置O型圈，靠金属加工面之间的接触，使O型圈受压达到密封的装配，而不需要施加特殊的外力。

机械密封应采用通用密封产品，便于业主采购备件，泵制造商专有的密封将不被采用。

(3)电机

地埋一体化污水处理设备电机应为潜污电机，3相、 380V、 50Hz， 防护等级IP68，绝缘等级F。电机功率的选配应保证在工作范围内任一点运行时，都不会出现过载，在设计流量时的安全余量应不少于10%，在变频运行下的电机安全余量应不少于15%。电机能每小时启动15次。能连接泵送温度最高为40° c的介质，并且定子绕组的平均温升不超过105° C。定子应热压嵌入定子室，并与转子保持合适的间隙。
