声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。它是灌注桩超声检测系统的重要组成 部分，它在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测 的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，以确保检 测工作顺利进行。
声测管选择
声测管材质的选择，以透声率较大、便于安装及费用较低为原则。
声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测?管管壁与 混凝土的界面，穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。
因此，声测管形成4个界面，每个界面的声能透过系数可按下式计算：
（1）?式中：?——某界面的声能透过系数；
——界面两侧介质的声阻抗率( )
发射和接收换能器之间4个界面的总透声系数为
（2）目前常用的管子有钢管、钢质波纹管、塑料管3种。

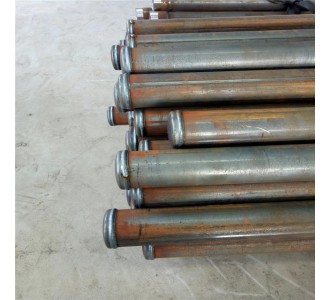

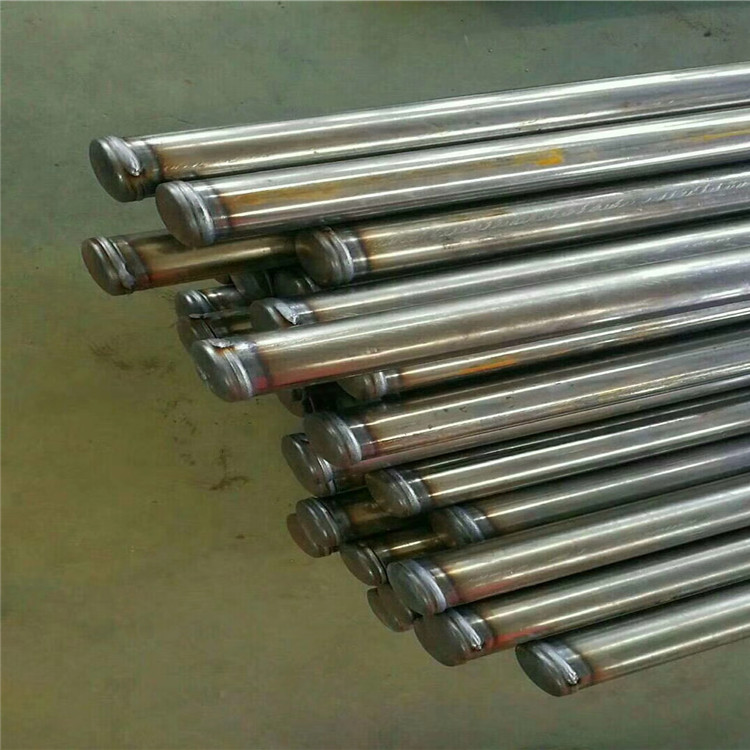

钢管的优点是便于安装，可用电焊焊在钢筋骨架卜，可代替部分钢筋截面，而且由于钢管?刚度较大 ．埋置后可基本上保持其平行度和平直度，目前许多大直径灌注桩均采用钢作为声测管。但钢管的 价格较贵：
钢质波纹管是一种较好的声测管材料，它具有管壁薄、钢材省和抗渗、耐压、强度高、柔性好等特 点，通常用于预应力结构中的后张法预留孔道：用做声测管时。可直接绑扎在钢筋骨架?土，接头处 可用大一号波纹套接。由于波纹管很轻，因而操作十分方便，但安装时需注意保持其轴线的平直。
塑料管的声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩 中使用时应慎重-因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数 与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝 土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。
声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透
丰的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受 新浇混凝土的侧压力，则越薄越省。
埋置布置
布置声测管的埋置数量及其在桩的横截面卜的布局应考虑检测的控制面积。通常有如图7所示的布置 方式，图中的阴影区为检测的控制面积。
一般桩径小于0.6~1m时，沿直径布置两根；桩径为1~2.5m时，布置3根，呈等边三角形；桩径大于 2.5m时，布置4根，呈正方形。
按装方法
声测管可直接固定在钢筋笼内侧上，如图8-8所示：固定方式可采用焊接或绑扎，管子之间应基本上 保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。钢筋笼放入 桩孔时应防止扭曲。
管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，如图8所示： 若采用波纹管则可利于大一号的波纹管套接，井在套接管的两端用胶布缠绕密封。无论啊卜种接头方 案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免 妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时 落人异物，致使孔道堵塞。
安装方法
a)钢管的套接；b)波纹管的套接
1-钢筋；2-声测管；3-套接管；4-箍筋；5-密封胶布
4、声测管的其他用途
声测管除了用作检测通道及取代一部分钢筋截面外，还可作为桩底压浆的管道。试验证明，经桩底浆 处理的灌注桩，可大幅度提高其承载力。同时声测管还可作为事故桩缺陷冲洗与压浆处理的管道，这 时需采取措施把需压浆的缺陷部位的管道打穿。
超声波透射法检测，对声测管总体的要求是：接头牢靠不脱开，密封不漏浆；管壁平整不打折，平顺 无变形；管体竖直不歪斜；管内畅通无异物。
当声测管材料或安装工艺较差时，可能造成漏浆、堵管、断裂、弯曲、下沉、变形等事故的发生，对 超声波透射法进行桩基完整性检测产生较大影响，甚至于无法进行超声波透射法检测。
高强双密封液压声测管在承口端端部设计了两个凸槽，凸槽内配有密封圈，安装时将本产品的插口端 插入承口端10cm，然后用专用液压钳同时对两个凸槽进行挤压，被挤压部位的管材受力后收缩变形， 两个凸槽之间的外层管材深陷入内层管材，从而有效实现了本产品的可靠连接；同时橡胶材质的密封 圈在受挤压后变形贴服在两层管材之间，起到了极为良好的双保险密封作用。
高强双密封液压声测管的优点主要是充分考虑到声测管在使用中所涉及的各种要素，从各方面达到国 内领先的性能。
