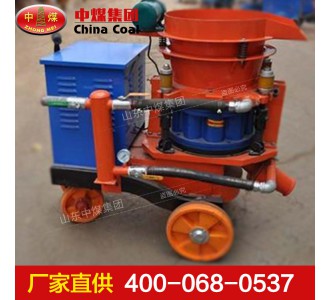

PZ-7型喷浆机是一种新型高效湿法喷砼施工设备。具有效率高、性能稳定、操作维护方便，对作业场地适应性强等特点。PZ-7型喷浆机主要是由驱动电动机、减速机、橡胶弯头、转子体总成、橡胶轮、密封板、料斗座、振动料斗、压紧机构以及速凝剂输送系统，风路系统和电控装 置等部件组成。

PZ-7型喷浆机适用范围

PZ-7型喷浆机广泛用于工程建筑、矿山、隧道、涵洞、地铁、水电工程，地下工程及煤炭高沼矿井巷道喷射混凝土施工作业：各种类工业炉窑，炉衬的耐火材料喷涂成型或修补：各种护坡绿化施工中，土壤的输送和喷射。该机即可用于潮喷，也可以用于干喷及个类纤维喷射作业。

PZ-7型喷浆机产品特点

（1）PZ-7型喷浆机采用万向轮结构，使得移动更为方便。

（2）直通转子式不粘结料腔，出料通畅，高效省时。

（3）四点弹性补偿压紧，密封效果好，机旁粉尘少，易损件寿命长。

（4）采用低压高速涡旋气流输送，克服物料输送中粘结，堵管和脉冲离折等问题，料流均匀，连续稳定。

（5）喷头采用出料弯头装置，改善喷敷效果，回弹少，喷层质量高。

（6）采用优质耐磨衬板和优质橡胶板，使用寿命大大提高。

PZ-7喷浆机主要参数

型号PZ-7喷浆机

生产能力7m3/h

工作风压0.4-0.6Mpa

耗风量8-10m3/min

大骨料粒径20mm

大输送距离潮喷≤200m

电动机功率7.5kw

电压等级380V，440V，660V，1140V

尺寸1300×800×1300mm。

PZ-7喷浆机的使用与操作方法

操作者必须仔细阅读使用说明书，并且熟悉机器结构和操作规程后方可上岗操作。

1、开机前的准备 A、检查整机各连接部件是否牢固，各旋转滑移部位是否灵活可靠。B、观察游标，检查减速箱内润滑油是否充足。C、驱动电机与电源连接，点动电机观察转字体旋转方向应与箭标方向一致，否则应对电源调相。D、主气路、上气路、下气路、振动器气路、喷头供水截止阀置于关闭状态，主气管接入气源。供水管路接入水源，输料管与主机连接。E、调整压紧机构，先手动预压紧，然后使用扳手上紧弯折输料管，打开主气路、上气路截止阀，观察压力表在0.3Mpa左右市，橡胶结合板处应没有气体溢出。

2、喷射作业首先打开主气路、上气路、下气路截止阀，开启喷头供水截止阀，预湿岩体表面，然后启动电机，打开振动器气路截止阀，料斗中加入拌合料，开始喷射作业。工作中喷头操作人员应适当调节喷头供水量，保障砼料具有适合的水灰比。主机操作人员应注意观察主机侧面余气孔，如有余料排出，应适当减小下气路供气量。直到机器余气口处没有物料排出，设备正常工作为止。

3、停机操作 停机前，首先停止加料，带喷头处无物料喷出时，关闭供水截止阀，同时向料斗内加入少量湿砂石，几遍将料斗和转子料腔中的残料冲刷干净，带喷头处无物料喷出时，关闭电机电源及各气路截止阀。
