【罗茨泵机组】天龙前四后八清洗吸污车
产品亮点：
程力威牌大型清洗吸污车主要适用于城市下水道、雨水井、沉淀井、沟渠、大型市政工程疏通清洗及吸污清污作业。也适用于炼油、钢铁、化工、房管、环卫等行业的管道清洗，废水、积淀物的抽吸、装运和排卸作业
底盘主要技术参数
|
【主要技术参数】
|
|||
|
产品商标
|
神狐牌
|
公告批次
|
322
|
|
产品名称
|
HLQ5310GQWD6型清洗吸污车
|
产品号
|
ZPBR367N01C
|
|
总质量(Kg)
|
31000
|
罐体容积(m3)
|
15.7
|
|
额定载质量(Kg)
|
12005,12070
|
外形尺寸(mm)
|
11990,12250×2500,2550×3800,3950
|
|
整备质量(Kg)
|
18800
|
货厢尺寸(mm)
|
××
|
|
额定载客(人)
|
准拖挂车总质量(Kg)
|
||
|
驾驶室准乘人数(人)
|
3,2
|
载质量利用系数
|
|
|
接近角/离去角(°)
|
17/12
|
前悬/后悬(mm)
|
1500/2545,1500/2805
|
|
轴数
|
4
|
轴距(mm)
|
1995+2855+1350,1995+3200+1350,1995+3800+1350,1995+4600+1350
|
|
轴荷(Kg)
|
6500/6500/18000(二轴组)
|
最高车速(Km/h)
|
89
|
|
其它
|
罐体尺寸(直段长×直径)(mm):7100×2350,罐体前部为清水罐,罐体后部为污水罐,污水罐(直段长×直径)(mm):3950×2350,污水罐有效容积:15.7立方米;清水罐(直段长×直径)(mm):3150×2350,清水罐有效容积:12.6立方米;清水罐和污水罐为两个独立罐体,清洗功能时用清水罐,吸污功能时用污水罐,污水罐和清水罐不可同时满载。侧防护和后防护材料Q235,侧防护螺栓连接,后防护焊接连接,后防护断面尺寸50×330mm,下边缘离地高500mm。ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,型号:3631010-C2000。该车专用装置主要为污水罐和清水罐,用于下水道排污及疏通。采用1995+4600+1350 轴距底盘。车辆长与后悬一一对应,载质量与驾驶室准乘人数一一对应。
|
||
|
【底盘技术参数】
|
|||
|
底盘型号
|
DFH1310A9
|
底盘名称
|
载货汽车底盘（二类）
|
|
商标名称
|
东风牌
|
生产企业
|
东风商用车有限公司
|
|
外形尺寸(mm)
|
9800,10145,10745,11545×2500,2530×3100
|
轮胎数
|
12
|
|
接近角/离去角(°)
|
17/15
|
轮胎规格
|
295/80R22.5 18PR,11.00R20 18PR
|
|
钢板弹簧片数
|
3/3/10
|
前轮距(mm)
|
2010/2010,2030/2030
|
|
燃料种类
|
柴油
|
后轮距(mm)
|
1860/1860,1880/1880
|
|
排放标准
|
GB3847-2005,GB17691-2018国Ⅵ
|
||
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
DDi75E350-60
DDi75E300-60
|
东风商用车有限公司
东风商用车有限公司
|
7500
7500
|
257
220
|

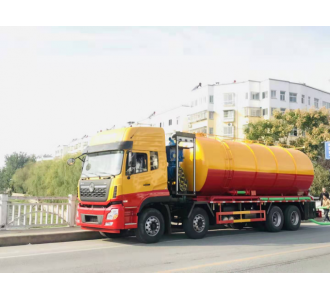

参考图片
● 天龙前四后八清洗吸污车主要性能及产品特点：
采用东风二类底盘DFH1310A9系列成熟产品，多种发动机可供选择，功率257KW额定转速2500R/min,排放达国六标准。
● 真空泵：极限真空度：-0.093MPA,最大抽气量：720M3/h,最高工作转速：1460r/min.水环真空泵，西门子技术，国内生产。
● 高压水泵：额定压力：160-180BAR,额定流量：270-300L/min/高压柱塞泵，国产优质大流量。
● 污水罐：8mm锅炉钢板制造，圆柱形，后盖自动开闭，倾翻卸料，可加装高液位报警保护装置。（罐体总容积33方，水污可自由分配）
● 清水箱：由2个管路联通的水箱组成，内置防波板，可加装低水位报警保护装置.
● 水管卷盘：液压驱动，正反转，无级调速。安装于污水罐后盖上，可缠绕存放DN22-25的专用胶管不少于60M。
● 专用胶管：国产优质DN22-25的下水道疏通专用胶管，耐高压，质量轻，摩擦阻力小，抗划伤能力强。标准配置管长：60米。
● 专用吸污管：优质PVC合成材质吸污管，轻质坚韧，内径102mm,长度10米。
● 喷头：标准配置 10 个喷头（标配）或68沉井喷头2个
● 三角形喷头：同时向前向后喷射。适用于完全堵塞的管道。（选配）
● 蘑菇形喷头：喷嘴以两种角度布置，有较大的推力，用于有油脂的管道（选配）
● 炸弹形喷头：喷嘴与喷头轴线成 15°或 30°夹角，通常情况下使用（选配）
|
序号
|
项目名称
|
主要参数
|
备注
|
|
|
1
|
整 车
|
车辆名称
|
前四后八清洗吸污车
|
|
|
底盘类型
|
二类改装底盘
|
|||
|
轴距mm
|
1995+3800+1350,
|
|||
|
总质量kg
|
31000
|
|||
|
额定载质量kg
|
12005
|
|||
|
2
|
发动机
|
燃油
|
柴油
|
|
|
功率kw
|
多种可选
|
|||
|
排放标准
|
国六
|
|||
|
3
|
动力输出
|
PTO
|
配有两个驱力窗口：1一个用于驱动高压水泵；2:备用
|
|
|
4
|
污泥罐
|
罐体容积m3
|
23m³
|
|
|
罐体材质
|
Q235碳钢
|
|||
|
罐体壁厚mm
|
≥8
|
|||
|
后盖开启
|
600排污后盖液压完全开启
|
|||
|
工作压力
|
全真空
|
|||
|
排污阀mm
|
100-150
|
|||
|
安全保护
|
1）物理防溢保护，2）超声波水位过载保护（选装）
|
|||
|
罐体举升
|
前举升，单顶双作用油缸，罐体可任意位置上、下作业，工作角度为50度甚至更大
|
|||
|
5
|
真空泵机组
|
真空泵类型
|
详见下表
|
|
|
真空度
|
全真空
|
|||
|
垂直吸程m
|
≥10
|
|||
|
水平抽吸距离m
|
≥50
|
|||
|
安全保护
|
1）真空度保护2）空气颗粒度过滤保护
|
|
||
|
6
|
排放系统
|
压力排放
|
过滤后的污水经吸污口反排回下水管道
|
|
|
7
|
水箱
|
水箱容积m3
|
10m³
|
|
|
水箱材质
|
Q235碳钢
|
|||
|
水箱壁厚mm
|
≥8
|
|||
|
安全保护装置、冬季使用保护
|
三重自动保护：1）水位过高、2）水位过低、3）无水；带有系统性的冬季防冻装置
|
|||
