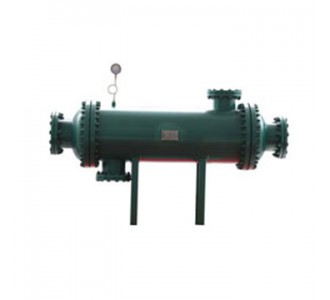

管壳式换热器由一个壳体和包含许多管子的管束所构成，冷、热流体之间通过管壁进行换热的换热器。管壳式换热器作为一种传统的标准换热设备，管壳式换热器在化工、炼油、石油化工、动力、核能和其他工业装置中得到普遍采用，特别是在高温高压和大型换热器中的应用占据绝对优势。通常管壳式换热器的工作压力可达4兆帕，工作温度在200℃以下，在个别情况下还可达到更高的压力和温度。一般壳体直径在1800毫米以下，管子长度在9米以下,在个别情况下也有更大或更长的。

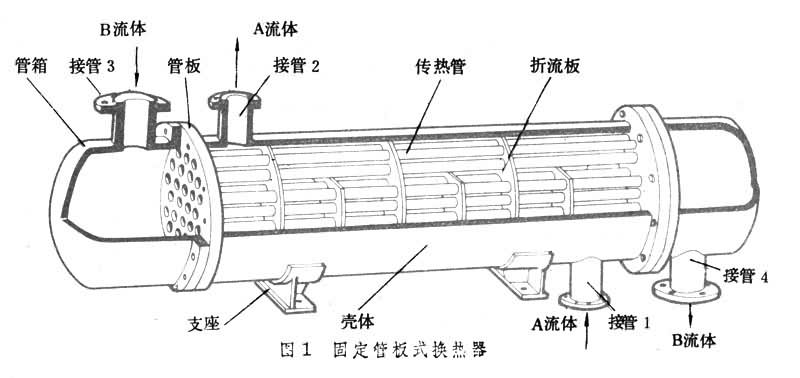

工作原理和结构  图1 [固定管板式换热器]


固定管板式换热器的构造。A流体从接管1流入壳体内，通过管间从接管2流出。B流体从接管3流入,通过管内从接管4流出。如果A流体的温度高于B流体,热量便通过管壁由A流体传递给B流体；反之，则通过管壁由B流体传递给A流体。壳体以内、管子和管箱以外的区域称为壳程，通过壳程的流体称为壳程流体 (A流体)。管子和管箱以内的区域称为管程,通过管程的流体称为管程流体(B流体)。管壳式换热器主要由管箱、管板、管子、壳体和折流板等构成。通常壳体为圆筒形;管子为直管或U形管。为提高换热器的传热效能，也可采用螺纹管、翅片管等。管子的布置有等边三角形、正方形、正方形斜转45°和同心圆形等多种形式，前3 种为常见。按三角形布置时，在相同直径的壳体内可排列较多的管子，以增加传热面积，但管间难以用机械方法清洗，流体阻力也较大。管板和管子的总体称为管束。管子端部与管板的连接有焊接和胀接两种。在管束中横向设置一些折流板，引导壳程流体多次改变流动方向，有效地冲刷管子，以提高传热效能，同时对管子起支承作用。折流板的形状有弓形、圆形和矩形等。为减小壳程和管程流体的流通截面、加快流速，以提高传热效能，可在管箱和壳体内纵向设置分程隔板，将壳程分为2程和将管程分为2程、4程、6程和8程等。管壳式换热器的传热系数，在水-水换热时为1400～2850瓦每平方米每摄氏度〔W/(m(℃)〕;用水冷却气体时,为10～280W/(m(℃)；用水冷凝水蒸汽时,为570～4000W/(m(℃)。

  管壳式换热器特点 ：管壳式换热器是换热器的基本类型之一，19世纪80年代开始就已应用在工业上。这种换热器结构坚固,处理能力大、选材范围广，适应性强，易于制造,生产成本较低，清洗较方便，在高温高压下也能适用。但在传热效能、紧凑性和金属消耗量方面不及板式换热器、板翅式换热器和板壳式换热器等高效能换热器先进。

  管壳式换热器分类：管壳式换热器按结构特点分为固定管板式换热器、浮头式换热器、Ｕ型管式换热器、双重管式换热器、填函式换热器和双管板换热器等。前 3种应用比较普遍。

★本公司可根据客户要求进行设计及制作。

★材质可以为碳钢和不锈钢。
