一、工作原理

使用前真空罐内须加满水,当罐内的水被水泵吸出,罐内产生负压（真空）后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源源不断的供水。

二、 特点及使用范围

真空引水罐使用于无自吸功能的下吸式水泵（水低泵高），YGL系列真空引水罐结构独特，真空度高，从而保证了水泵较高的工作效率，是代替真空引水泵的佳选择。

容积的确定可通过下列公式计算

（L+H）×S≤0.14V或V≥7（L+H）×S

式中L――吸水管垂直高度（吸水管垂直高度不大于6米）与水平长度之和；

H――真空引水罐高度；

S――吸水管截面积；

V――真空引水罐总容积。

三、使用方法

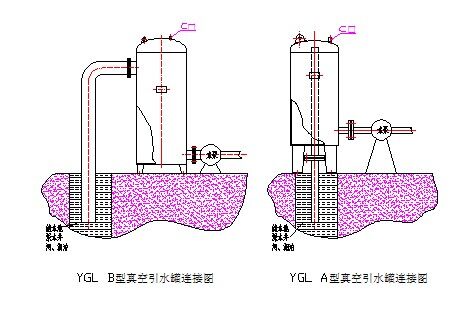

1.按图连接吸水管、真空罐、水泵。

2.往C口，在罐体内灌满水，关闭C口。

3.确认无漏水处后，即可启动水泵，投入正常使用

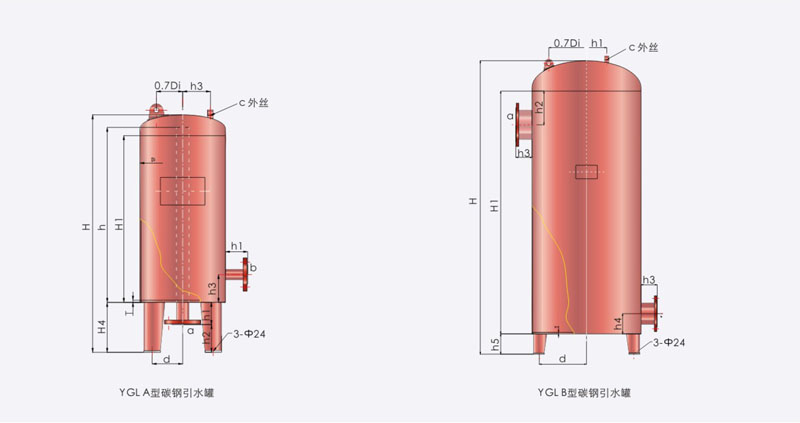

引水罐外形结构

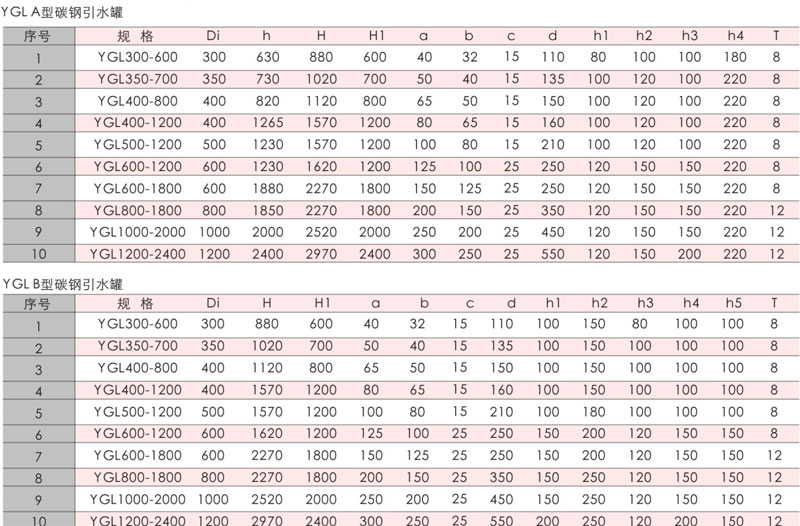

安装尺寸及参数表

★本公司保留对所有产品的外观设计和规格进行变更的权利。

★特殊规格可根据客户要求进行设计及制造。

★材质可以为碳钢及不锈钢。
