一、适用范围与用途

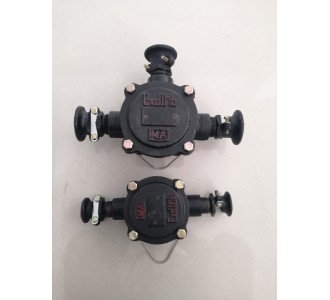

BHD2系列矿用隔爆型低压电缆接线盒 用途：本系列矿用隔爆型低压电缆接线盒适用于含有爆炸性危险气体（甲烷类）和煤尘的井矿中，供交流50HZ、127V（20A）、380V（25A）、660V（40-400A）、1140V（200-400A）的供电系统中，共信号、照明、动力设备等作电缆连接和分支之用。
1海拔不超过2000m；
2环境温度-20℃～+40℃；
3空气相对湿度不大于95﹪(+25℃时)；
4在有甲烷爆炸性气体混合物的煤矿井下；
5在无破坏金属与绝缘的气体和蒸气的环境中；
6安装类别:Ⅲ类；
7污染等级:3级。
二、型号含义
三、主要参数
型号 电压V 电流A 电缆 引入电缆外径
通量 mm
个
BHD2-400/（） 1140、660 400 2、3、4 Φ78
BHD2-200/（） 1140、660、380 200 2、3、4 主电缆Φ64分支电缆Φ39
BHD2-100/（） 660、380 100 2、3、4 Φ34
BHD2-40/（） 660、380 40 2、3、4 Φ25
BHD2-25/（） 380 25 2、3、4 Φ25
BHD2-20/（） 127 20 6 主电缆Φ25分支电缆Φ51
四、主要结构
接线盒有压盘（压紧螺母）、密封圈、堵板、金属垫圈、压板组成引入装置；由外壳、盖、引入装置组成一个完整的防爆壳体。壳体内设有接线座和内接地螺栓，壳外设有外接地螺栓。接线盒的进出电缆用压板来压紧，防止松脱，并用密封圈来密封，以防止形成传爆通路。
五、使用维护、保养与贮存
1、每次交接班时均进行一次不解体的检查，每周进行一次全面检查，检查内容包括：
a、导电接触部件是否牢固、可靠、完整；
b、电缆引入、引出线是否压紧并密封可靠；
c、绝缘瓷座是否完好无损，并清除腔内灰尘及污垢；
d、检查内外接地是否安全可靠；
e、用螺栓紧固后防爆间隙是否符合要求（防爆间隙按GB3836.2的标准要求检查）；
2、对不使用的通路，必须用堵板堵住并压紧，严禁形成传爆通路；
3、产品应放置在没有雨雪侵入、空气流通和相对湿度不大于90％的仓库中。
六、订货须知订货时须说明：
1、产品型号、名称、额定电压、额定电流、数量。
