一、概述及型号编制

本公司生产的防爆地漏外形美观、坚固耐用、结构合理、平战两用操作方便，适用于5级、6级人防工程。

防爆地漏二、用途

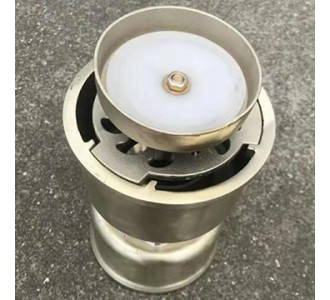

防爆地漏适用于新建或改建各类防空地下室中的扩散室、洗消间、防毒通道等需冲洗房间的排水地漏装置， 防爆地漏安装于通向人防防护区外的排水管上的防护区内端，平时处于关闭状态，不锈钢漏芯及外圈能有效的杜绝锈蚀。将漏芯放置在阀腔里，并顺时针方向旋转约60度即可完全密闭锁紧（反之逆时针方向旋转60度即可退出），密闭时可防止爆冲击波及其他有毒气体进入防护区，起到安全防护的作用。战时该地段染毒需清洗时，可将地漏打开，进行排水。 防爆地漏经模拟核爆试验，达到五级人防的抗爆要求。

三、产品分类

按材质分为：一般防爆地漏和不锈钢防爆地漏。

按照型号划分为：DN50、DN65、DN80、DN100、DN150

四、规格型号

防爆地漏的规格型号比较少，主要是DN50、DN65、DN80、DN100、DN150等，常规使用的防爆地漏型号为DN50—DN100。

联接方式：丝扣联接。

常用口径：DN50、DN65、DN80、DN100。

五、工作原理

1、抗爆冲击波正在大于等于0.1MPa。

2、适用介质：无腐蚀性及杂物水。

3、防护效率＞95%。

六、优势分析

1、原理：加厚铸造主体，利用无机械原理水封密封。

2、材质：优质环保材料，本体由不锈钢或黄铜制成，精致；密封体由优质ABS(工程塑料)制成，耐冲击、耐高压80℃。

3、排水量大，绝排水量需要超过1.1升/秒，洗衣机大排水量时也不会返水。

4、清理方便可拆卸式防臭内芯，只需定期将内芯取出在水中清洗，清理十分方便！

七、产品材质

防爆地漏主要有铸铁、PVC、锌合金、陶瓷、铸铝、不锈钢、黄铜、铜合金等材质。

1、铸铁：价格便宜，容易生锈，不美观，生锈后挂粘赃物，不易清理。

2、PVC：价格便宜，易受温度影响发生变形，耐划伤和冲击性较差，不美观。

3、锌合金：价格便宜，极易腐蚀。

4、陶瓷：价格便宜，耐腐蚀，不耐冲击。

5、铸铝：价格中档，重量轻，较粗糙。

6、不锈钢：价格适中，美观，耐用。

7、铜合金：价格适中，实用型。

8、黄铜：质重，价格较高，表面可做电镀处理。

八、安装注意事项

防爆地漏安装在通向人防护区以外的排水管上的防护区内端。排水系统的所有管材及附件应采用钢管或给水铸铁管。安装时地漏的顶非面座低于地面5-10mm。
1、地漏是地面与排水管道系统连接的排水器具。
2、地漏的特殊之处：它排除的是地面水、水渍、固体物、纤维物多，毛发，易沉积物等。
3、中华人民共和国国家标准GB50015－2003《建筑给水排水设计规范》节选 4.5.10 地漏的选择应符合下列要求：应优先采用水封防臭地漏，4.5.10 据调查，钟罩式地漏，存在水封浅、扣碗易被扔掉之弊端，许多宾馆、旅馆、住宅等居住和公共建筑的卫生间内，地漏变成了通气孔，污水管道内的有害气体窜入室内，污染了室内环境卫生；自封地漏有磁铁，弹簧等原理的看似新颖，但是效果一般，因卫生间排水，水质差所以不能有效防臭，存在机械开合原理容易坏，不推荐家庭使用！
4、排水建筑规范第18章地漏G2010-040
地漏的主要功能：



防臭气、防堵塞、防蟑螂、防病毒、防返水、防干涸（主要指的是水封式地漏）
地漏的好坏主要从四个角度审核：排水速度、防臭效果、易清理性、无机械原理耐用程度。
地漏应具备四性：排水快、防臭味、防堵塞、易清理。
地漏，地漏，顾名思义就是要漏，地漏只漏的单一功能已经跟不上时代了。
地漏不但要下水速度快，最重要的还是要防堵塞，不然的话老得清理，就后患无穷了
