无卤低烟低毒环保型电线电缆
型 号
WDZ-BV 、 WDZ-RVS 、 WDZ-RVVP 、 WDN-BV、WDN-RVS 、WDN-RVVP 、ZR-BV 、ZR-RVS 、ZR-RVVP、NH-RVS 、NH-PVVP 、
NH-BV、NH-RVS、NH-PVVP、WDZ-KVV、WDZ-KVV22、WDZ-KYJY、
WDZ-KYJY23 、WDZ-KYJYP、WDZ-KYJYP23 、WDZ-VV、WDZ-YJV
WDN-KVV、WDN-KVV22、WDN-KYJY、WDN-KYJY23、WDN-KYJYP、
WDN-KYJYP23、WDN-VV、WDN-YJV、ZR-KVV、ZR-KVV22、ZR-KYJV、ZR-VV 、ZR-YJV、NH-KVV、NH-KVV22、NH-KYJV、NH-
VV、NH-YJV

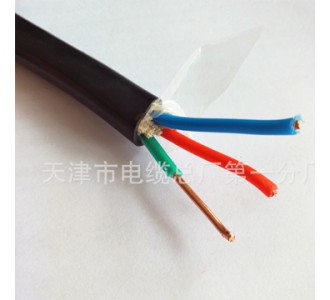

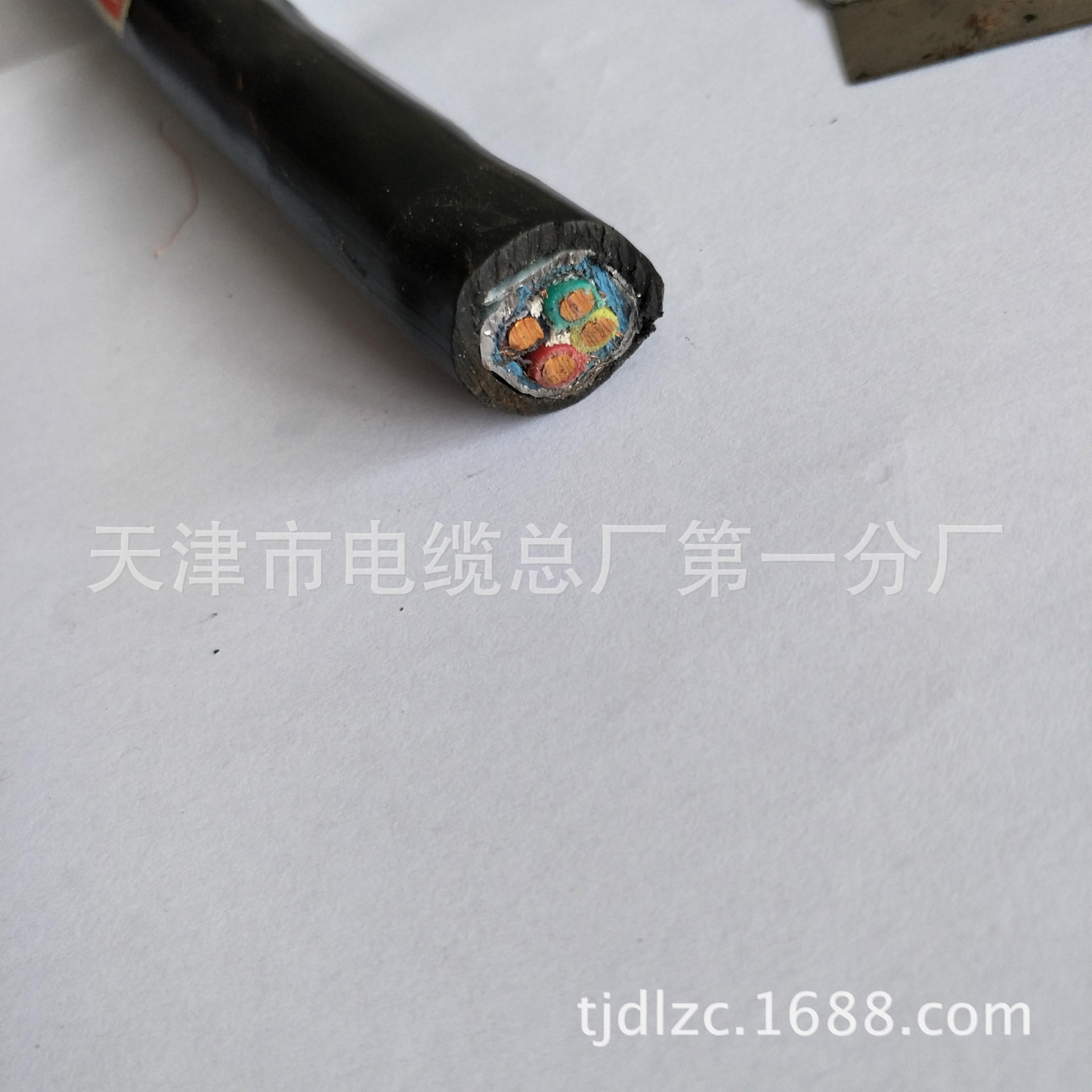

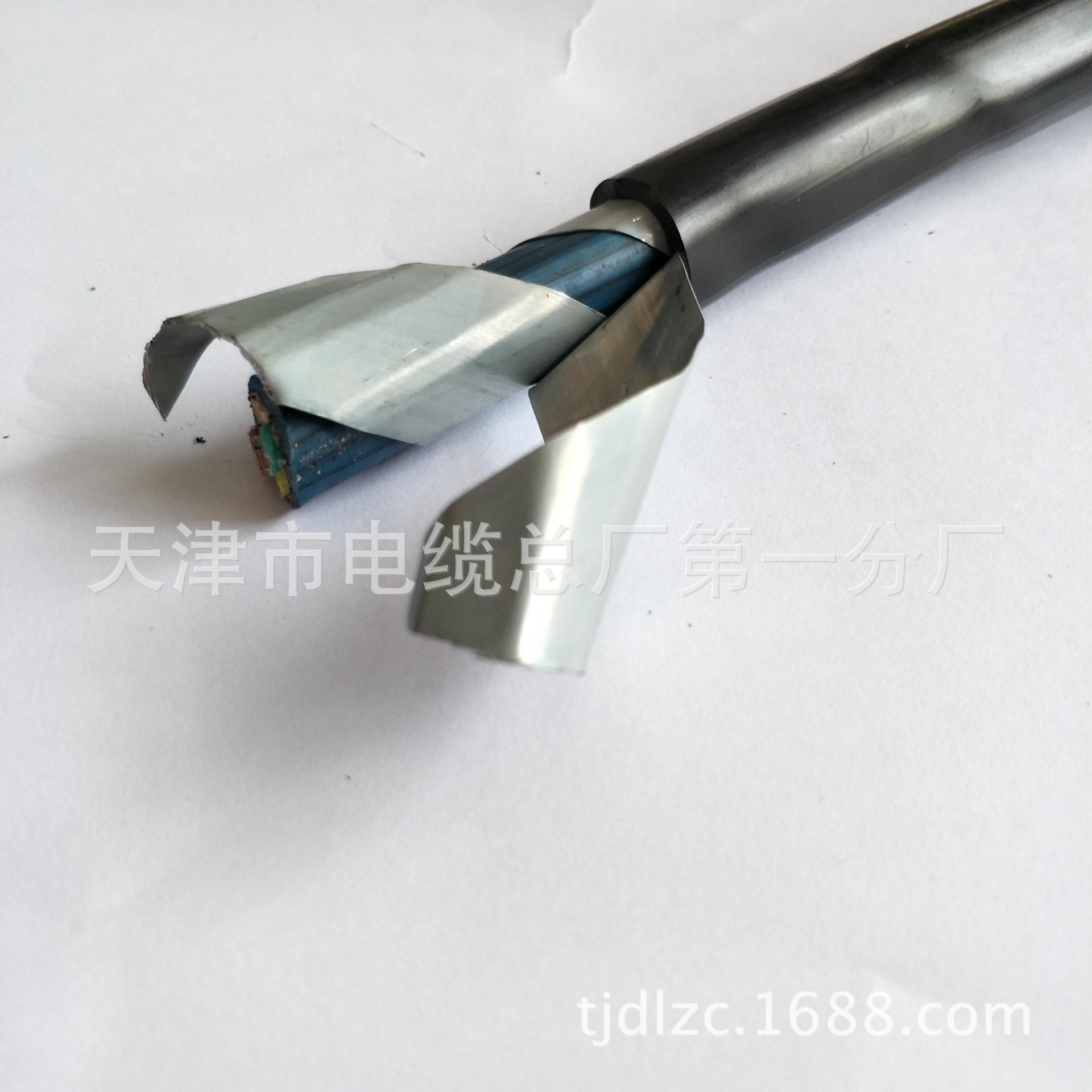

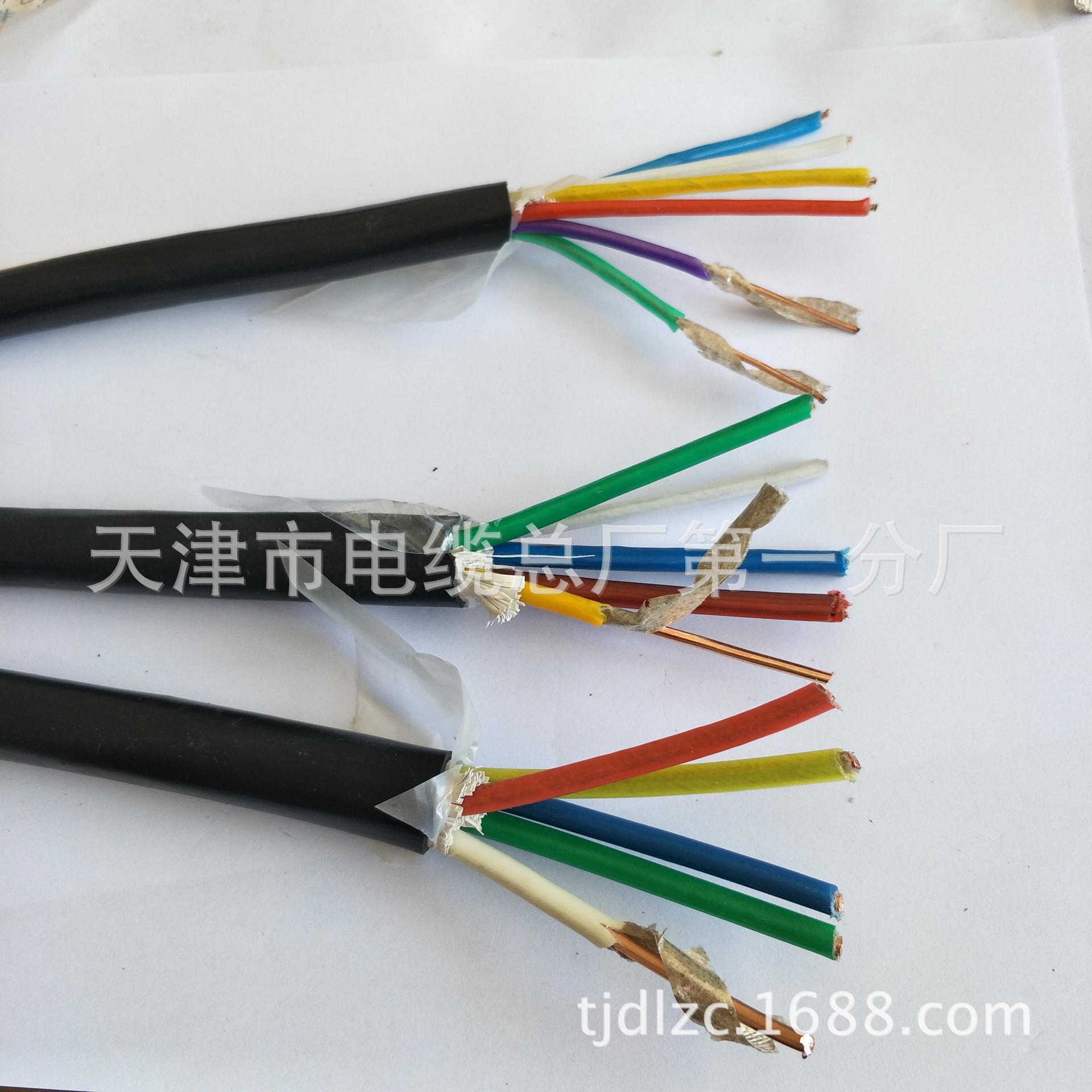

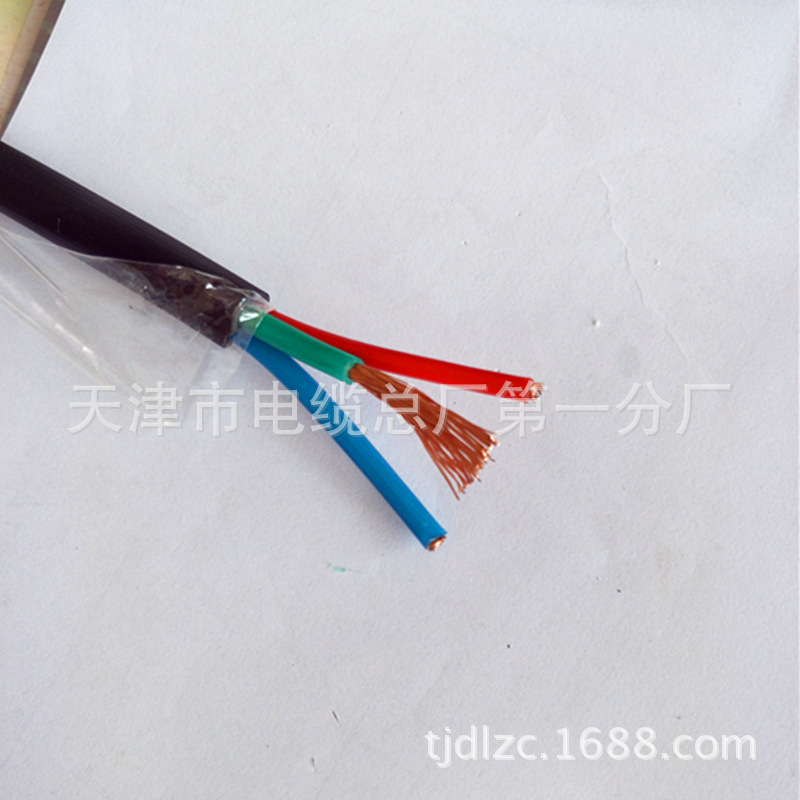

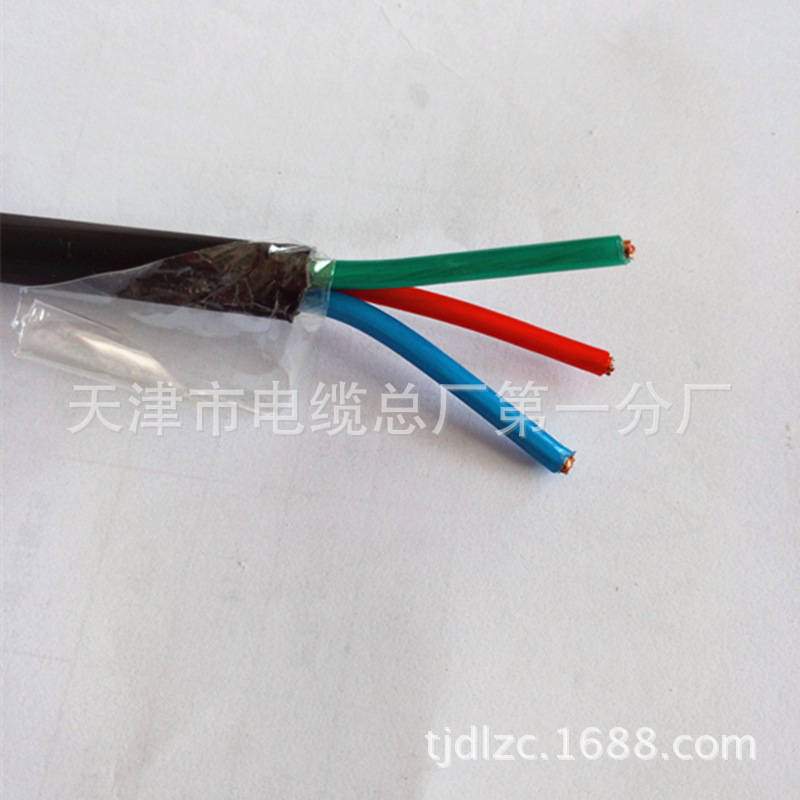

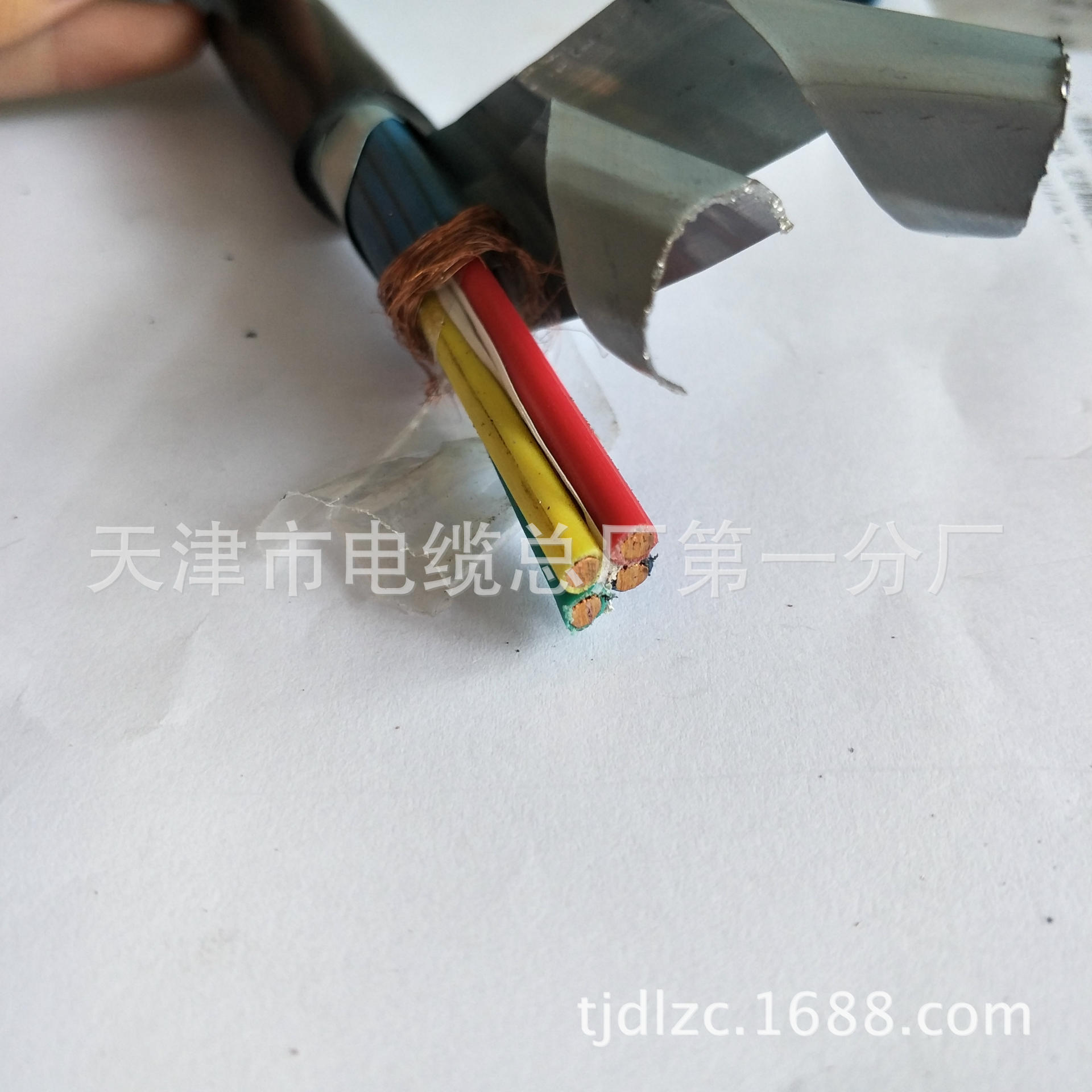

产品名称:低烟低卤、低烟无卤阻燃型交联聚烯烃绝缘控制电缆

、特点及用途
本产品适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业
等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有
害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在
耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。
执行标准
GB9330-88　Q/WTL11-2003
使用特性
1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV
2.电缆长期工作温度为：-20－90，-40－1053.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

主要技术指标
1.电缆应经受环境温度下工频电压试验3kV，5min不击穿
2.电缆的透光率应符合下表
电缆外径　D（mm）透光率电缆外径　D（mm）透光率D>407053.电缆的不延燃性（阻燃特性）:应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90
4.卤酸气体释放量，符合IEC754-1
5.燃烧气体的PH值和导电率，符合IEC754-2　PH4.3　电导率10μS/mm。
代号、名称及含义
项目代号含义系列代号DLDWLDK低烟低卤低烟无卤控制电缆绝缘材料VJEF聚氯乙烯交联聚烯烃丁腈热塑体护套材料VGS聚 热固性护套热塑性护套屏蔽材料PP2铜网或镀锡铜网铜带/塑复合带铠装材料2232钢带细钢丝导体种类ABR独股导体7股绞合
导体多股绞合导体
生产范围
截面(mm2)：0.5、1.0、1.5、2.5、4、6、10、16、25
主要用途
该产品阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心
、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

低烟无卤电线特性：
(1) 抗张强度比一般PVC电线大：一般PVC电线抗张强度大于1.05Kgf/mm2，而低烟无卤电线抗张强度大于1.2Kgf/mm2；
(2) 具有良好的耐候性(-30105)；
(3) 具备良好的柔软度(硬度为8090)；
(4) 具有非移性(因为此产品配方中不用添加可塑剂，故不会有移形性)；
(5) 燃烧时不会产生有毒黑烟(会产生少量白色烟雾)；
(6) 具有较高的体积电阻率：PVC电线一般为10121015Ω/cm3，低烟无卤电线大于1016Ω/cm3；
(7) 具有良好的耐高压特性：PVC电线一般耐10KV以上，而低烟无卤电线高达15KV以上；
(8) 具有良好的弹性和粘性。
