用途：

该机适用于BOPP、PET、CPP、CPE、PVC、PE、铝箔、纸张等各种卷状材料的分条、在生产过程中根据不同需要对材料进行切边、分切等。

特点：

1、本机属立式分条机，收放卷位于机器前后均可。

2、独立总控制屏，操作更灵活、方便。

3、放卷自动纠偏，光电眼适用于跟踪透明材料边缘及颜色。

4、放卷张力采用磁粉制动器控制。

5、收卷采用磁粉离合器控制。

6、废边自动吹吸装置。

7、走料长度自动计米。
型号 LFQ-1300
分切卷材 大宽度 1300mm
分切卷材 大直径 Φ600mm
分切卷材宽度 40～1200mm
分切速度 5～160m/min
纠偏误差 ＜±0.5mm
总功率 3.5kw
整机重量 1800kg
外形尺寸 2600×1100×1400mm


该机适用于BOPP、PET、CPP、CPE、PVC、等各种卷状材料的分条，在生产过程中根据不同需要对材料进行切边、分切等。

性能及特点
本机采用三相异步电机,保持加速中平稳运转；采用变频调速
自动计米、报警等功能；
收卷采用气动中心滑擦轴结构，装卸操作方便；
放卷采用光电自动纠偏修正系统，使不规则材料能正常分切
平刀纵切废边自动排放装置
键条式气胀轴上料 74MM1条

一、技术参数

1.幅宽：1100型

2.分切厚度：18g-300g/m2（视不同原材料而定）

3.原料放卷 大直径：φ1000mm

4.原料收卷 大直径：φ550mm

5.分切原料 大宽度：900mm

6.收卷气涨轴直径：φ74mm
7.同时卷取气动中心滑擦轴数量：2条（2轴收卷）

8.纠偏精度：±0.3mm

9.分切精度：±0.5mm

10.速度：10-200min

11总功率：4.55Kw

14.机身颜色：白色（其它颜色可选）

15.光电纠偏（根据不同原材料以及客户具体要求而定）


二、机器配置

1.放卷部分：
机架采用钢板结构
磁粉张力控制:张力控制范围10-50N.M
张力磁粉采用10kg磁粉控制器 ?(放卷使用)
1只
穿料轴采用键条式气胀轴穿料形式
1条
传动80导辊采用铝导棍，经过动平衡处理　采用静电消除
8条
基材可左右、平行调节：手动操作
光电纠偏系统1套

纠偏精度：±0.3mm
纠偏主机采用同步电机1台
电眼跟踪修正

2.主机部分

1）驱动和传动机构:
主动采用电机
主电机采用上海伟超三相异步电机4KW1台
变频器采用深圳正弦技术有限公司（4KW）
传动采用H型同步带传动机构
导辊:采用铝合金导辊并进行动平衡处理
铝导辊规格80 1130mm
2）牵引装置:
结构型式:主动牵引气动压紧式
压紧方式采用气缸控制
压紧气缸规格：φ30.15 2只
压紧辊采用盯晴胶辊（规格：φ110×1130mm 1条

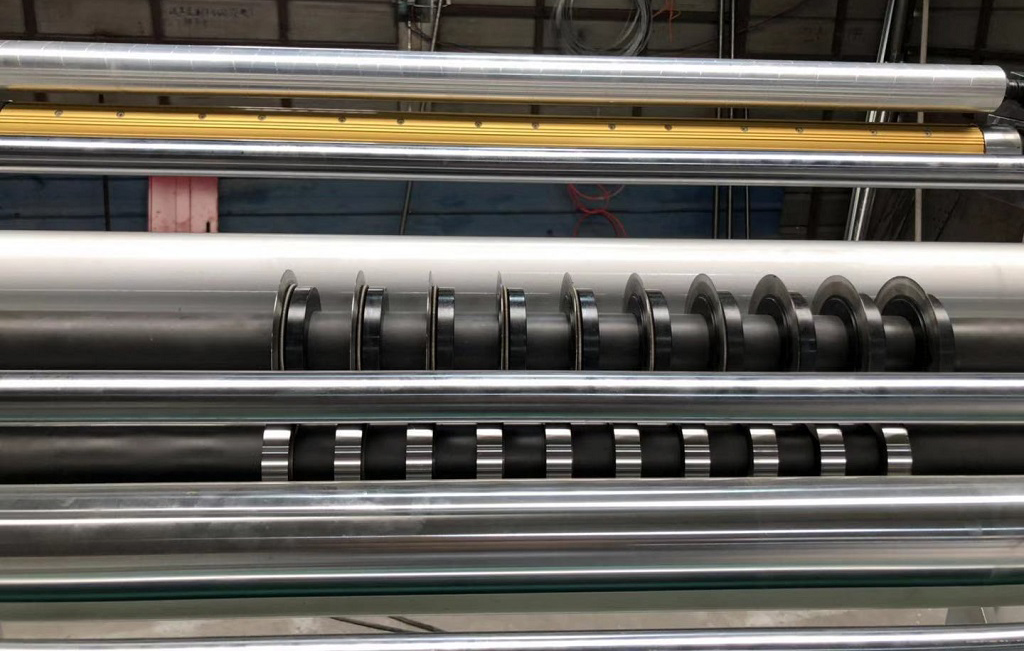

主动辊采用铁辊包盯晴胶辊（规格：φ110×1130mm1条圆刀直刀8副

3.收卷装置
结构方式：气动中心滑擦轴收卷（也可单轴收卷）
采用气涨轴（规格：φ74 2条
卷采用磁粉张力控收制:张力控制范围10-50N.M
4.排废料装置：排料方式：吹风排废料
主电机采用三相异步电机（规格：0.55kw）1台

5.控制部分：

该机的控制系统采用POC人机界面触摸屏全自动控制。
主机控制：主控制箱 。张力控制：放卷张力，收卷张力、控制的速度范围较宽、无论低速高速都具优良好的性能，收卷效果极佳。

本系统自带计米器计长；报警停车；自动定长。
可以予设分切长度停机

6.配套设施：
（用户自行负责）
电源：三相四线空气开关：电压380V 50Hz
1.5KW 空气压缩机


用途:

本机适用于玻璃纸、PET、OPP、cPP、PEPs.Pv及电脑肪伪标签、电子电脑、光学材料,膜卷、箔卷、各种纸卷、胶卷及印剧后之各种材料的分切。

主要技术参数
卷材宽度     1000m   1300mn
放料道徑  800mm   800mm
收卷道径  600mm   600mm
纸管内径  3'or 76mm(optional: 6or 152mm)
分切速度  10-450m/min 10-450m/min
纠偏精度  ≤0.1mm  ≤0.1mm
成品 小宽度  30mm  30mm
总功率    20Kw     20Kw
机器重量  4200Kwg  5000kg
外形尺寸  2400x4000x1900mm   2700x4000x1900mm
