大流量调水用贯流泵 品质之选该泵一般卧式安装使用。QGL系列潜水贯流泵是将潜水电机与贯流泵技术结合而产生的新型机电一体化产品，既保持了贯流泵本身的优点，又利用潜水电机技术、克服了传统贯流泵电机冷却、散热、密封等难题。它由电动机、减速装置和水泵组成一整体，装设在水下堤坝内部的机坑内，其进出水流道位于一条直线上，近似直圆筒形，水力损失少，提水效率高，且结构紧凑，安装、检修方便，泵站工程简单。

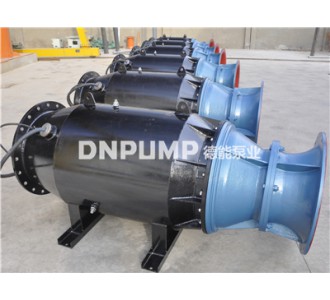

大流量调水用贯流泵 品质之选图片

近年来，随着我国社会城市化进度加快，市政应急防洪排涝成为很重要的一项任务，因而对低扬程、大流量的轴流泵提出了新的要求。其中采用横轴式结构的贯流泵得到了广泛重视，不仅大量使用在市政排水、供水中，在南水北调东线工程中也有淮安四站、金湖、淮阴三站、泗洪、刘老涧二站、邳州、蔺家坝、韩庄、二级坝等9个泵站采用了这种形式的泵。贯流泵实际是适用于低扬程、具有特殊结构的横轴式轴流泵。该泵的叶轮可以是固定式、半调节式或全调节式。从泵的吸入口至压出流道，液流沿着一条短而直的管状流道流动，所以泵装置的效率高、重量轻、安装维修方便且泵站投资少。

安装示意图

潜水贯流栗装置将电机、轴承及齿轮箱等设备布置在流道内，机组段采用全金属壳体。栗装置进、出水流道顺直，水力损失小，栗装置水力效率高；土建结构简单，开挖深度小；潜水电机与栗连成一体，结构紧凑；不需要润滑、冷却用水，不需要附加的散热设施等优点。

叶轮、导叶体与进、出水流道相互耦合的水力性能共同决定了栗装置整体水力效率的高低，在相同水力模型情况下，出水流道的水力损失与叶轮出口环量的回收效果是影响栗装置整体水力性能的主要因素。潜水贯流栗装置在导叶体出口处安装有灯泡体，若灯泡体设计不好将会直接增加灯泡体段的水力损失，进而导致出水流道的水力损失增加，甚至会导致灯泡体段内产生漩涡等不良流态，从而大幅度降低贯流栗装置的水力效率，严重时将会影响栗装置的安全稳定运行。灯泡体的水力损失占整个过流部件水力损失的比重相对较大，无论是灯泡体的水力损失还是对导叶体出口剩余环量的进一步回收都与灯泡体的设计直接相关。在灯泡式潜水贯流栗装置进、出水流道三维形体方面也开展了一部分研究工作，栗装置的水力效率获得了提高，但传统的潜水贯流栗装置采用水平式进、出水流道，但这种型式的进、出水流道出口顶高程较低，导致出水池翼墙的高度较大，增加了工程的土建投资；栗装置在低扬程运行时，存在传统的导叶体对叶轮出口环量的回收效果并不显著的问题。
