产品简介
PFE系列高性能叶片泵，共有单泵(PFE-31/41/51/32/42/52)及双联泵(PFED-4131/5141)八个系列75个规格。其排量范围为16.5～150ml/r，额定压力为21～30MPa，转速范围为600～2800r/min(PFE-21/61两个系列单泵，使排量范围扩展为5～250 ml/r)。
该泵设计工艺独特，采用偏心柱销式叶片结构，具有压力高、流量大、体积小运转平稳、噪声低、效率高、寿命长等优点。
该系列泵为插装式结构。机芯的设计、进一步降低了压力、流量脉动及噪声。前后侧板结构相同、具有对称的沟槽，且都采用液压平衡，保证了一致的变形和补偿，从而可以获得更好的容积效率。叶片及柱销根部供油系统的合理设计，保证了叶片与定子间的良好接触，并使得流量损失为较小独特的设计、高精密加工和材料的合理选择使得泵具有非常好的寿命指标。
PFE系列叶片泵品种规格齐全、性能优良可靠、结构简单合理、安装维修方便(安装连接符合ISO/SAE标准)、可广泛应用于机床、压力压铸机械、工程机械、冶金、矿山、轻工、化工机械、农业机械以及各类液压系统等领域。
FED -4131 070 /036 -1 D TO
1 2 3 4 5 6 7
1 结构代号：PFE为单泵 PFED为双联泵 2 系列代号 ：单泵（21.31.41.51）双联泵（4131.5141） 3 前泵或单泵排量：见参数列表 4 后泵排量：见参数列表 5 轴伸型式：1-圆柱形轴伸(标准型) 2-圆柱形轴伸(ISO/DIS3019) 3-圆柱形轴伸(高扭矩型) 5-花键轴伸 6 从轴端看旋转方向：D:顺时针 S:逆时针 7 油口位置：见油口位置示意图 单泵共有T(标准)、V、U、W四种油口相对位置 双联泵共有TO TV UV UW UG等32种油口相对位置
单泵性能参数 ：
型 号 排量ml/r 额定压力kgf/cm2 输出流量L/min 驱动功率kW 转速范围r/min 重量kg 油口通径
进口 出口
PFE─ 21005 5.0 210 4.8 3.5 900~1800 6.5 3/4" 1/2"
PFE─ 21006 6.3 5.8 4.0
PFE─ 21008 8.0 7.8 5.5
PFE─ 21010 10.0 9.7 6.5
PFE─ 21012 12.5 12.2 8
PFE─ 21016 16.0 15.6 10
PFE─ 31016 16.5 210 16 6.5 800~1800 9.5 5/4" 3/4"
PFE─ 31022 21.6 23 10
PFE─ 31028 28.1 33 14
PFE─ 31036 35.6 43 18
PFE─ 31044 43.7 55 23
PFE─ 41029 29.3 210 34 14 700~1500 14.5 3/2" 1"
PFE─ 41037 36.6 45 18
PFE─ 41045 45.0 57 23
PFE─ 41056 55.8 72 30
PFE─ 41070 69.9 91 37
PFE─ 41085 85.3 114 47 700~1000
PFE─ 51090 90.0 210 114 47 600~1500 25.5 2" 5/4"
PFE─ 51110 109.6 141 58
PFE─ 51129 129.2 168 69

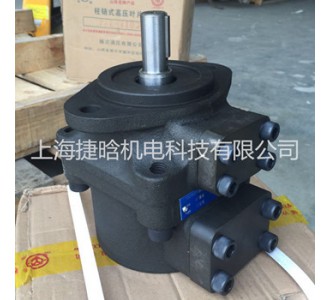

PFE─ 51150 150.2 197 80上海供应山西榆次PFE-41056-1DT叶片泵
