风力发电基座专用灌浆料

  --CGM早强高强、自流态、耐久性



一、  用途

u  需高精度安装的设备设备基础的一次灌浆和二次灌浆。

u  钢筋栽埋及建筑、岩土工程的锚杆锚固。

u  建筑加固改造工程，梁柱接头、变形缝、施工缝浇筑。

u  道路、桥梁、隧道、机场等工程抢修施工使用。

u  铁路轨枕的锚固施工。

u  柱湿包钢加固用于灌注角钢和柱间隙缝。

u  钢厂、电厂、机械厂等的快速修护灌浆。

u  风电设备地脚螺栓、锚栓基座的固定灌浆。

二、技术特点

▲早强高强浇后1-3天强度高达30Mpa以上，缩短工期。

　　▲自流态现场只需加水搅拌，直接灌入设备基础，自流，施工免振，确保无振动、长距离的灌浆施工。

　　▲ 微膨胀浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期

　　安全运行。

　　▲ 抗油渗在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。

　　▲ 耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。

　　▲ 耐侯性好 -40℃～600℃长期安全使用

　　▲ 低碱耐蚀严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。

三、试验指标

性能   型号	流动度（mm）		抗压强度（Mpa）			竖向膨胀率（%）			钢 筋 粘结力 （Mpa）	其他
	初始	30min	1d	3d	28d	3h	24h与 3h差
CGM	≤35s (流锥)	≤50s(流锥)	≥38	≥55	≥80	≥0.1	0.05	≥8		无泌水， 对钢筋 无锈蚀



四、风电灌浆料使用方法

　　1． 基础处理

　　清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

　　2． 确定灌浆方式

　　根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

　　3． 支模

　　根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。

　　4． 灌浆料的搅拌

　　按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。

　　5． 灌浆

　　灌浆施工时应符合下列要求：

　　1）.浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

　　2）.灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

　　3）.在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

　　4）.每次灌浆层厚度不宜超过100mm。

　　5）.较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。

　　6）.灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。

　　7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。

　　8）.设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。

　　9）.在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

　　10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

　　11）灌浆中如出现跑浆现象，应及时处理。

　　12）当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。

　　6、养护

　　1）灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

　　2）冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

　　3）在不同温度条件下的养护时间和拆模时间表

日最低气温（℃）	拆模时间（h）	养护时间（d）
-10～0	96	14
0～5	72	10
5～15	48	7
≥15	24	7



五、包装储存

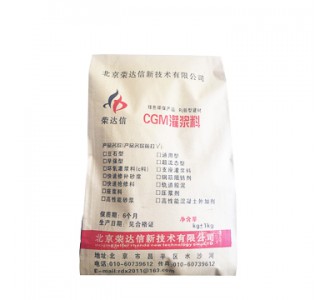

1、本品为塑料编织袋，包装规格为50公斤/袋。
2、本品未开封，宜在干燥、阴凉、通风包装处存放。在正常储存和运输条件下，保质期为12 个月。
