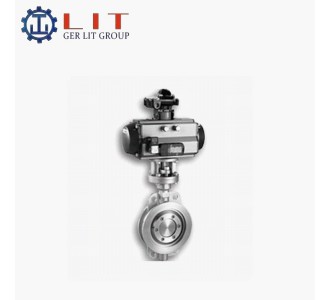

进口气动对夹式硬密封蝶阀

德国LIT力特阀门！经久耐用，价格适中，质量好，交货快捷，技术指导，性价比高=力特是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！

进口气动对夹式硬密封蝶阀概述：

德国力特气动对夹式金属密封蝶阀采用一个 “U” 型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭 0° ～ 10° 瞬间密封面仍处于滑动接触摩擦的弊病 , 实现蝶板在开启瞬间密封面即分离 , 关闭接触即密封的效果 , 达到延长使用寿命、密封性能好的目的。因此被广泛地应用到介质温度 ≤ 550℃ 的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

进口气动对夹式硬密封蝶阀产品特点：

1 、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2 、本蝶阀采用不锈钢 “U” 型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3 、本蝶阀的三维偏心距，经过严格的计算， “U” 型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4 、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5 、本蝶阀结构独特， “ 开关 ” 仅需转动阀杆 90° 即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6 、耐高温、耐低温、耐腐蚀性。

进口气动对夹式硬密封蝶阀采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸 :
GB/T9113.1-2000 ； GB/T9113.2-2000
GB/T9115.1-2000 ； GB/T9115.2-2000
结构长度 :GB/T12221-1989
压力试验 :GB/T13927-1992 ； JB/T9092-1999

进口气动对夹式硬密封蝶阀执行机构

采用新型系列 GT 型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列 AW 型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1 、齿轮式双活塞，输出力矩大，体积小。
2 、气缸选用铝金材料，重量轻、外形美观。
3 、可在顶部、底部安装手动操作机构。
4 、齿条式连接可调节开启角度、额定流量。
5 、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6 、 IS05211 标准连接为产品的安装更换提供了方便。
7 、两端调的节螺钉可使标准产品在 0° 和 90° 有 ±4° 的可调范围。确保与阀门的同步精度。

进口气动蝶阀附件名称功能说明

1：电磁换向阀：电磁换向阀是气动球阀的必配附件，让气动球阀产生打开和关闭的动作，双作用气动球阀应该选用二位五通电磁换向阀，单电控（单线圈，得电或者私电），或者双电控（双线圈，分别得电，具有记忆功能）；单作用气动球阀，气源故障时，气缸内部弹簧可以让阀门归位，应该选用二位三通电磁阀。

2：限位开关：限位开关功能是向远程反馈无源或有源点信号，用来验证阀门是否处于开和关的位置。

3：手操机构：手操机构的作用是当气源故障是，可以手动来操作阀门，带有自动/手动切换装置。

4：气源三联件：气源三联件的作用是对气源进行减压稳压和过滤杂质，以及供油轮滑电磁换向阀。

选型说明：以上附件为可选择配件，可根据需求来选择，公司气动球阀报价默认为不选择以上控制附件，电磁换向阀有AC220V或者DC24V可选，以及防爆或者非防爆，限位开关有机械式和感应式，也有防爆或者非防爆可选。

进口气动对夹式硬密封蝶阀主要技术参数

七、气动对夹式金属密封蝶阀　主要零件材质

订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
