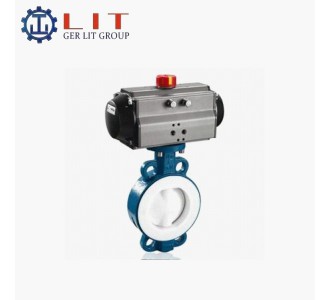

进口气动衬氟蝶阀
德国LIT力特阀门！经久耐用，价格适中，质量好，交货快捷，技术指导，性价比高=力特是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
进口气动衬氟蝶阀产品概述：
德国力特四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。
气动对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。
进口气动衬氟蝶阀产品特点：
1.气动对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。
2.气动对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
3.气动对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
4.气动对夹蝶阀寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。
|
技术规范 |
||
|
设计依据 |
GB标准 |
|
|
设计标准 |
GB/12238 |
|
|
结构长度 |
对夹链接 |
GB/12221 |
|
连接法兰尺寸 |
GB/12221 |
|
|
实验和检验 |
JB/T9092 |
|
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
|
参数技术 |
|
|
公称通径 |
DN15-400mm |
|
链接方式 |
对夹式 |
|
气缸选配 |
LAT系列、LAW系列、LAT Series、LAW Series |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
开关型、调节型、三段式（开度可调） |
|
公称压力 |
6、10、16bar（如需更高压力，请注明要求。） |
|
气源压力 |
双作用：4-8bar、单作用：5-8bar |
|
介质温度 |
W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
铸铁（Q）、碳钢（C）、不锈钢（P4、P6） |
|
密封材质 |
丁青橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46） |
进口气动蝶阀附件名称功能说明
1：电磁换向阀：电磁换向阀是气动球阀的必配附件，让气动球阀产生打开和关闭的动作，双作用气动球阀应该选用二位五通电磁换向阀，单电控（单线圈，得电或者私电），或者双电控（双线圈，分别得电，具有记忆功能）；单作用气动球阀，气源故障时，气缸内部弹簧可以让阀门归位，应该选用二位三通电磁阀。
2：限位开关：限位开关功能是向远程反馈无源或有源点信号，用来验证阀门是否处于开和关的位置。
3：手操机构：手操机构的作用是当气源故障是，可以手动来操作阀门，带有自动/手动切换装置。
4：气源三联件：气源三联件的作用是对气源进行减压稳压和过滤杂质，以及供油轮滑电磁换向阀。
选型说明：以上附件为可选择配件，可根据需求来选择，公司气动球阀报价默认为不选择以上控制附件，电磁换向阀有AC220V或者DC24V可选，以及防爆或者非防爆，限位开关有机械式和感应式，也有防爆或者非防爆可选。
备注：其他特殊密封材质和特殊温度可根据客户要求设计选型
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
如有不明，我公司工作人员会尽力为您解决问题！
德国（LIT）力特阀门中国代理商欢迎您的订购！
