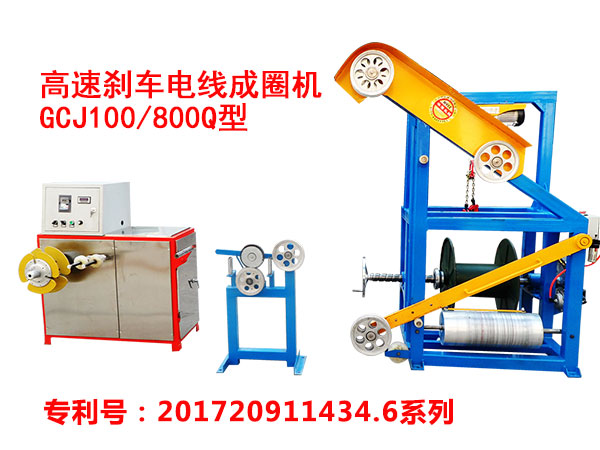

高速刹车电线成圈机GCJ100/800Q型

一、高速刹车电线成圈机用途：

GCJ100/800Q型高速刹车电线成圈机适用于电线成圈及打扎。该产品生产效率高、排线质量好，解决了业界小截面电线电缆成圈打扎与大线盘联动生产的难题。

巩义市长城海绵电线设备厂东莞市鑫兆电缆设备有限公司，生产电线电缆设备30多年，20多项专利形成系列化产品，500多种设备。为了更好的服务电线电缆企业，公司对于高速电线成卷机有三种系列12种设备：一是机械联动刹车有轴式杠杆升降放线机，二是自动刹车无轴顶锥液压升降放线机，三是气动刹车无轴顶锥电动升降放线机。三种放线设备各有千秋。第一种价格低，上盘费力气，弊端是长时间使用，刹车效果不好；第二种价格高，高速刹车效果特别好，可以杜绝线芯拉细；第三种价格合理，高速刹车效果特别好。第三种放线刹车机，采用无轴顶锥夹紧线盘，升降线盘采用电动葫芦，刹车采用气动刹车。第三种是电线电缆企业更新换代的理想设备。

二、高速刹车电线成圈机技术参数：

1、线盘外径： Φ320mm
2、线盘内芯： Φ130mm
3、线盘宽度 ：50～80mm（可调）
4、成圈线径 ：Φ3～8mm
5、收线轴转速： 0-500r/min
6、电机功率： 3kw（变频器）
7、调速控：4kw变频器
8、计米器：APM型（米数长短可调）
9、放线盘规格： PN630～800型
10、上盘装置：电动葫芦升降线盘
11、刹车形式：气动碟刹

三、高速刹车电线成圈机设备配置：

①GCJ100/800Q型主机一台；
②APM型单向计米机一台；
③ZFXQ800型自动涨紧气动刹车放线机一台气动刹车无轴顶锥电动升降放线机QSWD800型一台
