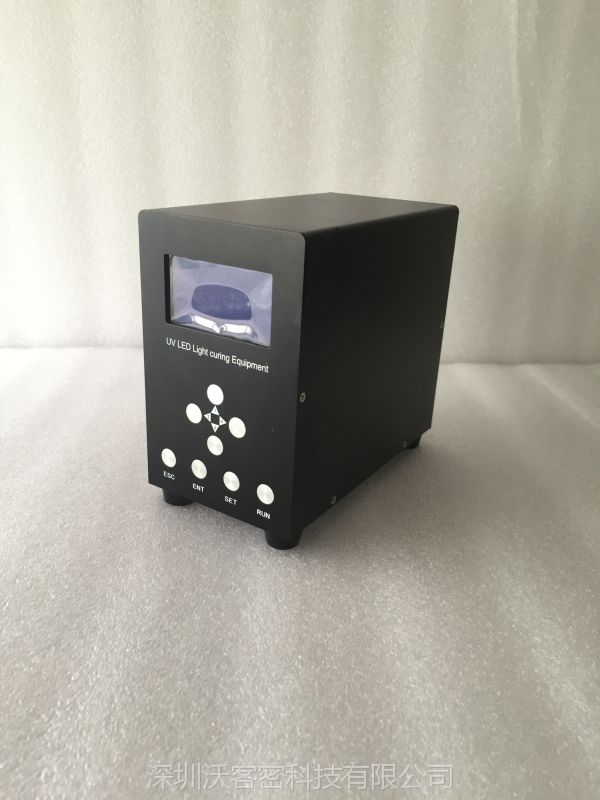

3、控制面板概述

① 液晶显示屏(LCD)

② 方向键 使用此键可以进行功能和设定操作。同时在4通道设备中，可作为4个照射头（CH1/CH2/CH3/CH4）开关控制按键。

③取消键(ESC) 停止操作或从功能菜单中退出。

④保存键(ENT) 使用此键可以将设置存储在设备中。

⑤设置键（SET) 使用此键可以进入设定模式。

⑥运行/停止键(RUN) 程序运行或停止。

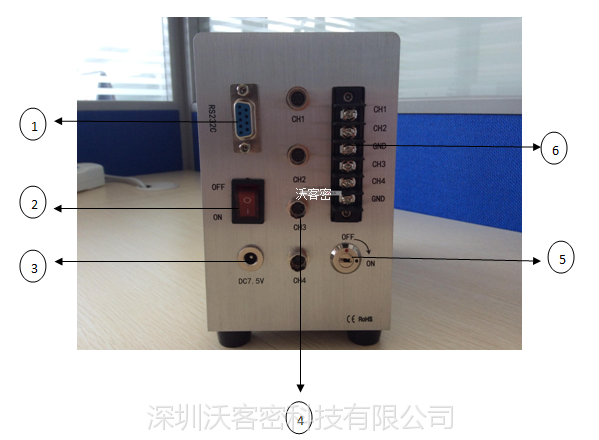

4、后面板概述

① RS232接口。

② 电源开关。

③ 电源插座。

④ 照射头接口。

⑤键盘锁 锁定后禁止参数设计，但可进行正常照射。

⑥ 脚踏开关接口。

UV固化机操作方法

1、开机准备

在使用本设备前，请根据需要连接脚踏开关、照射头、电源线，注意照射头不在对人的方向上打开电源开。

脚踏开关插头一端根据需要接入控制器后面板脚踏开关接头CH1(或者CH2\CH3\CH3),另一端接入GND.然后扭紧螺丝固定住。

照射头插入时请勿用力插拔，通过旋转找准方向轻轻插入即可自动锁死。捏住照射头连接处弹片轻轻一拉即可取下。

注意：

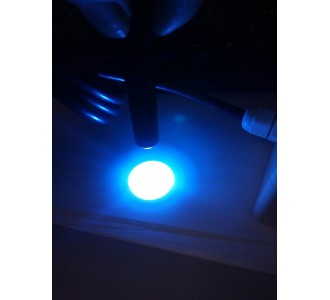

照射头放射出的紫外线对人体有害，请勿照射人体尤其是眼睛，使用时请佩戴RUNLED防护眼镜。使用及刚使用完设备后，照射头温度非常高，为避免***，请注意不要触碰。

2、照射模式说明

根据开机后页面对比

打开后面板钥匙锁，按RUN进行运行状态和停止状态进行切换

停止状态如下：

3、参数设置

停止状态下按SET键进入设置页面，通过方向键进行设置，设置好后按ENT键进行保存，按ESC键不保存设置退出设置页面，相应设置通过反白表示如下图：

每个通道都有5种模式可以选择

A:代表自动模式，可以进行功率和***时间设置。

M:代表手动模式，可以进行功率设置。

ST:代表STEP模式，可以进行步数设置 ，前边数字代表步数。选中ST后，反白在T上可通过SET键进入具体步骤设置。

CLOSE：代表该通道关闭，不进行照射。

PS:代表脉冲工作方式，此模式循环STEP模式，循环次数可设定。
