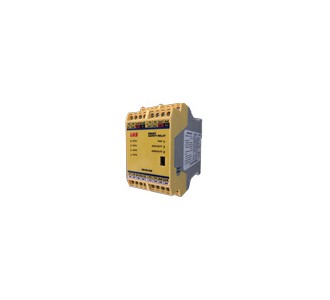

| SM 601 安全控制器 |
 |
多通道 可编程控制器模块 |
|
是一款可组态安全控制模块，应用于智能安全继电器，支持多种开关型安全元件输入（如急停按钮，安全门，双手按钮等），最大支持6路安全元件输入,2路继电器安全输出,4路半导体安全输出,可利用组态软件,设定安全控制逻辑,满足多种现场应用需求。 |
   |
| 产品选型 | 电 源 | 安全输入1CH | 输 出 | 订货编号 |
| SM 601AM | 24V AC/DC | 6CH | 2NO+4Tr | |
| 说 明 | ||||
| 技术性能 |
| 功能框图 |
外形尺寸(深×高×宽)： 114.5mm×99.0mm×22.5mm |
 |
 |
| 安全继电器应安装在至少为IP54防护等级的控制柜中，安全继电器均采用DIN35mm导轨安装方式。 | |
| 安装步骤如下： |  |
| 把仪表上端卡在导轨上； | |
| 输入元件：CH1 | |
| 输入元件：CH2 | |
| 输入元件：CH3 | |
| 输入元件：CH4 | |
| 输入元件：CH5 | |
| 输入元件：CH6 | |
| 技术性能 | 技术说明 |
| 对应标准 | ISO 13849-1, ISO 13849-2, ISO 62061, IEC 61508 1-7, IEC 60204-1, IEC 60664-1, IEC 61326-1, IEC 61326-1, IEC 61326-3-1, IEC 60947-1, IEC 60947-5-1, IEC 61000-6-2, IEC 61000-6-4 |
| 符合性能指数（PL） | e（ISO 13849-1, GB/T 16855.1） |
| 安全完整性等级 (SIL) | 3（IEC 61508, IEC 62061, GB/T 20438, GB 28526） |
| 可对应安全类别C | 4（ISO 13849-1, GB/T 16855.1） |
| 安全输出触点 | 3NO+1NC |
| 停止类别 | 0（IEC 60204-1, GB 5226.1） |
| 使用环境温度 | –20 ～ +60ºC（无结冰） |
| 保存环境温度 | –40 ～ +85ºC（无结冰） |
| 定脉冲耐电压 | 6kV （1.2/50μs）（输入 - 输出） |
| 耐振动 | 10 ～ 55Hz 单振幅 0.35mm |
| 保护等级 | IP20 |
| 额定电源电压 | 24V AC/DC －15% ＋10% |
| 消耗功率 | 24V AC：240mA 以下 24V DC ：90mA 以下 |
| 过电流保护 | 内置、电子式 |
| 最小适用负载 | （参考值） 5V DC/10mA（初始值） |
| 释放缓冲时间 | 紧急停止开关 30ms 以下 |
| 过电压类别 | III |
| 额定绝缘电压 | 250V AC |
| 机械性耐久性 | 1000万次以上 |
| 额定值 | AC-15 5A/230V AC DC-13 5A/24V DC |
| 重 量 | （约） 165g |
