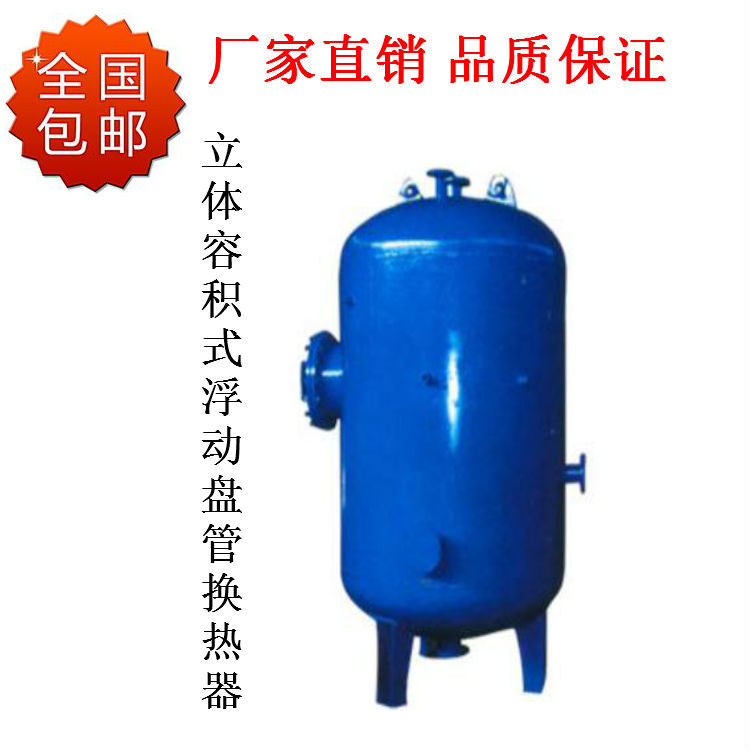

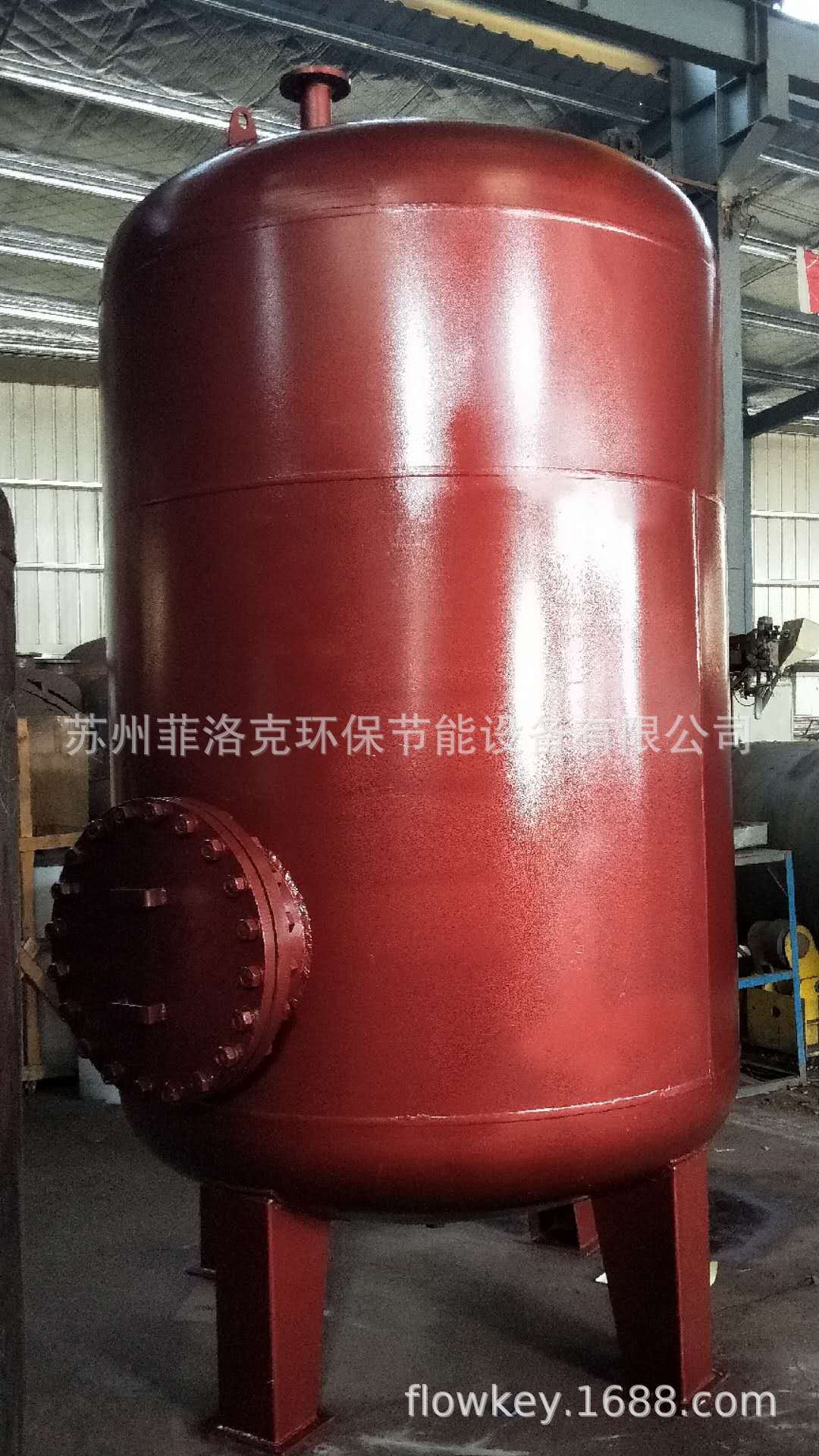

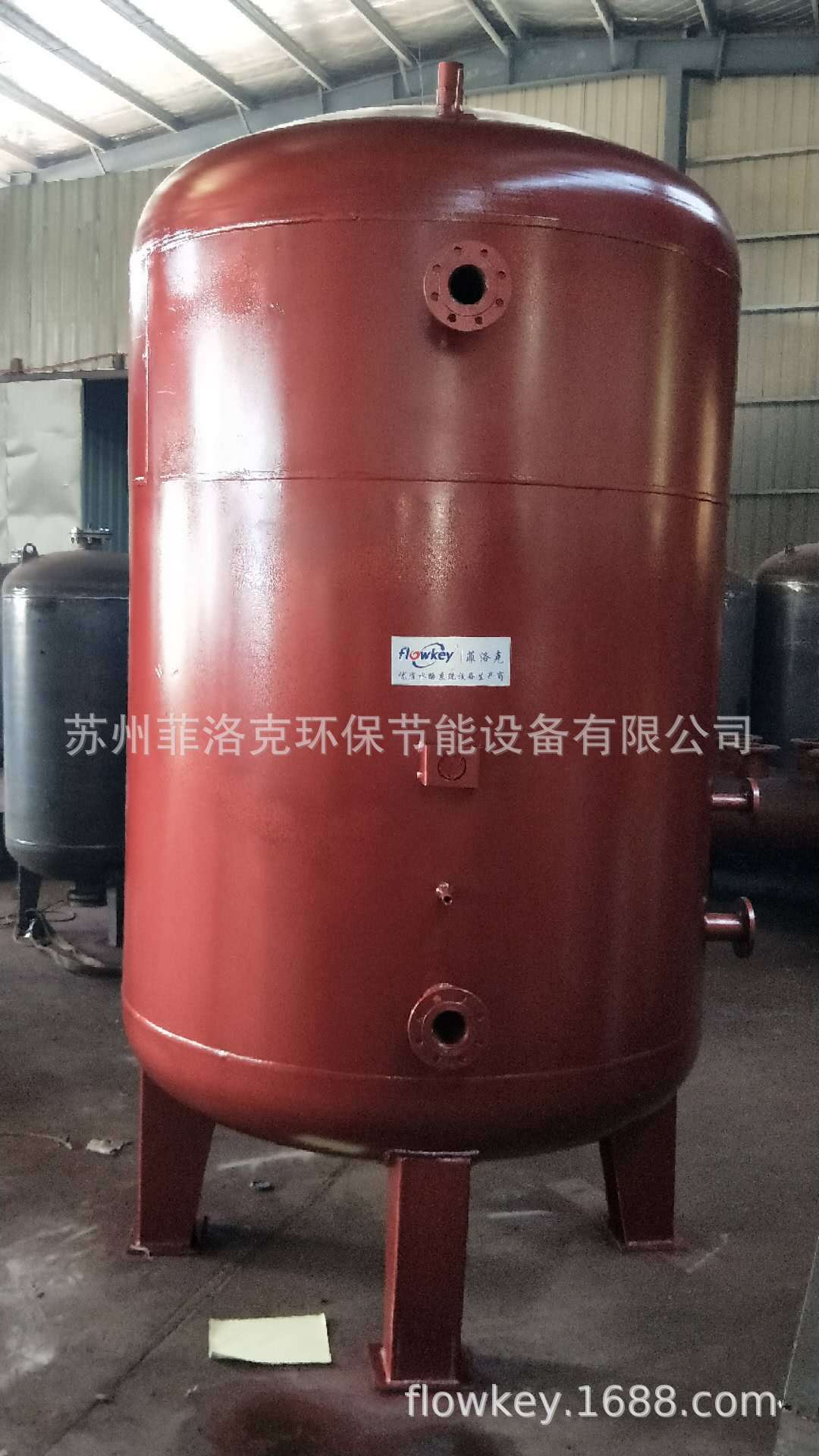

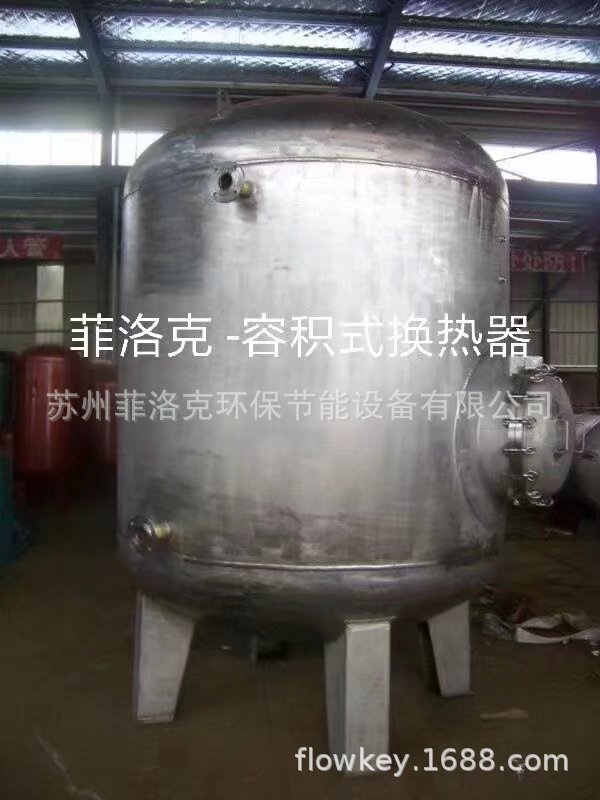

容积式换热器/半容积式换热器
系列容积式换热器是从建筑部建筑设计总院引进的新型专利换热器，它是在利用“RV-02”
双管束容积式换热器系列的成功经验后，克服老产品耗钢量大、对设备用房要求高及品种规
格少、选用局限性大等缺点而推出的全新一代容积式换热器，经过机电部华东测试中心站的
热力性能测定，其热力性能远超过其它同类产品，是目前热水用水单位***理想和明智的换热
设备。
RV03系列按容积有1.5m3至15m3共6种规格，相应每种规格可根据管程热媒种类分蒸汽型及
高温软化热水型，且每种型号按换热面积不同又分A、B、C三种型号，适用于不同的热水产
量时的选型。
RV04系列按容积有1.5m3至15m3共23种规格，也有蒸汽型及高温热水型两种热媒可供热，
每种型号又有A、B、C、D四种换热面积，适应不同的热水量需求。
|
|
项目 |
单位 |
数值 |
备注 |
|
基本技术参数 |
换热量 |
Kw |
|
|
|
一次侧进水温度 |
℃ |
|
|
|
|
一次侧出水温度 |
℃ |
|
|
|
|
二次侧进水温度 |
℃ |
|
|
|
|
二次侧出水温度 |
℃ |
|
|
|
|
设备罐体部分 |
罐体容积 |
m3 |
|
|
|
罐体设计压力 |
MPa |
|
|
|
|
罐体材质 |
/ |
|
推荐用304不锈钢 |
|
|
换热部分 |
换热面积 |
㎡ |
|
如不确定可不填 |
|
|
换热管材质 |
/ |
|
304不锈钢或紫铜二选一 |
|
控制部分 |
调节阀大小 |
DN |
|
如需要请填写规格 |
|
|
|
|
|
|
|
其它说明(如有请填写)：
|
||||
1）换热器须设安全装置，具体有以下三种方法：
换热器顶部装安全阀，安全阀开启压力不超过相应设计压力（订购安全阀时应申明），安全
阀的安装与使用应符合劳动人事部《压力容器安全技术监察规程》规定；
换热器顶部装设通大气的膨胀管（在条件许可的场合）；
设膨胀水箱或压力式膨胀罐与换热器相连，以承受罐体及系统膨胀量。
（2）换热器使用中应定期检验，每年至少进行一次外观检查，每三年至少进行一次内、外部
检验，每六年至少进行一次全面检验，检查与检验内容及要求按《压力容器安全技术监察规
程》进行。
换热器使用时，应根据被加热水水质与使用情况定期清理水垢，当被加热水硬度较高时应采
用适宜的软化措施。
热交换器前部应在安装时留出与管束长度相等的管束抽出空间。
板式换热机组简介 不同型号价格不同 欢迎咨询
菲洛克换热机组是由板式换热器、水泵、阀门、过滤器、配电箱、变频器、仪表及控制系统等由管路连接，在工厂预组装，安装在同一底座上的智能型
换热设备。机组运到安装现场后，只需连接一次侧、二次侧及补水管道，接通电源即可投入运行。同时机组具有机构紧凑，便于远程运输、 占地面积小、安
装现场就位灵活等特点。
工作原理
① 工作流程
机组由一次侧,二次侧及补水系统组成，一次侧指热量或冷量的提
供侧，二次侧指热量或冷量的接收侧，一侧次通过板式换 热器将热量
或冷量传递给二次侧，二次侧设有循环泵，通过循环水将热量或冷量
传递给用户。
控制原理
②机组设计
机组采用自动控制系统对机组进行自动及远程监控，达到热力站无人
值守自动运行。机组控制由具有测控功能的控制器、电 控柜、传感器、
执行机构及通讯系统组成。控制器通过与其相连的传感器和执行机构完成
对换热器和其它现场设备的数据采集和控制功能，传感器和执行机构应包
括温度传感器或温度变送器、室外温度传感器、压力变送器、差压变送器
、流量计、热量表、液位变送器、电动调节阀、变频器和电磁阀等。
③监控参数
室外温度：一，二次侧的供、回水温度，一，二次侧的供、回
水压力；（蒸汽的压力，温度，凝结水的温度）一次侧热量 。(蒸汽
流量）二次侧供水流量，补水流量，补水水箱水位，循环水泵和补
水泵的启停及运行状态等。
④ 执行机构
—次侧的电动调节阀，二次侧循环水泵变频器。补水泵变频器和电
磁阀等。
⑤ 温度控制
机组由带室外气候补偿的二次侧供、回水温度或二次侧的供、
回水平均温度控制一次侧电动调节阀；其它机组由二次侧供水温度
控制一次侧电动调节阀。用于采暖的机组可直接手动设定二次侧的
供水温度、回水温度或供回水平均温度来控制一次侧的电动调节阀
。可直接手动设定值班采暖的运行模式，可根据一次侧的回水温度
来辅助调节一次侧的电动调节阀。
⑥ 压力控制
按二次侧定的压力或供、回水压差，来控制二次侧循环水泵的运行频
率，或直接设定二次侧循环水泵的运行频率，按设定的补水压力，来控制
补水泵的运行频率，二次侧设有电磁阀（安全阀）当系统超过设定压力时
电磁阀{安全阀）自动开启泄水。
⑦ 通讯系统
机组控制器可在主动和被动方式下用标准的通信协议与监控中心进行数据通信。同时控制器具有显示操作功能，可对参数、报警设置等进行现场修改和设定。
设计原则
Ø 机组设计
菲洛克换热机组是按照国家相关规范，并结合自己多年的丰富经验进行设计的。设备和管路的布置，外形美观、管道接口流畅、压力损失小、检修方便
、便于操作和观测；机组的底座和支撑结构有足够的强度和稳定性；板式换热器的两侧留有维修空间，循环水泵的出口，避开板式换热器，管径同水泵出口
管径；一次俩介质为蒸汽时，其介质在管道内的流速小于40m/S 。 —次侧介质为热水时，其介质在管道内的流速小于2m/S；二次侧介质在管道内的流速小
于2.5m/S。换热机组管路及设备的压力降一次侧不超过100kPa .二次侧不超过120 kPa，设置固定的吊装点。

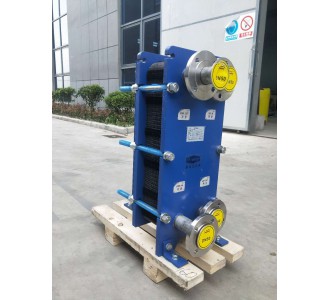

Ø 板式换热器
板式换热器的设计压力取一次侧或二次侧的最高工作压力，设计温度取一次侧或二次侧的最高工作温度。板片的材质根据工艺所使用的水质选取，单台
板式换热器的板片数不大于150片，垫片采用非粘结式橡胶垫片。单一工况下，机组中板式换热器不超过2台并联运行，机组内不设置备用板式换热器。压力
降，一次侧不得大于30 kPa ，二次侧不得大于50 kPa ，传热系数大于 3000W/m2.℃。
Ø 水泵
机组的额定循环流量小于或等于200t/h 时，选用一台循环水泵。额定循环流量大于200t/h 时，选用二台循环水泵并联运行。换热机组内的循环水泵根
据需要考虑是否设置备用泵，机组内设置置一台补水泵，根据需要考虑是否设置备用泵。
Ø 阀门及其他管路附件
机组与外界管道接口处使用的关断阀选用球阀，水泵的进出口选用闸阀或蝶阀，机组内的循环水泵出口设置止回阀。在循环水泵的入口管上，没罝安全
阀，安全阀的管径为机组回水管管径的1/5。安全阀按设计要求确定开启压力和回座压力。在机组的最低点设置泄水阀，泄水阀选用球阀。泄水阀的管径不
小于DN20。机组内的法兰与管道同心，并保证螺栓自由出入。法兰缧栓孔跨中布置。在一次侧的供水管道上和二次侧的回水管道上均设置过滤器，过滤器
能除去大于或等于2.0mm 的微粒。滤网使用不锈钢，并带有龙骨；过滤器应介质流向安装，其排污口朝向便于检修的位置。
优点
可供热，供冷或冷热共用。
高品质组件 主要组件采用国际知名品牌。
准确的选型 先进的计算机软件优化设计，设计更合理。
产品规格多 量身定做，经济合理。
运行费用低 采用世界先进技术，全智能化的自动控制设计；
达到真正的无人职守。远程监控，节约人力资源。
安装简便 只需要连接外管网和电源便可正常运行，占地面积小；
结构紧凑，高效、节能、低噪音。
