一、用途

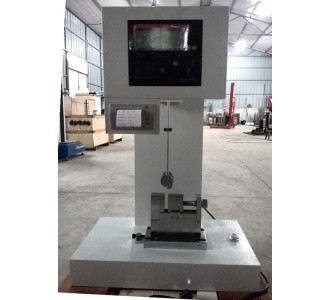

ZY-3003型数显悬臂梁冲击试验机主要用于硬质塑料（包括板材、管材、塑料异性材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定。是化工行业、科研单位、大专院校用于材料性能检测的理想试验设备。

二、特点

本冲击试验机主要技术参数完全符合ISO180、GB/T1843、JB/T8761等标准的要求。数显直观、结构简单、操作方便、数据准确是本试验机的几大特点。

三、技术参数

11、使用温度（15-35）℃

12、电源：AC220±10%     50HZ

13、冲击速度：3.5m/s

14、冲击能量： 5.5J（1J 、2.75J、11J、22J分别为选配）

15、冲击摆力矩：Pd1=0.535N·M

               Pd2.75=1.4737N·M

               Pd5.5=2.9474N·M

               Pd11=5.8949N·M

               Pd22=11.7898N·M

16、精度：角度（0.01°）   能量 （0.001J）

17、摆锤预扬角：150°±1°

18、打击中心距：335mm

19、冲击刀刃圆角半径：0.8±0.5mm

10、冲击刀刃至钳口上面距离：22±0.2mm

11、试样类型、尺寸。最佳试样为1型，为优选型。 （单位mm）

A型缺口     45°±1°    缺口底部半径   R0.25±0.05mm

A型缺口     45°±1°    缺口底部半径   R1±0.05mm

试样类型	长度L		宽度B		厚度D
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差
1	80	±2	10	±0.2	4	±0.2
2	63.5	±2	12.7	±0.2	12.7	±0.2
3	63.5	±2	12.7	±0.2	6.4	±0.2
4	63.5	±2	12.7	±0.5	3.2	±0.2

四、结构与性能

本试验机由机身、冲击摆、试样支座、测量装置、操纵机构等部分组成

1、机身：由一个横梁、角度定位机构、水平仪组成。

2、冲击摆：由一个上连接套、摆杆、摆锤、定位块、冲击刀刃等组成。摆锤能量由2个主摆锤及4套配重砝码组成。2个主摆锤分别为1J与大摆锤配重体。配重砝码有4套分别为2.75J、5.5J、11J、22J配重（配重砝码上均有钢印显示）。用户根据需要分别可以选择不同的配重砝码。

3、试样支座：由钳口支座、钳口组成。试验前可以根据试样要求（试验类型）选择适当的摆锤能量。

4、操纵机构：由释放机构、手柄组成。该机构是把冲击摆固定在150°的位置上，并自动落锤冲击。

5、测量装置：由一个数显采集系统组成。将试样受冲击后所消耗的能量显示出来。冲击能量按下面的公式计算：

E=Pd (cosβ-cosα)

式中：Pd——冲击白力矩（常数）

      α——冲击摆预扬角实测值（常数）

      β——冲击后升角

本试验中，只要测出升角β可以计算出能量E值。本试验机的数显系统就是根据以上原理设计出来的，因此可以直接读出最后数据。
