（1） 简介

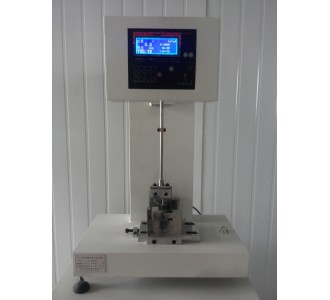

ZY-3002型本设备主要用于硬质塑料（包括板材、管材、塑料异性材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定。本冲击试验机主要技术参数完全符合ISO179、GB/T1043、GB/T2611、JB/T8762等标准的要求。显示直观、结构简单、操作方便、数据准确是本试验机的几大特点。
（2）仪器参数：
使用温度（15-35）℃
2、冲击速度：3.8m/s
3、冲击能量：7.5J 、（15J、25J、50J分别为选配）
冲击摆力矩：Pd7.5=4.01924N·M
               Pd15=8.03848N·M
               Pd25=13.39746N·M
               Pd50=26.79492N·M
精度：角度（0.01°）   能量（0.001J）
摆锤预扬角：150°±1°
打击中心距：395mm
冲击刀刃圆角半径：2±0.5mm
9、冲击刀刃夹角：30±1°
10、钳口圆角半径：1.0±0.1mm
11、试样类型、尺寸、支撑线的距离（单位mm）

试样类型 长度L 宽度B 厚度D 支撑线间距离
 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差
1 80 ±2 10 ±0.5 4 ±0.2 60
2 50 ±2 5 ±0.2 2 ±0.2 40
3 120 ±2 15 ±0.5 10 ±0.5 70
4 125 ±2 13 ±0.5 13 ±0.5 95

（3）仪器配置：
本试验机由机身、冲击摆、试样支座、测量装置、操纵机构等部分组成
机身：由一个横梁、角度定位机构、水平仪组成。
冲击摆：由一个上连接套、摆杆、摆锤、定位块、冲击刀刃等组成。摆锤能量由2个主摆锤及8个配重砝码组成。2个主摆锤分别为7.5 J与25J。配重砝码有4块为15J配重，其余4块为50J配重。
试样支座：由钳口支座、钳口组成。试验前可以根据试样要求（试验类型）选择适当的钳口。
操纵机构：由释放机构、手柄组成。该机构是把冲击摆固定在150°的位置上，并自动落锤冲击。
数据处理
冲击强度按下面公式计算
无缺口试样冲击强度a(kJ/m2)计算公式如下：
a=1000×E/(b×d)
式中：E——试样吸收的冲击能量（J）
         b——试样宽度（mm）
         d——试样厚度(mm)
2、缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口试样吸收的冲击能量（J）
         b——试样宽度（mm）
         dk——缺口试样缺口处剩余厚度(mm)
3、侧向缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——侧向缺口试样吸收的冲击能量（J）
         b——侧向试样宽度（mm）
         dk——侧向缺口试样缺口处剩余厚度(mm)
