1、简介

    ZY系列多功能电子拉力机用于各种材料的拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能底测定。

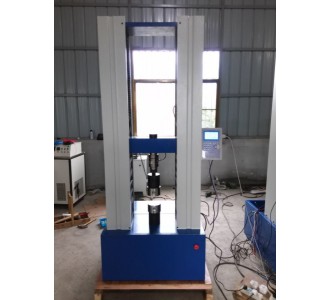

本机为龙门式机架，外观新颖大方。电脑数字调速系统，配备力传感器及伸长自动跟踪装置，稳定性好。电器采用PC机和接口电路板进行数据的采集、保存、处理和打印试验结果，可计算最大力、屈服力、平均剥离力、最大变形等一些材料底基本物理性能参数。试验过程中，微机实时采集力值和变形信号，软件显示“力值—位移”曲线，试验结束后，自动计算，保存参数，并可打印出用户所需要底报告形式。

2、 结构原理

    主机由电子调速系统、传动机构、测力系统和伸长自动跟踪装置组成。

    电子调速系统：本机采用交流调速，对应拉伸速度为1－Xmm/min（X为用户底要求），以最高速度返回。

    传动机构：电机通过带动丝杆传动，两根丝杆同步带动移动横梁。

         测力系统：主机移动横梁上装有测力传感器（传感器只受垂直力，不受扭力和测向力）保证测力准确，试验过程中，试样的受力情况可由传感器变为电信号输入。

        伸长跟踪装置：该装置用于测量试样的变形，可由外置的跟踪器，也可由内置的跟踪器跟踪。也可不用跟踪器，由电机内置的变形装置跟踪。

3、主要技术参数

        3.1 力值分辨率：0.01N

        3.2 系统精度：小于±0.3％

        3.3 速度范围：0－150mm/min（特殊要求可另定）

        3.4 伸长跟踪误差：±0.1mm

        3.5 电源电压：AC380V±10％   50Hz

        3.6 外形尺寸（长×宽×高）：750×660×2010

        3.7 净重：400KG

4.多功能电子拉力机特点

      自动清零：计算机控制试验指令后，系统自动清零；
      高智能：试验结束后，自动判别断裂，夹具自动返回初始位置
      多功能：更换不同的夹具，可进行不同的试验；
      自动换档：根据负荷的大小，切换不同的档次；
      改变速度：可任意改变试验速度
      控制方法：可选择试验力、试验速度、位移、应变等试验方法。
      功能超强：全程记录测试数据。提供保存、对比和追踪等功能服 务，可用鼠标任意找出试验曲线逐点的力值和变形数据分析，并可局部放大对比。
      多重保护：具有自动限位和超载自动保护功能。
      自动计算：自动计算各种试验结果，并可对报告任意修改
      自动测长：配备高精度编码器，自动测量位移行程及标点间伸长量。
      高品味：精雕细琢，线条流畅，加上高精度的软硬件技术及整合能力，充分体现精湛的制造工艺及灵巧的力度。

5.配置

    1、龙门双柱式。

    2、高精度传感器壹只
    3、高精度光电自动跟踪器
    4、万能试验机软件具有自动计算、存储、对比等功能

    5、有手动操作面板和软件操作面板两种选择
    6、高精度军工企业生产丝杆
    7、高性能电机传动、无噪音、无震动、运行平稳
    8、专用试验夹具

    9、19寸清华同方液晶电脑，惠普彩色打印机。
