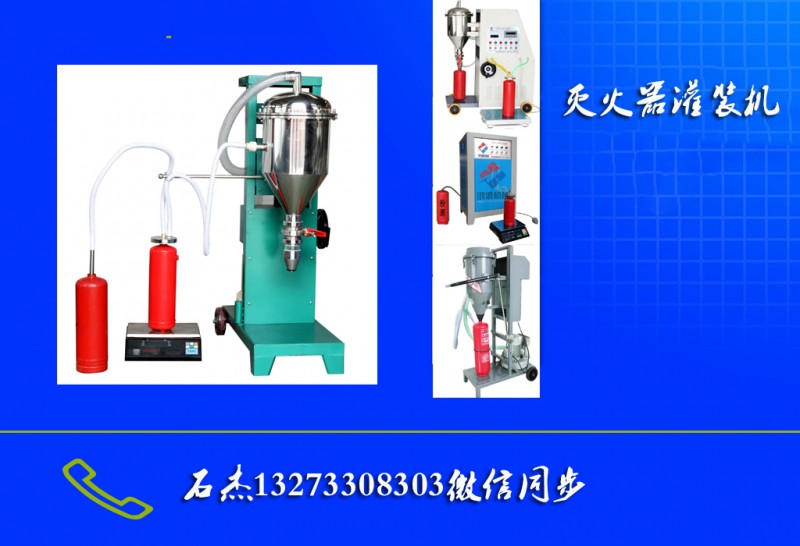

包括箱体1、拨叉机构、灭火器清洗灌装装置，拨叉机构和灭火器清洗灌装装置对应横向布置在箱体内部，拨叉机构包括拨叉轴和若干均匀分布在拨叉轴外壁的拨板，拨叉轴一端伸出箱体后连接步进电机；清洗灌装装置包括托板8、托辊和清洗灌装管，托板下方通过翻转轴装配在箱体上，翻转轴其中一段伸出箱体后对应连接有翻转机构；托板上方通过铰支座平行装配有两个托辊，托板一端设有连接其中一个托辊的驱动电机甲，两托辊通过传动带连接，托辊上方设有清洗灌装管，清洗灌装管侧壁设有指向两托辊之间的喷嘴，传送装置对应伸入箱体靠近在托板侧部；箱体内腔设有对应拨叉机构或清洗灌装装置的限位板，箱体内壁设有对应限位板的驱动机构，限位板随驱动机构沿托辊或拨叉轴的轴向移动。翻转机构包括气缸和扭臂，扭臂一端固连在翻转轴上，另一端铰接气缸；清洗灌装管进水端对应伸出箱体1连接在泵体上。箱体前侧设有对应拨叉机构的进料口，进料口上设有导板；托板上设有对应驱动电机甲的密封盒。[待清洗灌装的灭火器通过导板进入箱体后，拨叉机构将灭火器拨至清洗灌装装置，驱动电机甲驱动托辊使灭火器对托辊进行转动，同时泵体使清洗灌装管7喷出清洗灌装液对灭火器进行清洗灌装，清洗灌装完成后翻转机构后置托板翻转，使灭火器落入传动装置以进行下一步操作。

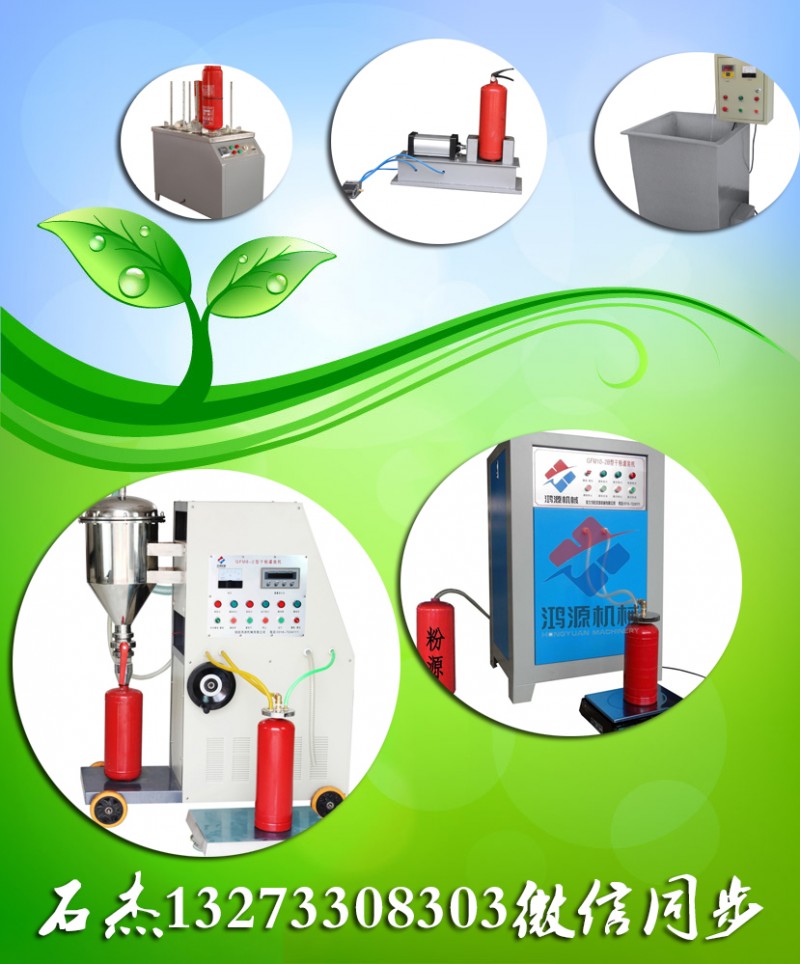

二丶灌装机运转流程：
传送装置包括传输支架和通过传动轮对应装配在传输支架上的传动链，传动链随传输支架中部向下凹陷没入水槽中；传动链两侧对应设有卡件，卡件为与灭火器相匹配的型板体，水槽侧部对应设有观察灯。翻转机构包括气缸和扭臂，扭臂一端固连在翻转轴上，另一端铰接气缸；清洗灌装管进水端对应伸出箱体连接在泵体上。箱体内壁设有相对应的两个支架，两支架中对应设有丝杠和导柱，限位板滑动装配在丝杠和导柱上，限位板上设有对应丝杠的驱动螺母；箱体外壁设有摇柄，摇柄对应穿过箱体侧壁通过锥形齿轮对应装配在丝杠上；丝杠两端通过转动副连接在支架上。

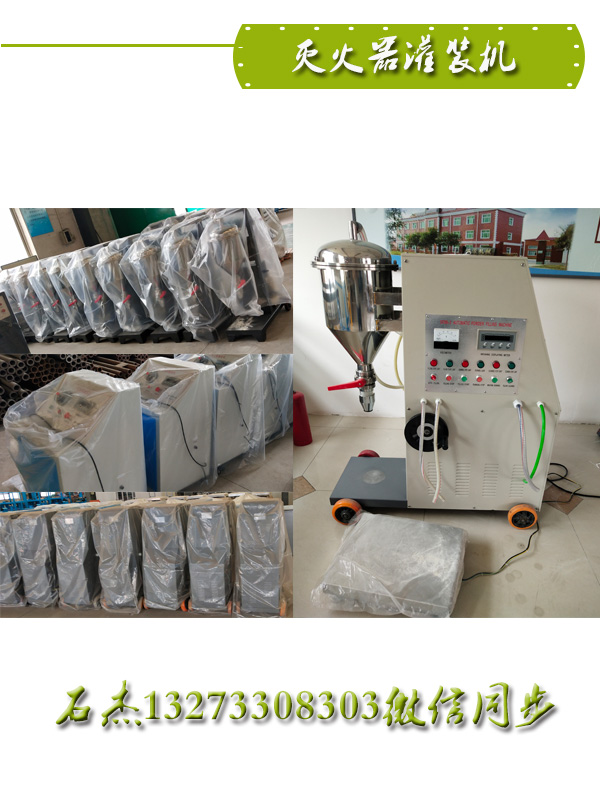

三丶内部构造：
两个托辊之间设有对应灭火器的狭缝，托辊外壁附着有海绵垫，托辊其中一端连接有磁石；四个拨板均匀分布在轴套上形成拨叉组，两个拨叉组对应装配在拨叉轴上，轴套上设有抵触拨叉轴的限位螺栓。拨叉组上设有限位螺栓，通过限位螺栓调整拨叉组的位置，使拨叉组适用于不同规格灭火器。箱体前侧设有对应拨叉机构的进料口，进料口上设有导板；箱体上盖板设有对应灭火器前端的地一刷体，限位板上设有对应灭火器前端后端的地二刷体；地一刷体沿托辊的轴向滑动装配在上盖板上；地一刷体上设有对应上盖体的限位螺栓；

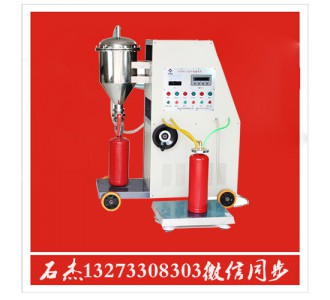

四丶灌装流程：
托板上设有对应驱动电机甲的密封盒。待清洗灌装的灭火器通过导板进入箱体后，拨叉机构将灭火器拨至清洗灌装装置，驱动电机甲驱动托辊使灭火器对托辊进行转动，同时泵体使清洗灌装管7喷出清洗灌装液对灭火器进行清洗灌装，清洗灌装完成后翻转机构后置托板翻转，使灭火器落入传动装置以进行下一步操作。设置海绵垫及磁石，通过磁石提高托辊与灭火器之间的挤压力，同时设置海绵垫，利用海绵垫提高二者之间的摩擦力；设置地一刷体和地二刷体，通过上述刷体对灭火器前端或后端清洗灌装管不易清洁的部分进行清理，提高清洁效果；设置拨叉组，利用拨板拨动灭火器，保证每次工位仅有一个灭火器进入清洗灌装装置进行清洗灌装。限位板可通过丝杠调节，结构简单，根据灭火器长度调整限位板位置，保证灭火器进入清洗灌装装置时位于托辊中部，便于进行清洁和下一步传送操作；地一刷体位置可调，使地一刷体可作用于较多规格的灭火器。
