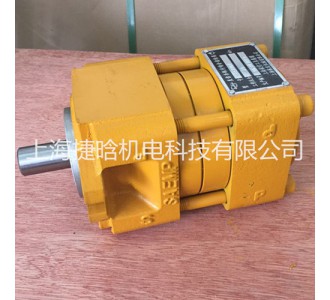

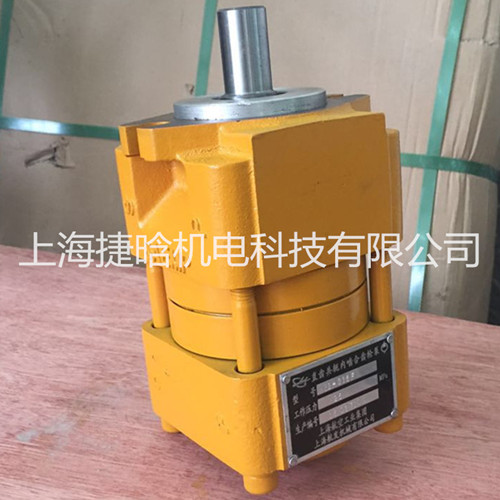

上海航发直齿共轭内啮合齿轮泵

概述

   NB系列直齿共轭内啮合齿轮泵是一种设计新颖具有国际先进水平的液压动力元件，它具有结构简单、噪音低。寿命长、污染敏感性小等优点。

工作原理：

    直线共轭内啮合齿轮泵，内外齿轮采用固定月牙板分开，齿轮采用直线共轭方式进行啮合。直线共轭内啮合齿轮泵其长寿命特性取决于耐磨性，内部机械表面及各功能零件之间有一层油膜保护层，几乎没有磨损，即使使用一般液压油，也不易磨损机件。
           另外，采用双极加压轴承压力差原理，在增加工作压力的同时，也改善了泵的工作条件，延长了泵的使用寿命。

适用范围：

    广泛应用于矿山机械、工程机械、塑料机械、冶金机械、电钻辅机、石油化工机械、食品包装机械、精密机床、通用机床等各种机械的液压系统，如：注塑机、试验机、橡胶平板硫化机、压铸机、弯管机、冲剪机、压砖机、电瓶叉车等。

单级低压： NB2-C20F  NB2-C25F ​ NB2-C32F ​ NB3-C40F ​ NB3-C50F ​ NB3-C63F ​ NB4-C80F ​ NB4-C100F ​ NB4-C125F ​ NB5-C160F​ NB5-C200F ​NB5-C250F

单级中压泵： NB2-D10F  NB2-D12F  NB2-D16F  NB3-D20F  NB3-D25F  NB3-D32F  NB4-D40F  NB4-D50F  NB4-D63F  NB5-D80F NB5-D100F NB5-D125F

NB5-D140F

双级高压泵： NB2-G10F  NB2-G12F  NB2-G16F  NB3-G20F  NB3-G25F  NB3-G32F  NB4- G40F  NB4-G50F  NB4-G63F   NB5-G80F NB5-G100F​ NB5-G125F​
齿轮泵换油方法：

1、固定周期换油法。这种方法是根据不同的设备、不同的工况以及不同的油品，规定液压油使用时间为半年、一年，或者1000～2000工作小时后换液压油。这种方法虽然在实际工作中被广泛应用，但不科学，齿轮泵不能及时地发现液压油的异常污染，不能良好地保护液压系统，不能合理地使用液压油资源。

　　2、现场鉴定换油。这种方法是把被鉴定的液压油装入透明的玻璃容器中和新油比较做外观检查，通过直觉判断其污染程度，或者在现场用pH试纸进行硝酸浸蚀试验，以决定被鉴定的浓压油是否需换。详情见现场鉴定液压油污掖压油外观判断与处理措施。
