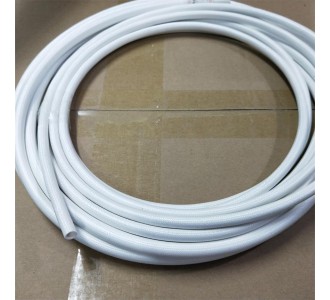

内纤外胶玻璃纤维套管，是由无碱玻璃纤维纱编织成管后，涂以硅橡胶高温处理而成。具有比硅树脂玻璃纤维套管更加良好的介电性能、自熄性和柔软性，广泛用于H级&N级电机、家用电器、电热设备、特种灯具等绝缘保护。
性能参数
|
项目 |
性能指标 |
|
耐温性 |
200℃±2℃ 168小时≥1/2原电压值 |
|
热老化 |
260℃、6小时、无裂纹 |
|
冷弯曲 |
无裂纹 |
|
水平燃烧 |
>30秒 |
|
燃烧（VW-1） |
>30秒 |
|
水解稳定性 |
不发粘、不变型、不软化 |
|
体积电阻 |
10″Wcm |
|
水解稳定性 |
不发粘、不变型、不软化 |
|
连续使用温度范围 |
-10℃ +200℃ |
|
型 号 |
测试条件 |
耐燃烧性 |
耐 温 |
平均电压 |
最低个别值 |
|
SGS-40 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
4000V |
3000V |
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
7000V |
5000V |
体积电阻：10″Wcm 自熄时间10秒
规格：(mm)
|
内 径 |
壁 厚 |
||
|
标称 |
公差 |
4000V |
7000V |
|
0.5-2.0 |
+ 0.20 -0.05 |
0.40 ±0.05 |
0.45 ± 0.05 |
|
2.5-3.0 |
+ 0.25 -0.05 |
0.40 ± 0.05 |
0.50 ± 0.05 |
|
3.5-5.0 |
+ 0.35 -0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
|
6.0-9.0 |
+ 0.50 -0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
|
10.0-12.0 |
+ 0.70 -0.05 |
0.60 ± 0.05 |
0.65 ± 0.05 |
最大规格可以做到内径35mm
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
A |
7000V |
6000V |
