沟槽式(卡箍)连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速,简易,
安全,可靠,不受安装场地限制,便于管道与阀门的维修保养,有隔振隔音与一定的角度范围内有克服管道连接不同轴
而产生仿差,解决温差所产生热胀冷缩等优点。
二,用途
沟槽式水力控制阀就是用水压控制的阀门,它由一个主阀及其附设的导管,导阀,针阀,球阀和压力表等组成。
根据使用目的,功能及场所的不同可演变成遥控浮球阀,减压阀,缓闭止回阀,流量控制阀,泄压阀,水力电动控制阀等。
工作原理相同,都是以上下游压力差△P为动力,由导阀控制,使隔膜液压式差动操作．完全由水力自动调节,从而使主
阀阀盘完全开启或完全关闭或处于调节状态。
当进入隔膜上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压
力值,所以将主阀阀盘推到完全开启的位置；
当进入隔膜上方控制室的压力水不能排到大气或下游低压区时,作用在隔膜上方的压力值就大于下方的压力值．所以
就会把主阀阀盘压到完全关闭的位置；
当隔膜上方控制室内的压力值处于入口压力与出口压力中间时．主阀阀盘就处于调节状态,其调节位置取决于导管系
统中的针阀和可调导阀的联合控制作用。
可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口．从而改变隔膜上方控制的压力值．控
制主阀阀盘的调节位置。

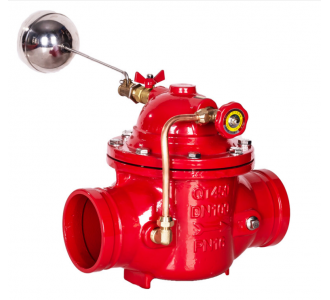

沟槽式遥控浮球阀
该阀用于工矿,企业,高层建筑中的水箱,水池,水塔的自动供水系统．或用作常压锅炉循环供水阀门,可控制水塔或池
液面,当水位达到预先设定水位时．阀门自动关闭,水位下降时阀门自动开启补水。保养简单,灵活耐用,液位控制准确
度高,水位不受水压干扰且关闭紧密不漏水,浮球可和主阀分离安装
作用与用途：控制水塔或水池的液面．保养简单,灵活耐用,液位控制准确度高,水位不受水压干扰且开闭紧密不漏水。
压力等级：PNl0,PN16,PN25
公称通径 尺寸(mm)
DN(mm) L A1 A H1 H F
50 240 140 335 210 265 168
65 250 140 335 215 310 180
80 315 145 345 245 350 210
100 340 155 365 305 460 284
125 400 165 385 365 520 310
150 405 180 410 415 570 370
200 460 205 465 510 840 463
