基本信息

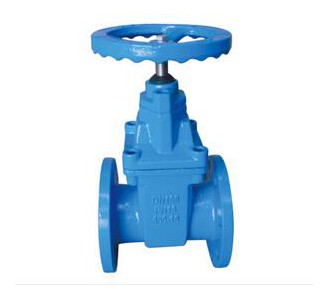

中文名称 法兰软密封闸阀
驱动方式 手动、电动
特 点 不会产生锈水
性 质 闸阀的更新换代产品
适用介质 水、油、水暖及其他非腐蚀性流体
产品概述
闸阀的更新换代产品，闸板被特殊橡胶整体包裹，利用橡胶的弹性变形使阀门密闭，达到零泄漏。阀腔内无闸槽，不滞
留杂物，阻力极小，开关轻巧。采用三道"O"型密封圈，密封可靠，独特的设计结构使"O"型圈可实现带压更换，不压盘
根，免维护。阀体内外均采用无毒环氧树脂静电喷涂，不会产生锈水，可满足直接饮用水要求。
零部件材料
名 称
材 质
阀 体 灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板 球 墨 铸 铁+三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫 丁 腈 橡 胶、三 元 乙 丙
密 封 圈 丁 腈 橡 胶
支 架 灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆 不 锈 钢
螺 栓 不 锈 钢
压 盖 球 墨 铸 铁、铸 钢
阀 杆 螺 母 铜 合 金
手 轮 (传 动 帽) 可 锻 铸 铁
技术参数
型号 Z45X-10 Z45X-16
公称压力 1.0MPa(10kgf/cm) 1.6MPa(16kgf/cm)
公称通径 40~500mm 40~500mm
密封实验压力 1.1MPa(11kgf/cm) 1.76MPa(17.6kgf/cm)
强度实验压力 1.5MPa(15kgf/cm) 2.4MPa(24kgf/cm)
适用温度 ≤200℃ ≤200℃
适用介质 水、油、水暖及其他非腐蚀性流体 水、油、水暖及其他非腐蚀性流体
驱动方式 手动、电动 手动、电动
适用范围 可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体
管线上作为调节和截流装置使用
