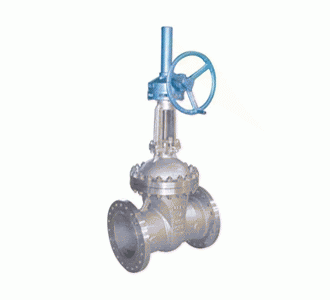

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，
阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）
、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力 PN16~PN160，阀体材料为碳素钢（Z540H-16C~160
Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R
Z540Y-16R~160R）的闸阀。
产品性能参数
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蚀性介质
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蚀性介质
Z540Y-16R-160R 16~160
1.6~16.0
Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 热烟气等
Z540Y-16PⅡ~0PⅡ 16~40 16~4.0
产品零部件材料
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z540H-16C~160 碳素钢 碳素钢 堆焊铁基合金 石棉石墨或柔性石墨
Z540Y-16C~160 堆焊硬质合金
Z540Y-16I~160I 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨
Z540W-16P~160P 铬镍钛不锈钢 铬镍钛不锈钢 本体材料 聚四氟乙烯
Z540Y-16P~160P 堆焊硬质合金 柔性石墨
Z540W-16R~160R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体材料 聚四氟乙烯
Z540Y-16R~160R 堆焊硬质合金
Z540Y-16PⅠ~40PⅠ 铬镍钛不锈钢 铬镍钛不锈钢 堆焊硬质合金 柔性石墨
Z540Y-16PⅡ~40PⅡ
产品外形及结构尺寸
Z540H、Z540Y、Z540W 型 PN16 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2140
350 550 1468 640 674 700 900 2600 640 3275
400 600 1780 640 950 800 100 2860 720 3920
450 650 1880 640 1300 900 1100 3170 720 4435
500 700 2110 640 1530 — — — — —
Z540H、Z540Y、Z540W 型 PN25 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2150
350 550 1468 640 680 700 900 2600 640 3290
400 600 1780 640 960 800 1000 2860 720 3940
450 650 1880 640 1310 900 1100 3170 720 4450
500 700 2110 640 1540 — — — — —
Z540H、Z540Y、Z540W 型 PN40 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 640 630 450 1052 2320 640 1720
350 850 1960 640 985 500 1150 2450 640 2040
400 950 2170 640 1430 600 1350 2940 640 3050
Z540H、Z540Y、Z540W 型 PN63 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 640 840
250 650 1580 640 530 400 950 2270 640 1410
300 750 1770 640 590 — — — — —
Z540H、Z540Y、Z540W 型 PN100 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 640 1700
250 650 1720 640 900 400 950 2390 640 2500
300 750 4890 640 1200 — — — — —
Z540H、Z540Y、Z540W 型 PN160 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780
