一、 简介

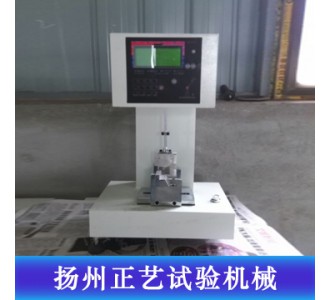

ZY-3002型本设备主要用于硬质塑料（包括板材、管材、塑料异性材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定。本冲击试验机主要技术参数完全符合ISO179、GB/T1043、GB/T2611、JB/T8762等标准的要求。显示直观、结构简单、操作方便、数据准确是本试验机的几大特点。
二、技术参数:
1. 冲击速度: 2.9m/s
2. 冲击能量: 1.0J 2.0J 4.0J 5.0J
3. 摆锤预扬角: 150°
4. 打击中心距: 230mm
5. 冲击摆力矩：T1.0=0.53590Nm           T2.0=1.07180Nm
               T4.0=2.14359Nm   T5.0=2.67949Nm
6. 钳口间距: 40mm 60mm  70mm 95mm
7. 冲击刃圆角: R2mm±0.5mm
8. 测角度精度：0.2度
9. 能量计算：
   分档：4档
   方法：能量E=势能-损耗
   精度：示值的0.05%
10. 能量单位：J，kgmm，kgcm，kgm，lbft，lbin可互换
12. 电  源: AC220V 50Hz

三、仪器配置：
本试验机由机身、冲击摆、试样支座、测量装置、操纵机构等部分组成
机身：由一个横梁、角度定位机构、水平仪组成。
冲击摆：由一个上连接套、摆杆、摆锤、定位块、冲击刀刃等组成。
试样支座：由钳口支座、钳口组成。试验前可以根据试样要求（试验类型）选择适当的钳口。
操纵机构：由释放机构、手柄组成。该机构是把冲击摆固定在150°的位置上，并自动落锤冲击。
四、数据处理
冲击强度按下面公式计算
无缺口试样冲击强度a(kJ/m2)计算公式如下：
a=1000×E/(b×d)
式中：E——试样吸收的冲击能量（J）
         b——试样宽度（mm）
         d——试样厚度(mm)
2、缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口试样吸收的冲击能量（J）
         b——试样宽度（mm）
         dk——缺口试样缺口处剩余厚度(mm)
3、侧向缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——侧向缺口试样吸收的冲击能量（J）
         b——侧向试样宽度（mm）
         dk——侧向缺口试样缺口处剩余厚度(mm)
