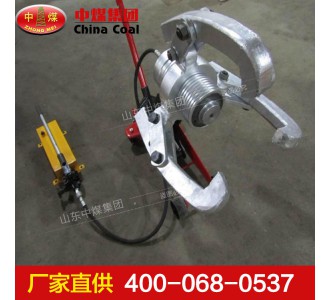

DYF分体式液压拔轮器工作原理

DYF分体式液压拔轮器是以液压起动杆直接前进移动，故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距，操作时只要把手前后小幅度摆动，油压起动杆前移，钩爪相对应后退，把被拉物体拉出。

DYF分体式液压拔轮器应用范围

DYF分体式液压拔轮器是一种替代传统拉马的理想化新工具。操作方便，使用省力，不受场地限制，本拉马结构紧凑，使用灵活，重量轻，体积小，携带方便，适用于工厂、修理场所。

DYF分体式液压拔轮器性能参数

型号规格：DYF-5、DYF-10、DYF-20、DYF-30、DYF-50；

安全负重T：5、10、16、25、45；

行程mm：60、60、60、60、100；

三爪调节范围mm：50-250、50-300、100-450、150-500、200-550；

泵额定压力MPa：40、63、63、63、63。

DYF分体式液压拔轮器使用方法与注意事项

1、使用时先把手柄的开槽端套入回油阀杆，并将回油阀杆按顺时针方向旋紧。

2、把钩爪座调整到爪钩抓住所拉物体。

3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出

4、液压拉马的活塞起动杆有效距只有50mm，故使用时伸距不得大于50mm，当没有拉出时停止，松开回油阀门，让活塞起动杆缩回去，调好后第二次再重复1、2、3步骤拉出为止。

5、欲使活塞起动杆缩回去，只须用手柄开槽端将回油阀杆按逆时针方向微微旋松，活塞起动杆在弹簧作用下渐渐回缩。

6、使用前应根据被拉物体的外径，拉距及负载力，选择相应吨位的液压拉马，切忌超载使用，避免损坏。

7、本液压拉马在-5℃~45℃中使用，采用（GB443-84）N15机械油；在-20℃~-5℃中使用，采用（GB442-64）合成锭子油。

8、为防止超载引起机具损坏，液压装置内设有超载自动卸荷阀，当被拉物体超过额定负载时，超荷阀会自动卸荷，而改选用更大吨位的液压拉马。

该产品已出口美国、法国、加拿大、印尼、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
