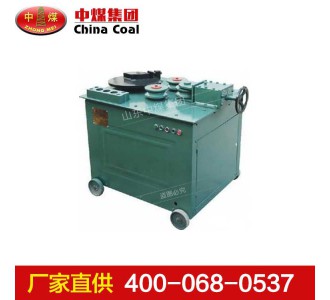

钢筋弯弧机包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢筋 进行双向弯曲。中心轴可替换，便于维修。

钢筋弯弧机主要技术参数

钢筋圆钢弯弧直径范围 螺纹钢（国际材质）：Φ12mm～Φ32mm

弯曲圆弧半径：≥150mm

弯弧速度：20m/min

电机功率：4Kw

电机型号：Y112S-4。

钢筋弯弧机的操作规程

1、检查机械性能是否良好、工作台和弯曲机台面保持水平；并准备好各种芯轴工具挡。

2、按加工钢筋的直径和弯曲机的要求装好芯轴，成型轴，挡铁轴或可变挡架，芯轴直径应为钢筋直径的2.5倍。

3、检查芯轴，挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空机运转确认正常方可作业。

4、作业时，将钢筋需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢筋的一侧方可开动。

5、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。

6、弯曲钢筋时，严禁加工超过机械规定的钢筋直径、根数及机械转速。

7、弯曲高硬度或低合金钢筋时，应按机械铭牌规定换标最大限制直径，并调换相应的芯轴。

8、严禁在弯曲钢筋的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐，弯钩不得朝上。

9、转盘换向时，必须在停稳后进行。

10、作业完毕、清理现场、保养机械、断电锁箱。
