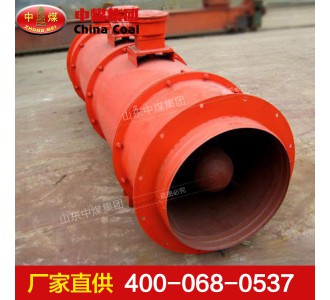

由进气筒、进气筒壳、风机外壳、叶轮、电动机、电动机外壳、导线及接线盒等部件组成对旋轴流风机。

对旋轴流风机工作原理

对旋轴流风机是采用空心轴与实心轴套在一起，轴中心线重叠的原理，使风机的两个叶轮可安装得很近。同时，采用在电动机外壳内壁开有沟槽的办法，解决两台电动机导线只有一个接线盒，而且接线盒在风机的内部。从而使整台风机结构紧凑，体积减小，重量减轻，效率提高到85％以上。由于风机外部没有接线盒，可以滚动运输，特别在遂道与矿井巷道内显示优越性。该风机两台电动机既能单独运行，也能一起运行。 　

对旋轴流风机优势

1、传动效率高。叶轮直接安装在电机轴上，改变了保守的传动结构，既避免了传动装置的频繁损坏，消除了能量损耗，也提高了风机装置的传动效率，同时也提高了使用效率。

2、对旋轴流矿用风机最高压力点的压力值较高，一般比普通带后导的轴流风机的压力高 1.2 1.3 倍。

3、静压效率高。由于采用对旋结构，减少了两级工作轮之间中的导叶，降低了风机内部阻力损失，提高了风机的静压效率。

4、最高效率高，高效运行范围广。对旋风机比前置导叶两级风机的最高效率高出约 8% 比后置静叶型两级普矿用风机最高效率高4% 5%其高效运行范围广。

5、轴流对旋风机使用灵活。对旋风机两级工作轮分别由两台电机驱动，因而对旋风机对应不同的使用状态，可进行各式各样的组合，使其中一级空转可组成前导加动叶级或动叶加后导叶级，亦可配备一个静叶作为附件，可以调节栅距以实现变风量调节。对旋风机可变转速和两转子的转速比来调节流量，这是对旋风机所特有的。

6、轴流对旋风机，有良好的逆向送风性能，回风量可达到 60% 70% 送风量。由于对旋风机可以利用电机的反转反风，既不需建扩散器和扩散塔，也不需建风机房和反风道，施工工艺简单，因此可大大缩短工期。与其他风机相比，其辅助设备少，控制环节少，平安可靠性好，可节约 70% 土建工程费。

对旋轴流风机适用范围

对旋轴流风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。

该产品已出口美国、法国、加拿大、印尼、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063
