斜井行人助行器是我公司一种新型上山辅助运人设备。《煤矿安全规程》规定，在垂深超过50m的斜巷必须配备机械运人装置，然而，对在垂深超过50m的坡度 较大、人员较少的斜巷，若装备人车或者架空“猴车”，投资大、维护费高，不经济。而使用行人助力装置，能显著减轻行走人员的体力消耗，具有投资少，易于操 作和维护，占用巷道空间小，可安装在巷道的一侧。

斜井行人助行器主要用途及使用范围

斜井行人助行器主要用于煤矿井下轨道上（下）山、采区上（下）山、暗斜井等大坡度（5°~40°）、长距离（一般小于1000）、行人体力消耗较大的巷道。系统组成：无极绳绞车、钢丝绳、张紧装置、轮系、助行手把等。电压等级：380/660V，660/1140V，配套电气均符合煤矿安全规程。根据用户需要可选配：a.全程急停装置，b.语音声光报警信号，c.自动运转控制系统。

斜井行人助行器技术参数

1、机头安装型式：悬挂式。

2、抱索器及手把型式：固定式。

3、驱动轮直径（包括轮衬）：Φ0.84m。

4、尾轮直径（包括轮衬）：Φ0.84m。

5、单托（压）绳轮直径：Φ150mm。

6、双托（压）绳轮直径：Φ150mm。

7、吊椅型号：L=1100mm。

8、吊椅间距：8-10米。

9、尾轮张紧型式：重锤张紧。

10、牵引钢丝绳：6×19S+FC-Φ16(1670Mpa)ZZ 无油。

11、托轮间距：8-10m。

12、最大运输量：大约200-400人/h。

13、钢丝绳运行速度：0.46-1m/s。

该产品已出口美国、法国、加拿大、印尼、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

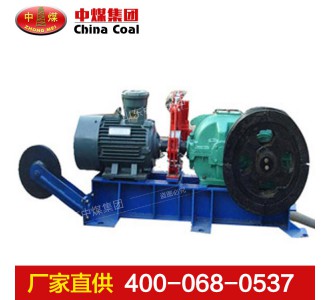

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
