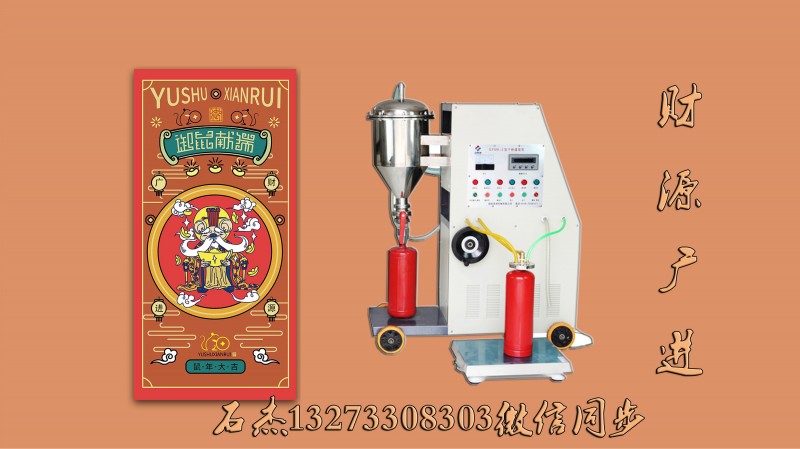

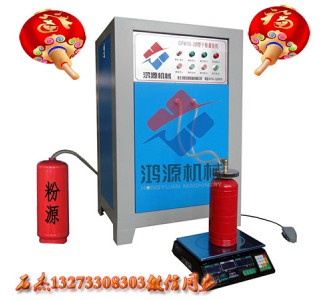

灭火器自动灌装机+组装、紧器头机011

1、设备简介(Brief introducrion of equipment)

本设备用于干粉灭火器灌装。包含:自动粗灌、精灌、回粉去尘、打孔、擦灰抹油、拧紧把手、充气等功能。由绿博公司自主研发，是目前市场上自动化程度高、精度高的新型设备。

工人把空罐放_上输送带，设备自动送至粗灌工位，一次灌4具(灌装范围可设置)。然后，自动送至精灌工位补粉;随后进入打孔，瓶口擦灰、抹油工位，工人在工作台.上插进把手后对丝，自动送至拧紧工位进行拧紧;再送至充气工位，对灭火器进行翻转晃动，并进行充气，充气量拍照监控自动控制。充气后，工人上铅封。

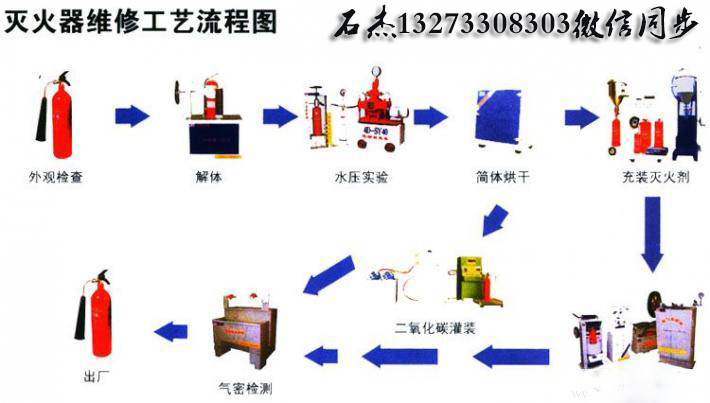

2、工作流程(Flowchart)

放置空罐→一次粗灌- +二次精灌→打孔+擦灰、抹油→工人插把手→把手拧紧→充气→工人插铅封

3、技术参数 (Technical data)

生产能力: 5000具/8小时(以4kg手提干粉灭火器为例)

(1)总功率: 9KW

(2)电源电压: 380V

(3)所需气压: 0. 5~0.8MPa

(4)外型尺寸: 8000 X 2500 X 2400 (mm)

(5)适用产品: 2/3/4/5/8kg手提式干粉灭火器

4、设备特点(Equipment character istics)

自动化程度高; 灌粉精度高; 产量高; 用人少;设备自带回粉处理系统、粉尘处理系统，减少工作车间扬尘。

八大优势:

1、8小时5千具，可以和组装机自动对接(以4公斤为标准)。

2、灌装精度+-20克可调。

3、前边方空罐能和烤漆设备对接。不对接时用一个人放空罐。

4、灌粉不用人，自动补粉。

5、全机配有除尘设备，可得到车间无尘灌装。

6、有回粉自处理系统，回的粉自动回流到灌装管内，不用人工处理。

7、适用2、3、4、5、8公斤灭火器。

8、能与绿博所有设备自动对接。

干粉灭火器自动灌装设备，有效的解决了保养灌装灭火器需要花费大量人工劳动 力和时间，而且效果不好，工作效率低等问题 ；其解决的技术方案是，包括底座和半圆柱托架，底座 上端设有两根垂直底部的竖杆，半圆柱托架由两 个相对平行的一半圆架、两个一半圆架中间的二半圆架、两个一半圆架之间连接沿一 半圆架均布且横穿二半圆架的多个横杆构成， 半圆柱托架转动连接在两竖杆之间；本实用新型 结构简单，投入成本低，制作方便，便于取放灭火 器，节省了劳动力和时间，提升保养效果，提高了工作效率。

干粉灭火器灌装装置，包括底座和半圆柱托架，其特征在于，底座上端 设有两根垂直底部的竖杆，半圆柱托架由两个相对平行的一半圆架、两个 一半圆架中间的二半圆架、两个一半圆架之间连接的沿一半圆架均 布且横穿二半圆架的多个横杆构成，半圆柱托架转动连接在两根竖杆之 间。 2. 根据权利要求 1 的一种干粉灭火器灌装装置，其特征在于，底座为矩形固定 架，两根竖杆分别竖直固定在矩形固定架的长边的中间部分。 3. 根据权利要求1 的一种干粉灭火器灌装装置，其特征在于，两根竖杆上端内 侧分别开有小孔，二半圆架的两端外侧设有铰链轴，铰链轴穿设到小孔内构成转动连 接。 4. 根据权利要求 1 的一种干粉灭火器灌装装置，其特征在于，两根垂直底部的竖 杆之间连接有固定杆。
